Installation
Universaladapterplatte (175N2115):
1. Bereiten Sie die Adapterplatte für die Montage an
den Motor vor, indem Sie Befestigungslöcher und
das Loch für die Kabel bohren.
2. Befestigen Sie die Platte mit der normalen
Anschlusskastendichtung am Motor.
3. Schlagen Sie die vier äußeren Löcher am Installati-
onskasten für die Adapterplatte heraus.
4. Montieren Sie den Anschlusskasten mit 4
Dichtschrauben und der mitgelieferten Dichtung
am Motor. Verwenden Sie die mitgelieferten
Zahnscheiben zur Sicherung der PE-Verbindung
gemäß EN 60204. Ziehen Sie die Schrauben mit 5
Nm fest.

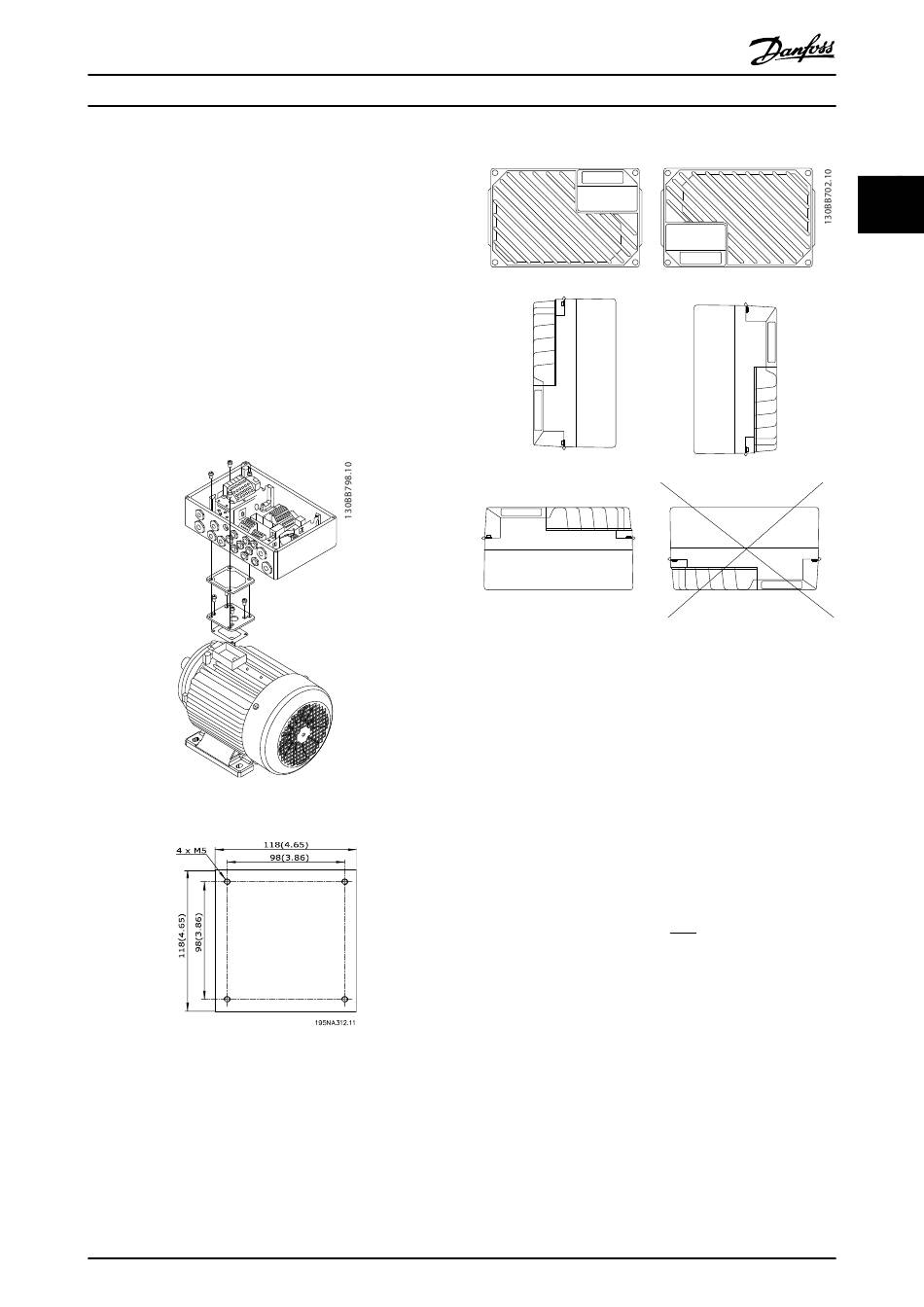

Abbildung 2.3 Motormontage des FCD 302 mit Adapterplatte
Abbildung 2.4 Universaladapterplatte
Produkthandbuch VLT
®
MG.04.F1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
®
Dezentral FCD 302
Zulässige Einbaupositionen

2.3.4.1 Hygienic Installation

The FCD 302 is designed according to the EHEDG guidelines,
suitable for installation in environments with high focus on
cleanability.
The FCD 302 must be mounted vertically on a wall or
machine frame, thereby liquids will drain of the enclosure
due to the slightly sloped top and cooling fin design.
For the best possible cleanability of the FCD 302 in the instal-
lation, use cable glands especially designed for hygienic
installations, e.g. Rittal HD 2410.110/120/130.
HINWEIS
Only frequency converters configured as hygienic enclosure
designation, FCD 302 P XXX T4 W69, will carry the EHEDG
certification.

2.3.5 Anzugsmomente

Zum Zusammendrücken der Dichtung zwischen den beiden
Teilen müssen die Schrauben mit 2-2,4 Nm festgezogen
werden. Ziehen Sie die Schrauben über Kreuz an.
