Einführung
1.5 Interne Funktionen des Frequenzumrichterreglers

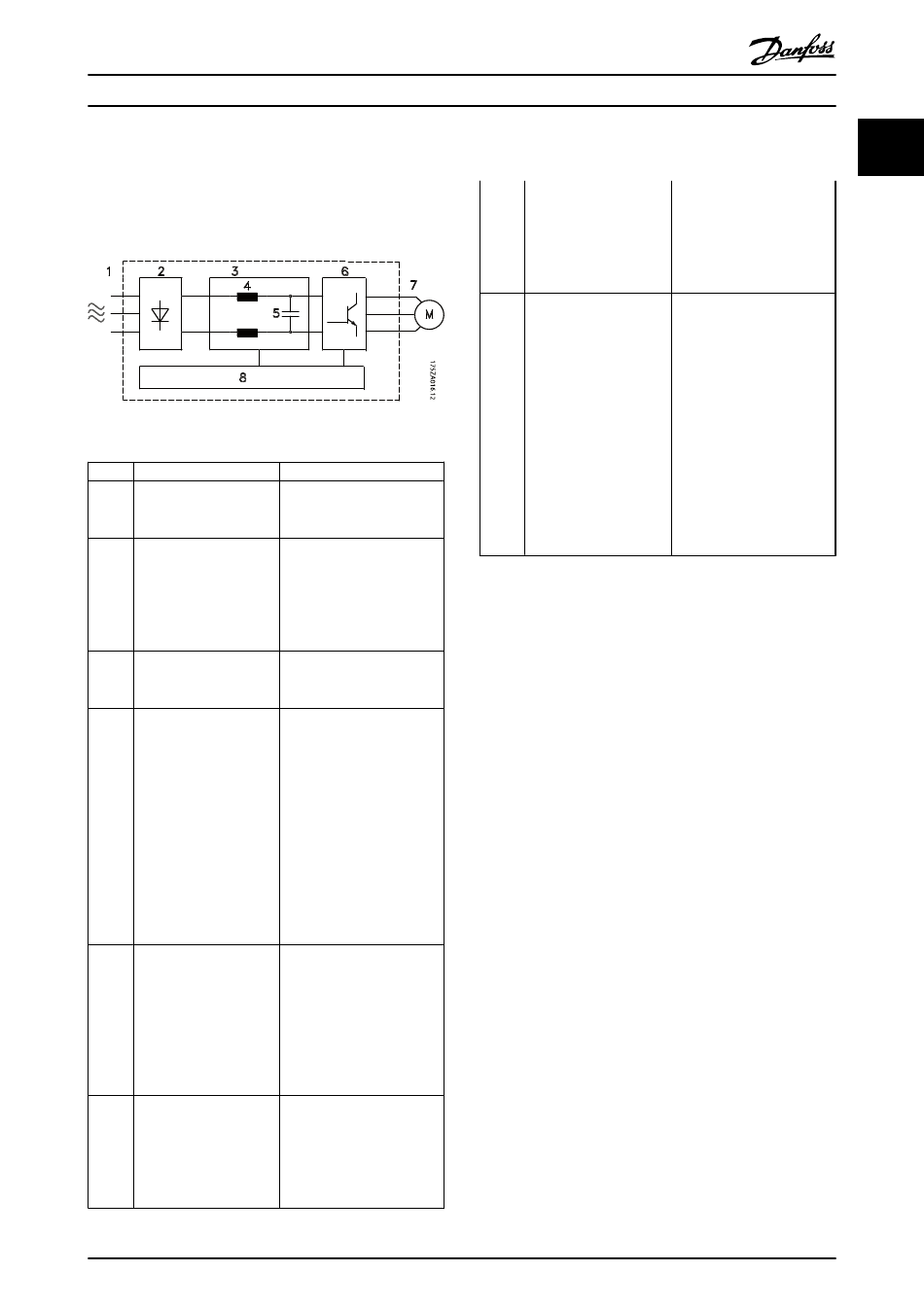

Die Abbildung unten zeigt ein Blockschaltbild der internen
Bauteile des Frequenzumrichters. Tabelle 1.1 zeigt ihre
Funktionen.
Abbildung 1.1 Blockschaltbild des Frequenzumrichters
Bereich Bezeichnung
1
Netzeingang
2
Gleichrichter
3
Gleichspannungszwi-
schenkreis
4
Zwischenkreisdrosseln
5
Gleichspannungskonden-
satoren
6
Wechselrichter
Produkthandbuch VLT
Funktionen
Dreiphasige Netzspannungs-
versorgung zum
Frequenzumrichter
Die Gleichrichterbrücke
wandelt den Wechselstrom-
eingang für den DC-
Zwischenkreis im
Frequenzumrichter in
Gleichstrom um.
Der DC-Zwischenkreis des
Frequenzumrichters führt den
internen Gleichstrom.
•
Filtern die Zwischenkreis-
Gleichspannung.
•
Bieten Netz-Transienten-
schutz.
•
Reduzieren den
Effektivwert des Stroms.
•
Erhöhen den Leistungs-
faktor, der in das Netz
rückgespeist wird.
•
Reduzieren Oberschwin-
gungen am Netzeingang.
•
Speichern die Gleich-
spannung.
•
Liefert eine geregelte
Gleichstromversorgung
•
Sorgen für Ride-through-
Schutz bei kurzen
Leistungsverlusten.
Der Wechselrichter wandelt
den Gleichstrom in ein
geregeltes PWM-Wechsel-
stromsignal für einen
geregelten variablen
Ausgang zum Motor um.
®
MG.04.F1.03 - VLT
ist ein eingetragenes Warenzeichen von Danfoss
®
Dezentral FCD 302
7
Ausgang zum Motor
8
Steuerteil
Tabelle 1.1 Interne Bauteile des Frequenzumrichters
Durch Regelung von
Spannung und Frequenz
bietet der Frequenzumrichter
geregelte Motorsteuerung
von 0-50/60 Hz bei 100 %
Versorgungsspannung.
•
Eingangsleistung, interne
Verarbeitung, Ausgang
und Motorstrom werden
überwacht, um effizienten
Betrieb und Regelung
bereitzustellen.
•
Benutzerschnittstelle und
externe Befehle werden
überwacht und
durchgeführt.
•
Zustandsausgang und -
steuerung können
bereitgestellt werden.
