Installation
2.3.3 Kühlung
2 2 Der FCD 302 besitzt keine Kühllüfter. Die Kühlung erfolgt
allein durch natürliche Konvektion über die Kühlrippen.
•
Über und unter dem Gerät muss ein Freiraum von
mind. 100 mm für Luftkühlung gelassen werden.
Siehe Abbildung 2.1.
•
Leistungsreduzierung beginnt über 40 °C und 1000
m Höhe über dem Meeresspiegel. Siehe auch das
Projektierungshandbuch des Geräts.

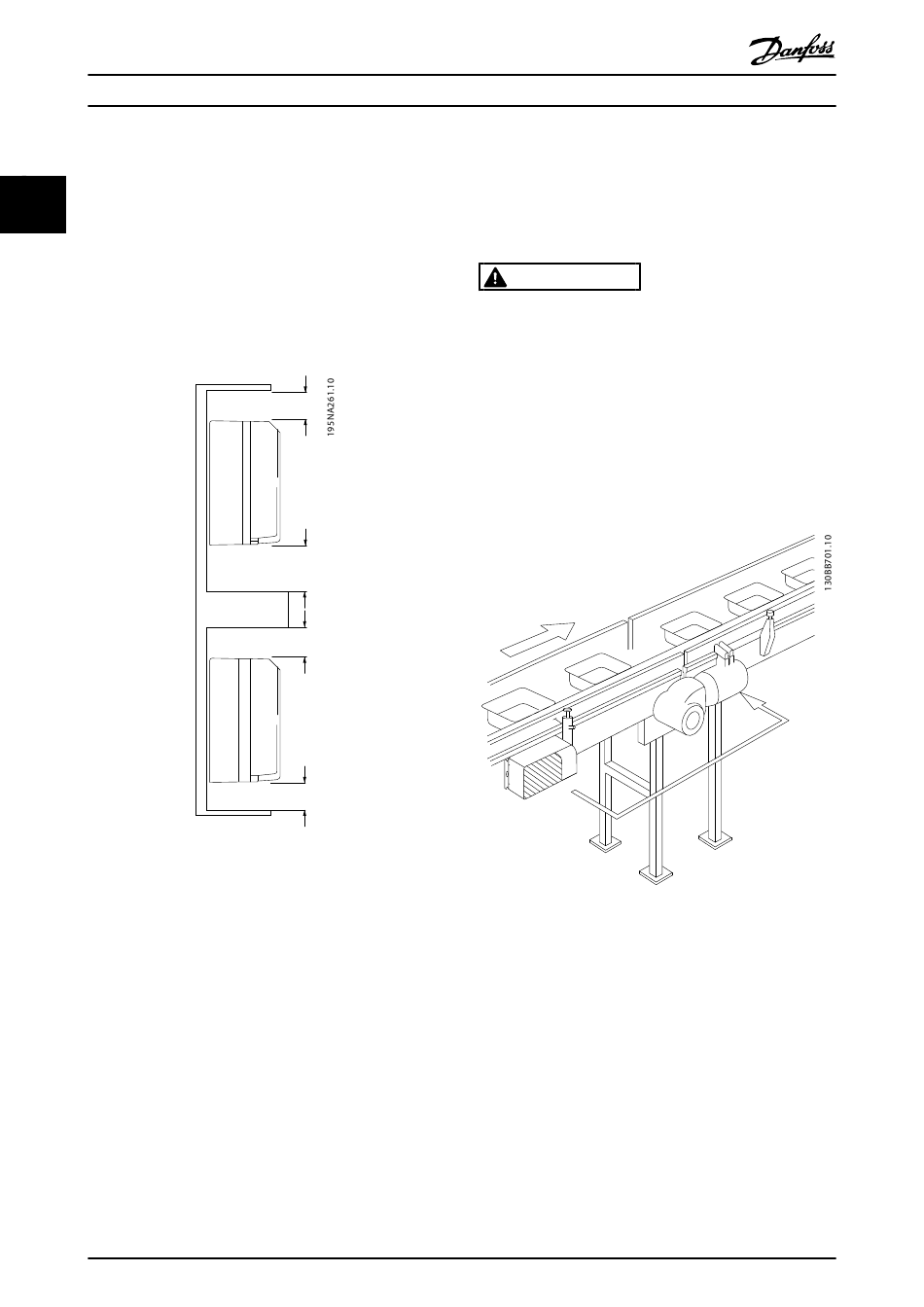

Abbildung 2.1 Freiraum über und unter Frequenzumrichter zur
Kühlung
10
Produkthandbuch VLT
100 (4)
100 (4)
100 (4)
100 (4)
®
MG.04.F1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
®
Dezentral FCD 302

2.3.4 Montage

Der FCD 302 besteht aus zwei Teilen: dem Installationskasten
und der Elektronik. Siehe Abschnitt 2.2 Explosionszeichnung
des FCD 302.
WARNUNG
Schalten Sie den Netzstrom erst ein, nachdem die 4
Schrauben festgezogen sind.
Einzelmontage
•
Die Öffnungen an der Rückseite des Installations-
kasten dienen zur Befestigung von
Befestigungskonsolen.
•
Stellen Sie sicher, dass der Einbauort stark genug
ist, das Gewicht des Geräts zu tragen.
•
Stellen Sie sicher, dass die richtigen Befestigungs-
schrauben verwendet werden.
Abbildung 2.2 Einzelmontage des FCD 302 mit Befestigungs-
konsolen
Motormontage
•
Die größere Öffnung an der Rückseite des Installa-
tionskasten dient zur Durchführung des
Motorkabels.
•
Acht Aussparungen zum Herausschlagen sind um
die Öffnung für das Motorkabel vorgesehen, um
den Frequenzumrichter am Motorklemmenkasten
oder an der Adapterplatte zu befestigen.
