Elektrische Installation
4 Elektrische Installation
4.1 Allgemeines zur elektrischen
Installation
HINWEIS
Befolgen Sie stets die nationalen und lokalen
Vorschriften zum Kabelquerschnitt und zur Umgebungs-
temperatur. Kupferleiter erforderlich, (60-75 Arial
Unicode ms°C) empfohlen.
Die Anzugsdrehmomente für die Klemmen sind
nachstehend beschrieben:
VLT Klemmen
Elektrische
2803-2875 Netzbremse
Masse
Elektrische
2880-2882,
Netzbremse
2840 PD2
Masse
4.2 Leistungskabel
HINWEIS
Die Leistungsklemmen lassen sich abziehen.
Das Netz an die Netzklemmen des Frequenzumrichters, d.
h. L1, L2, L3 und den Erdanschluss an Klemme 95
anschließen.

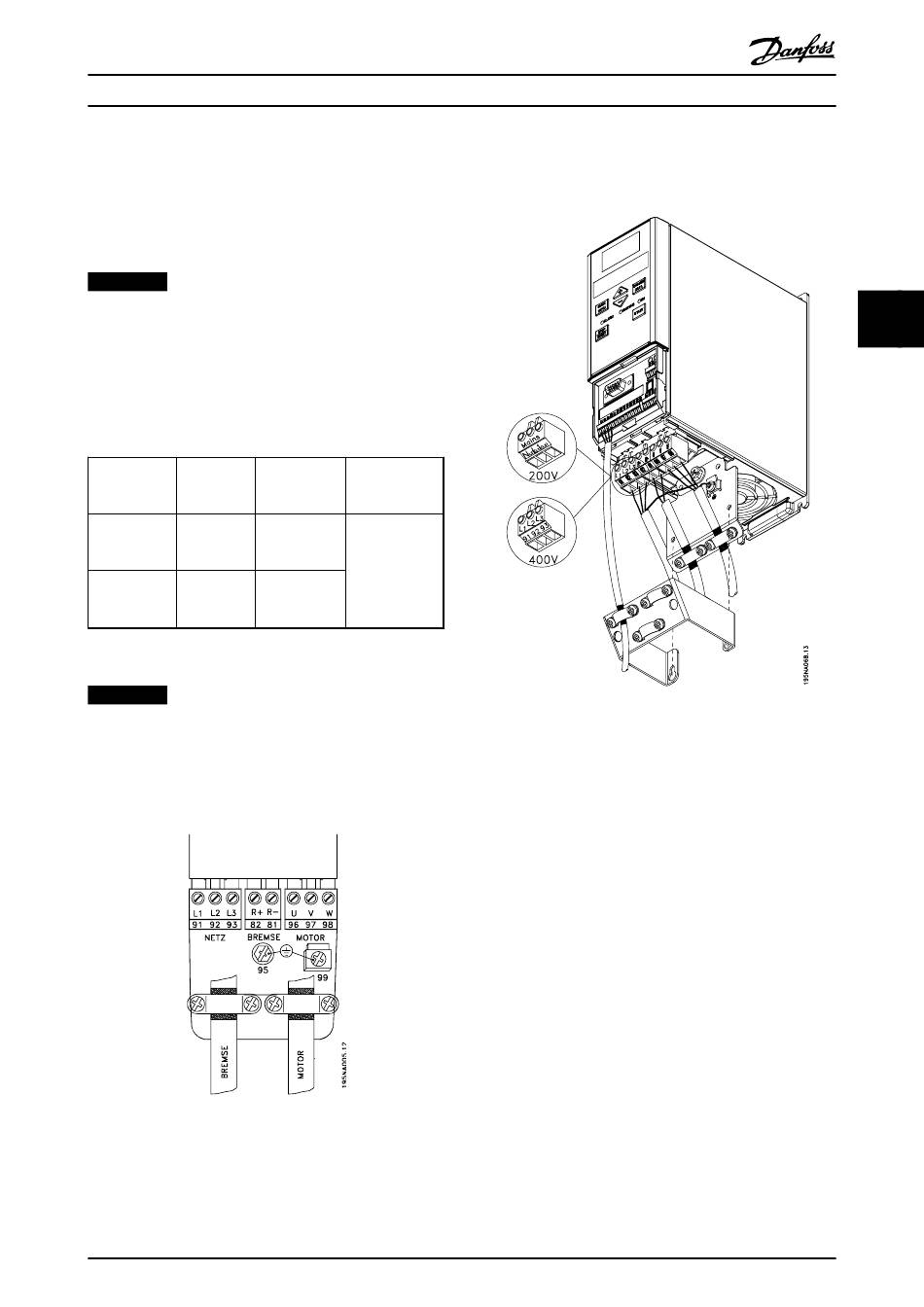

Abbildung 4.1 Klemmen
MG28M203
Kurzanleitung
Drehmoment Drehmoment,
(Nm) Steuerleitung
(Nm)
0.5-0.6
2-3
0.22-0.25
1.2-1.5
2-3
Danfoss A/S © Ver. 2014-05-08 Alle Rechte vorbehalten.
Abbildung 4.2 VLT 2803-2815, 200-240 V
VLT 2805-2815, 380-480 V
4 4
