Kurzanleitung
Allgemeine Warnung
Die vorliegende Kurzanleitung zur Schnellinbetrieb-
nahme ermöglicht es dem Anwender, in fünf Schritten
eine schnelle, EMV-gemäße Installation des Frequen-
zumrichters vorzunehmen. Die Betriebsanleitung -
ebenfalls als Anlage beigefügt - enthält weitere
Installationsbeispiele und beschreibt alle Funktionen
im Detail.
Vor Beginn der Montagearbeiten unbe-
dingt die Sicherheitshinweise auf näch-
ster Seite lesen!
Mechanische Montage
Frequenzumrichter der Serie VLT 2800 können seit-
lich nebeneinander angebracht werden. Wandmonta-
ge ist möglich. Um ausreichend Kühlung zu gewähr-
leisten, ist ein Freiraum von mindestens 10 cm jeweils
über und unter dem Gerät erforderlich und sicherzu-
stellen.
Die notwendigen Bohrungen gemäß den in Sektion
Mechanische Abmessungen angegebenen Maßen
ausführen. Beachten Sie bitte die unterschiedlichen
Gerätespannungen.
Alle vier Schrauben nachziehen.
Abschaltplatte für die Stromleitungen und Erdungs-
schraube (Klemme 95) montieren.

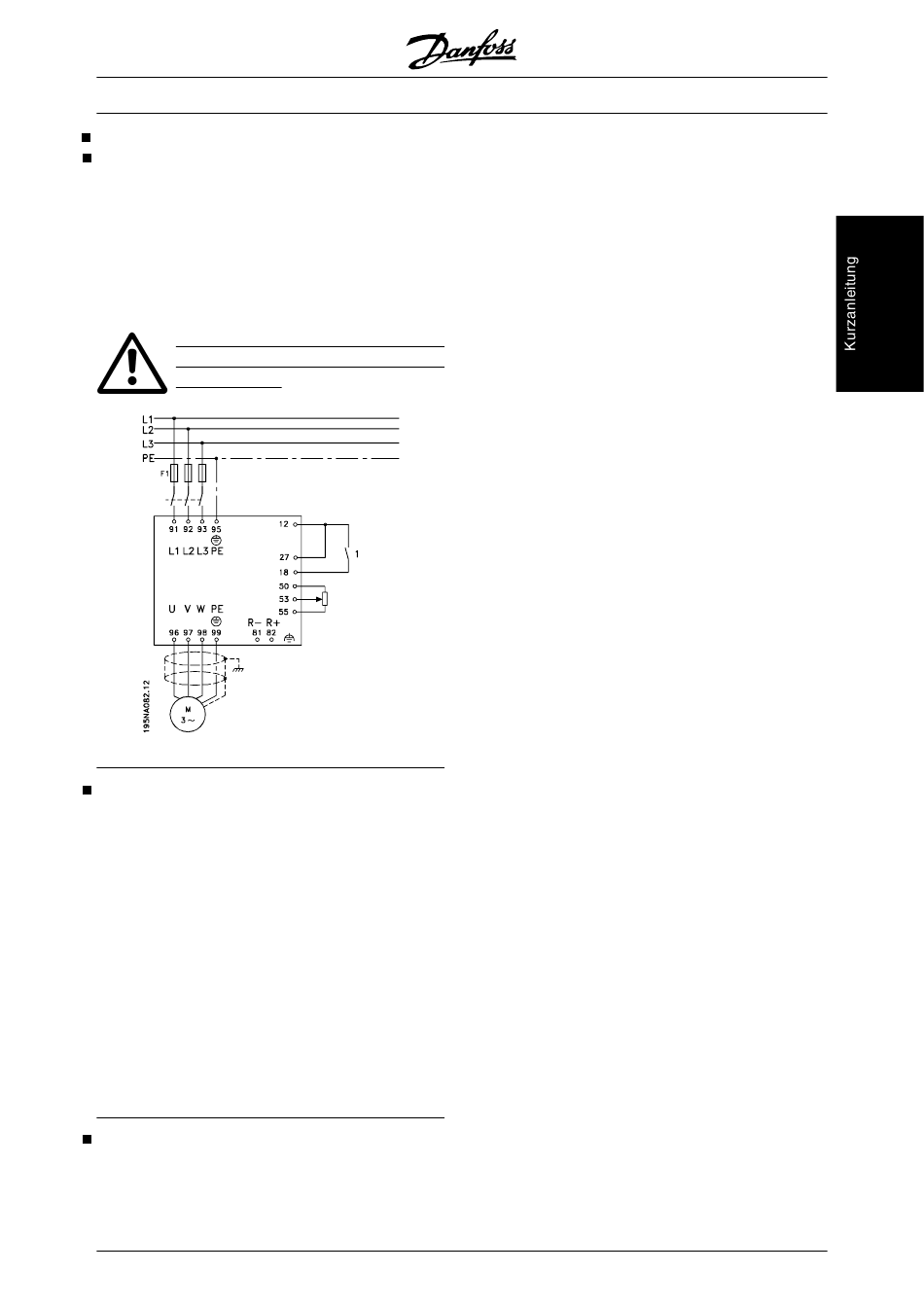

Elektrische Installation, Netzanschluss
Hinweis: Die Leistungsanschlüsse sind steckbar.
Schließen Sie die Netzklemmen des Frequenzumrich-
®
MG.27.A2.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss.
Serie VLT® 2800
ters 91, 92, 93 an die Netzversorgung und den Erd-
anschluss an Klemme 95 an. Verlegen Sie ein
abgeschirmtes Kabel vom Motor zu den Motorklem-
men des Frequenzumrichters, d. h. U, V, W. Stecken
Sie die Enden der Abschirmung in einen Abschir-
mungsanschluss.
