Die Installation des Echolotgebers für Rumpfdurchführung

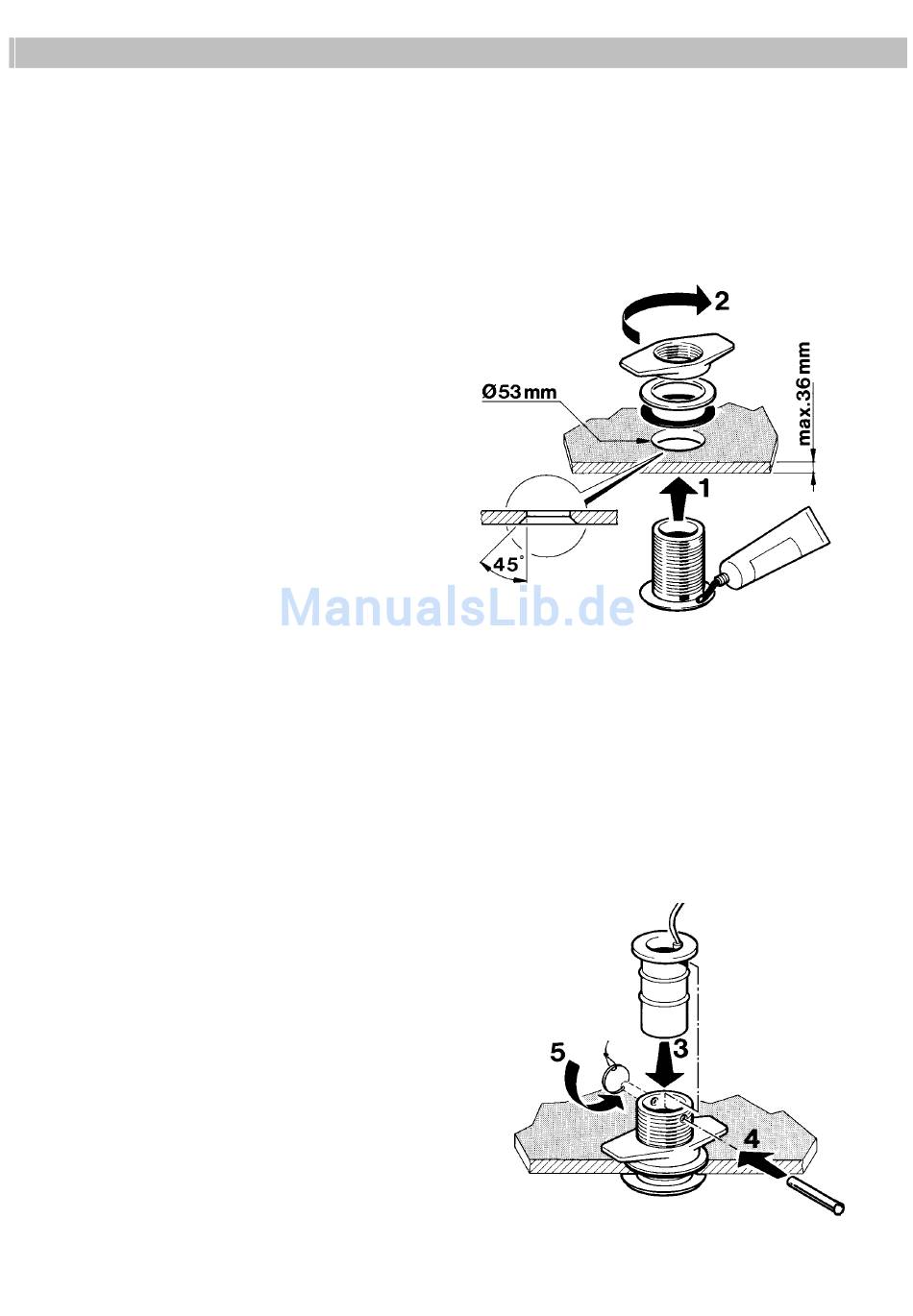

Bringen Sie an der geeigneten Stelle eine Bohrung mit 53 mm Durch-
messer an. Die Wandstärke darf maximal 36 mm betragen.
Fasen Sie die Bohrung von außen mit ca. 45° an, damit sich die Dicht-
masse bei der Montage gut verteilen kann.
Gehen Sie bei der Montage der Bodenhülse und des Gebers wie folgt
vor:
Bodenhülse montieren:
1. Tragen Sie seewasserbeständiges Dichtmittel auf den Flansch der
Bodenhülse auf und führen Sie sie von außen in die Bohrung ein.
2. Legen Sie von innen zuerst den schwarzen, dann den weißen Dicht-
ring über die Bodenhülse und schrauben Sie die Befestigungsmutter
auf.
Die Befestigungsmutter zunächst nur leicht von Hand anziehen.
Nach der Aushärtung der Dichtmasse die Befestigungsmutter wei-
ter von Hand um ca. 1/4 Umdrehung anziehen.
Geber montieren:
