INSTALLATION
Bei Segelbooten muß der Montageort der Geber immer vor dem Kiel,
möglichst nahe der Mittschiffslinie sein. Bei Langkielern sollte sich der
Montageort im ersten Drittel des Rumpfes, jedoch nicht neben der stärk-
sten Stelle des Rumpfes befinden.
Besonders bei Segelbooten ist eine lotrechte Montage des Echolotge-
bers von Bedeutung. Bei nicht lotrechter Montage des Gebers kann, be-
dingt durch zusätzliche Krängung des Schiffes, ein Messen der Tiefe
nicht mehr möglich sein.

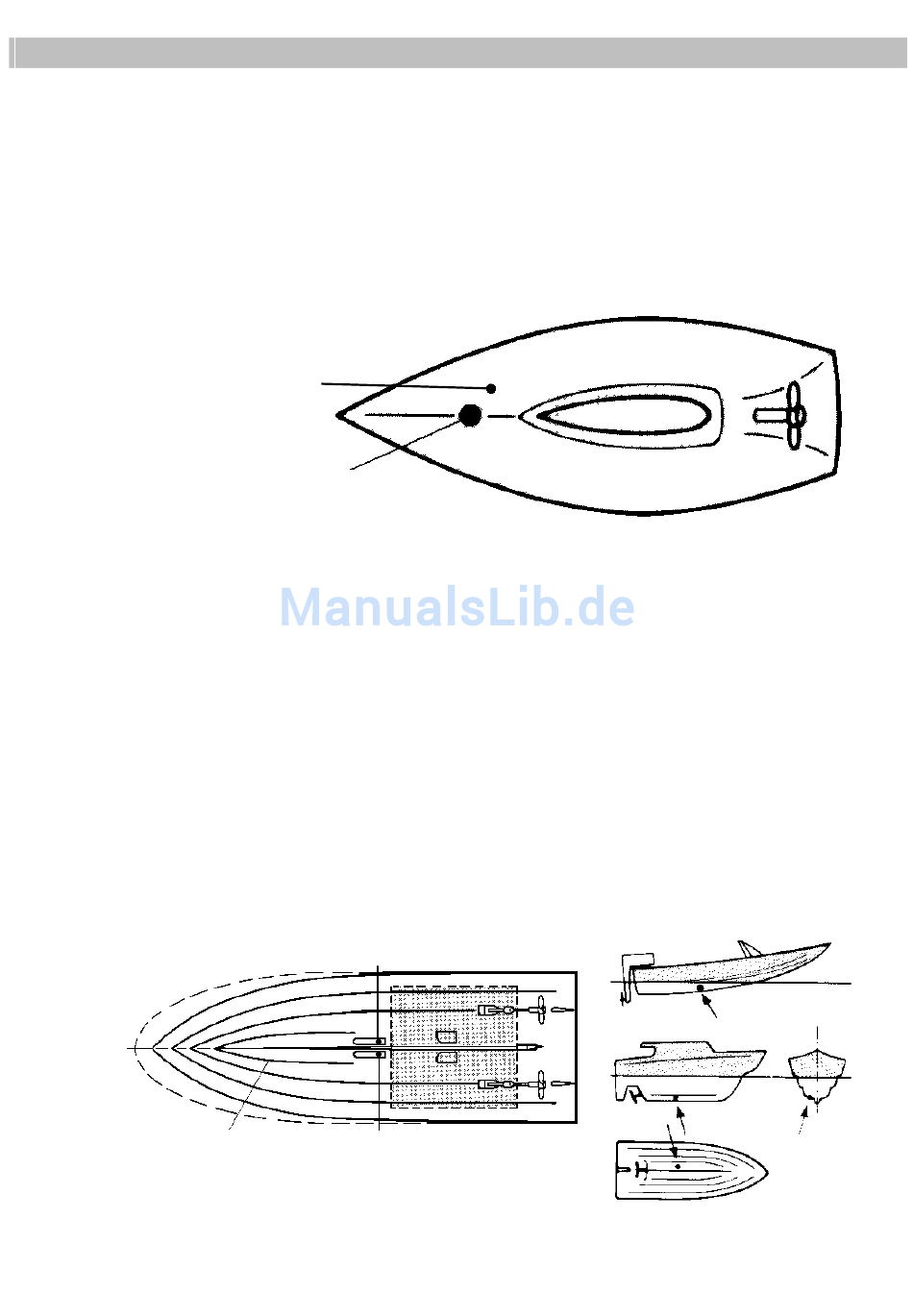

Montageort bei Segelbooten:
Loggeber
Echolotgeber
Bei Motorbooten erfolgt die Montage etwa am Anfang des letzten
Rumpfdrittels. Niemals achtern im Bereich starker Verwirbelungen oder
vorne montieren, da dort erhebliche Störungen durch Luftvermischun-
gen auftreten können.
Ideal ist ein Einbauort nahe der Mittschiffslinie und innerhalb des Berei-
ches des ersten Stringers, möglichst direkt vor dem Motorraum. Nur an
dieser Stelle kann auch bei höheren Geschwindigkeiten von einer stö-
rungsfreien Funktion ausgegangen werden.
Die Abweichung vom lotrechten Einbau darf beim Echolotgeber maximal
10° betragen, jedoch kann dies bei hohen Geschwindigkeiten, starker
Kurvenfahrt und großen Wassertiefen dazu führen, daß kein Meßergeb-
nis verfügbar ist.
Montageort bei Motorbooten:
Loggeber
1. Stringer
Echolotgeber
