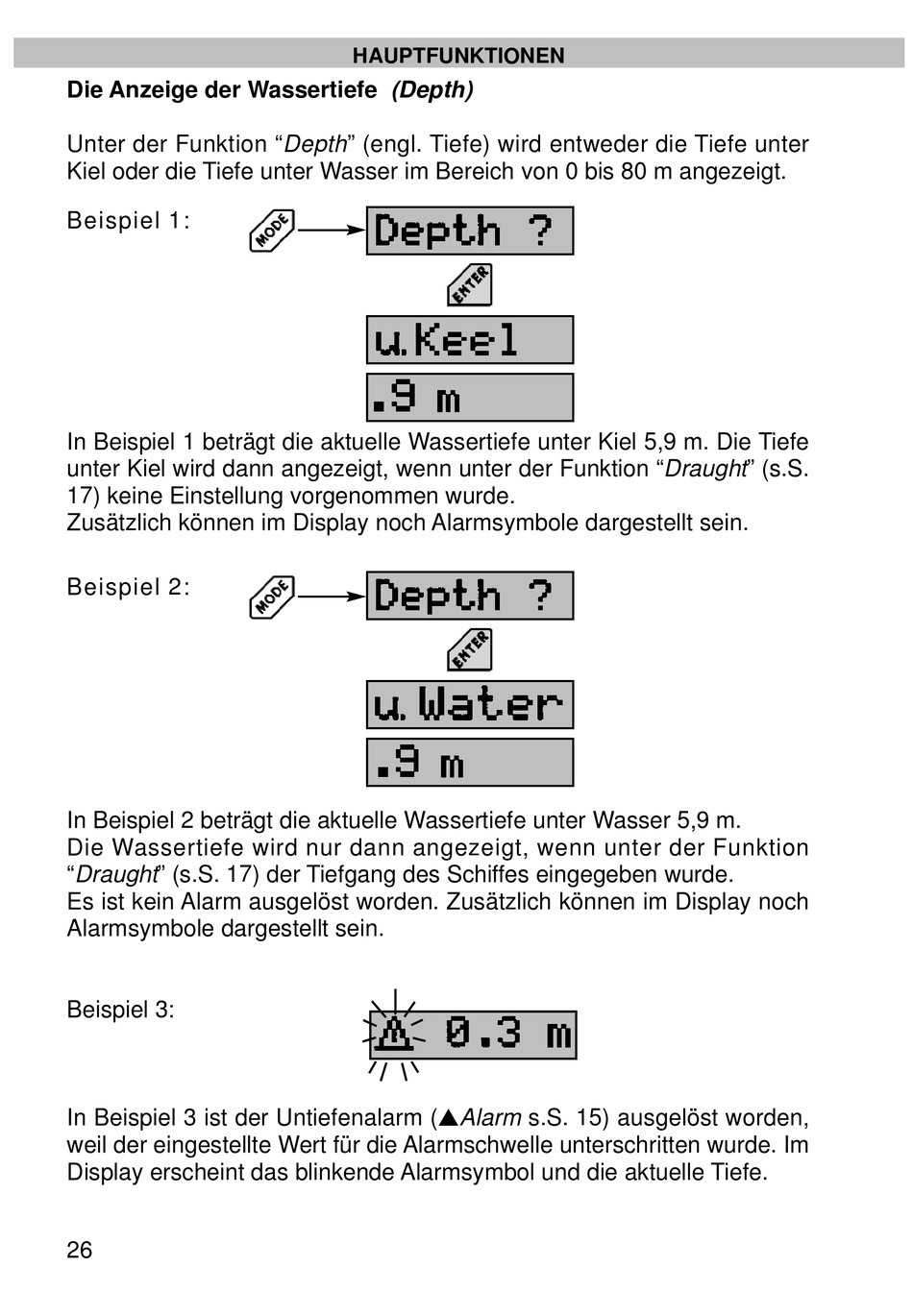

Die Anzeige Der Wassertiefe - VDO Logic Log Depth Montageanleitung Und Bedienungsanleitung

HAUPTFUNKTIONEN
Die Anzeige der Wassertiefe (Depth)
Unter der Funktion "Depth" (engl. Tiefe) wird entweder die Tiefe unter
Kiel oder die Tiefe unter Wasser im Bereich von 0 bis 80 m angezeigt.
Beispiel 1:
In Beispiel 1 beträgt die aktuelle Wassertiefe unter Kiel 5,9 m. Die Tiefe
unter Kiel wird dann angezeigt, wenn unter der Funktion "Draught" (s.S.
17) keine Einstellung vorgenommen wurde.
Zusätzlich können im Display noch Alarmsymbole dargestellt sein.
Beispiel 2:
In Beispiel 2 beträgt die aktuelle Wassertiefe unter Wasser 5,9 m.
Die Wassertiefe wird nur dann angezeigt, wenn unter der Funktion
"Draught" (s.S. 17) der Tiefgang des Schiffes eingegeben wurde.
Es ist kein Alarm ausgelöst worden. Zusätzlich können im Display noch
Alarmsymbole dargestellt sein.
Beispiel 3:
In Beispiel 3 ist der Untiefenalarm ( ! Alarm s.S. 15) ausgelöst worden,
weil der eingestellte Wert für die Alarmschwelle unterschritten wurde. Im
Display erscheint das blinkende Alarmsymbol und die aktuelle Tiefe.
26
