Die Bohrschablone ist so ausgelegt, daß bei Installation weiterer VDO
LOGIC Instrumente genügend Zwischenraum zwischen den Anzeigege-
räten vorhanden ist, um die weiße Schutzkappe für die Anzeigegeräte
aufsetzen zu können.

Die Installation der Geber

Die Geber müssen an verwirbelungsfreien Stellen im Bootsrumpf, insbe-
sondere der Echolotgeber so nahe wie möglich an der Mittschiffslinie in-
stalliert werden.
Die Geber sind ungefähr in gleicher Höhe nebeneinander, oder versetzt
hintereinander zu installieren.
Achten Sie beim Durchbohren des Rumpfes auf genügend große Ab-
stände zu Verstrebungen, Stringern, Schotten usw. .
Vermeiden Sie die Montage der Geber in unmittelbarer Nähe
von außenliegenden Seeventilen, Opferanoden usw., um
eine gegenseitige Beeinflussung durch Wirbelbildung zu
vermeiden.
Messen und notieren Sie den Abstand vom Echolotgeber zur
Kielunterkante, bzw. zur tiefsten Stelle des Schiffes und den
Tiefgang des Schiffes. Diese Maße werden Sie später für
wichtige Grundeinstellungen benötigen.
Verlegen Sie das Kabel des Echolotgebers nie zusammen
mit anderen Kabeln in einem Kabelbaum, da Zünd- und an-
dere Störimpulse die Funktion des Echolotes beeinträchti-
gen.
Das Kabel des Echolotgebers darf nicht gekürzt werden, je-
doch ist es zulässig das Geberkabel mit einem abgeschirm-
ten, flexiblem Koaxialkabel mit versilbertem Leiter bis auf 20
Meter zu verlängern.
38
INSTALLATION

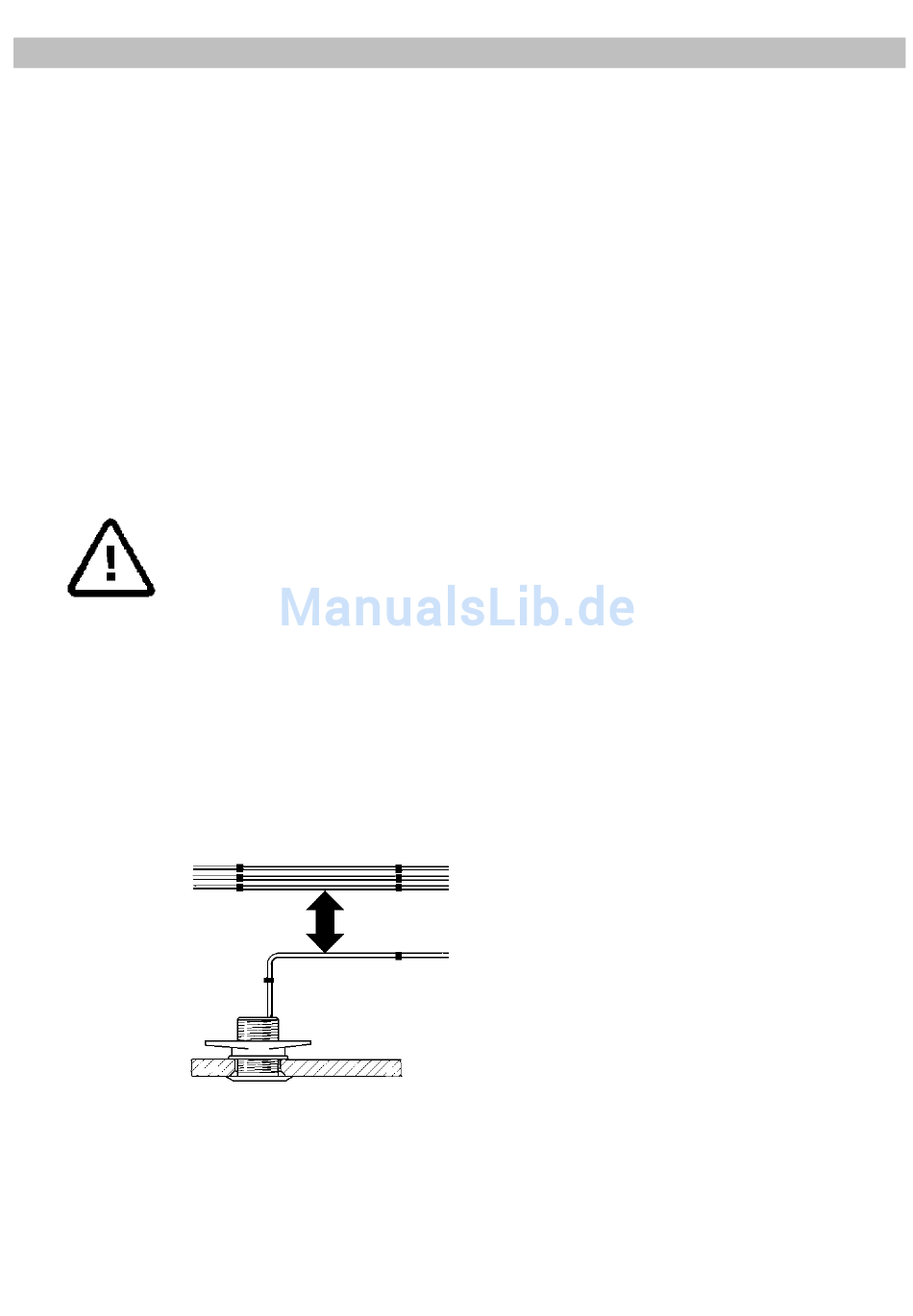

Echolot-Geberkabel separat verlegen.
