Verbindungskabel
N03 320 824
10 m

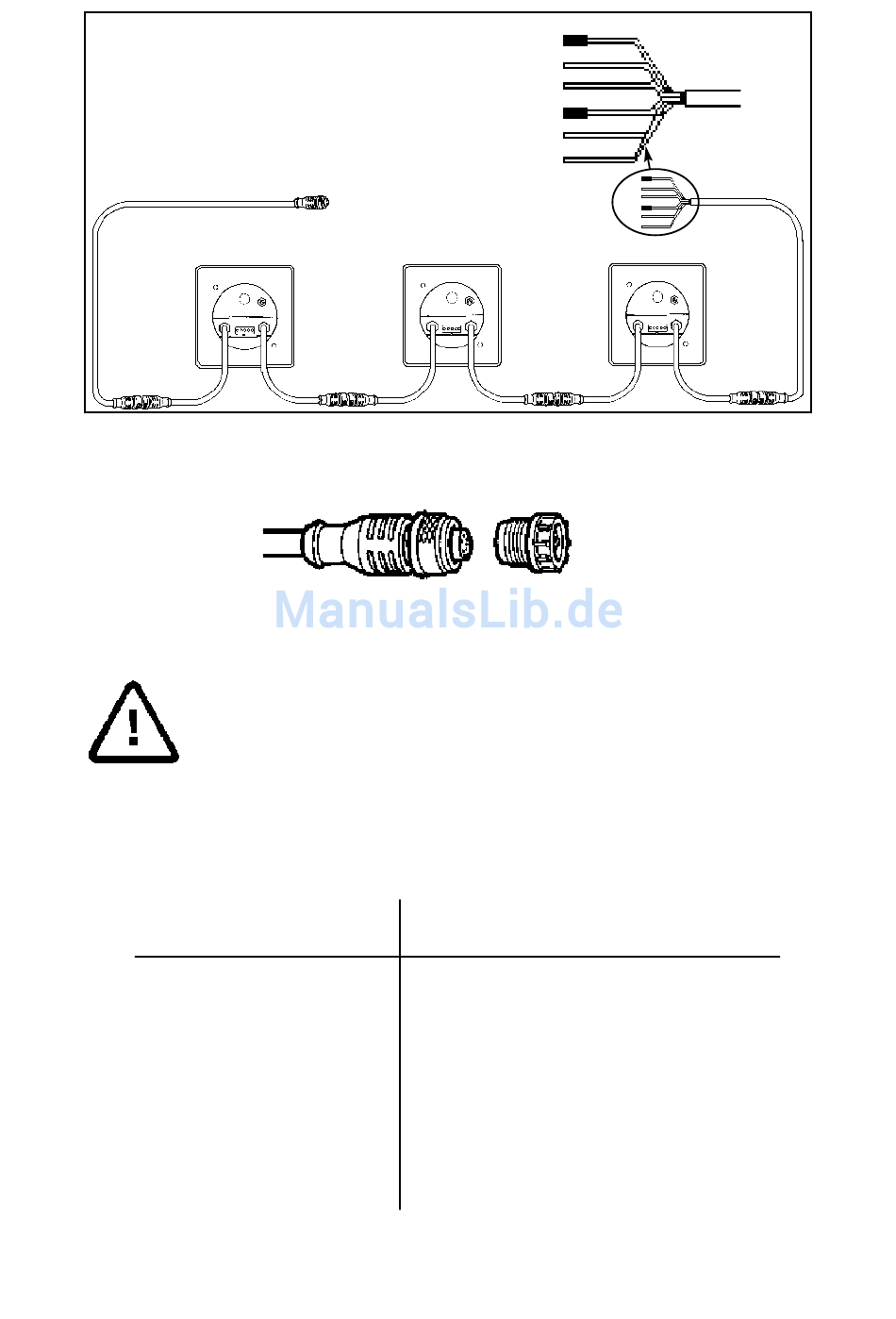

Werden keine weiteren Anzeiger angeschlossen, sollte die Buchse des letzten
Anzeigers mit der mitgelieferten Abschlusskappe verschlossen werden.
Für die NMEA-Kommunikation stehen weiterhin die Klemmen 19 bis 22 (Multifunction
Klemme 8 und 9) zur Verfügung.
Beachten Sie beim Verbinden von Anzeigern, dass Stecker und Buchse nur
in einer bestimmten Stellung zueinander passen.
Benutzen Sie zum Verschrauben der Steckverbindungen keine Werkzeuge.
Verschraubung nur handfest anziehen.
Soll eine bereits bestehende Instrumentierung (Anzeiger mit 2 Klemmleisten,
Herstelldatum vor 01/99) mit Anzeigern ab Herstelldatum 01/99 ergänzt werden, wird
hierfür das mitgelieferte Anschlusskabel verwendet:
Anzeiger mit 2 Klemmleisten
Klemme Nr.:
10
*
Isolierung ertfernen
Anschluss an
Tochteranzeiger/ Multifunction
Anschlusskabel N05 801 856
Kabelfarbe:
5
6
7
8
9
braun
weiss
blau
schwarz
grau
rosa
Abschlusskappe
Belegung:
*
grau Logic Bus 1
*
braun Logic Bus 2
blau Masse Beleuchtung
weiss +12 VDC Beleuchtung
schwarz Masse
rosa +12 VDC
2
Anschlusskabel
N05 801 856
0,3 m
