Die Installation des Loggebers

Bringen Sie an geeigneter Stelle eine Bohrung mit 39 mm Durchmesser
an. Die Wandstärke darf maximal 30 mm betragen.
Fasen Sie die Bohrung außen mit ca. 45° an, damit sich die Dichtmasse
bei der Montage gut verteilen kann.
Gehen Sie bei der Montage der Bodenhülse und des Gebers wie folgt
vor:

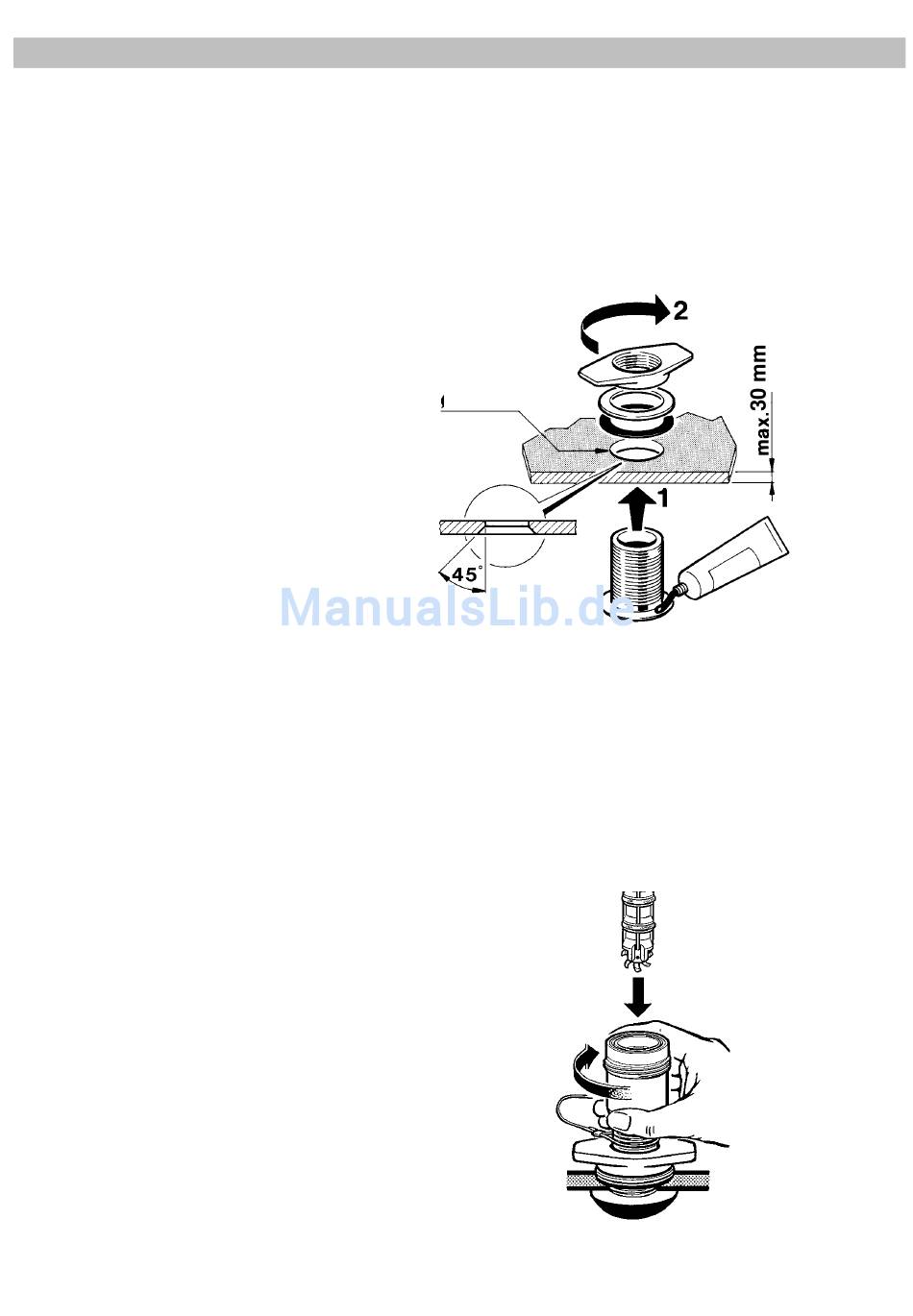

Bodenhülse montieren:
1. Tragen Sie seewasserbeständiges Dichtmittel auf den Flansch der
Bodenhülse auf und führen Sie sie von außen in die Bohrung ein.
2. Legen Sie von innen zuerst den schwarzen, dann den weißen Dicht-
ring über die Bodenhülse und schrauben Sie die Befestigungsmutter
auf.
Die Befestigungsmutter zunächst nur leicht von Hand anziehen.
Nach der Aushärtung der Dichtmasse die Befestigungsmutter wei-
ter um ca. 1/4 Umdrehung von Hand anziehen.
Flutventil und Geber montieren:
