VDO Logic Log Depth Montageanleitung Und Bedienungsanleitung Seite 24

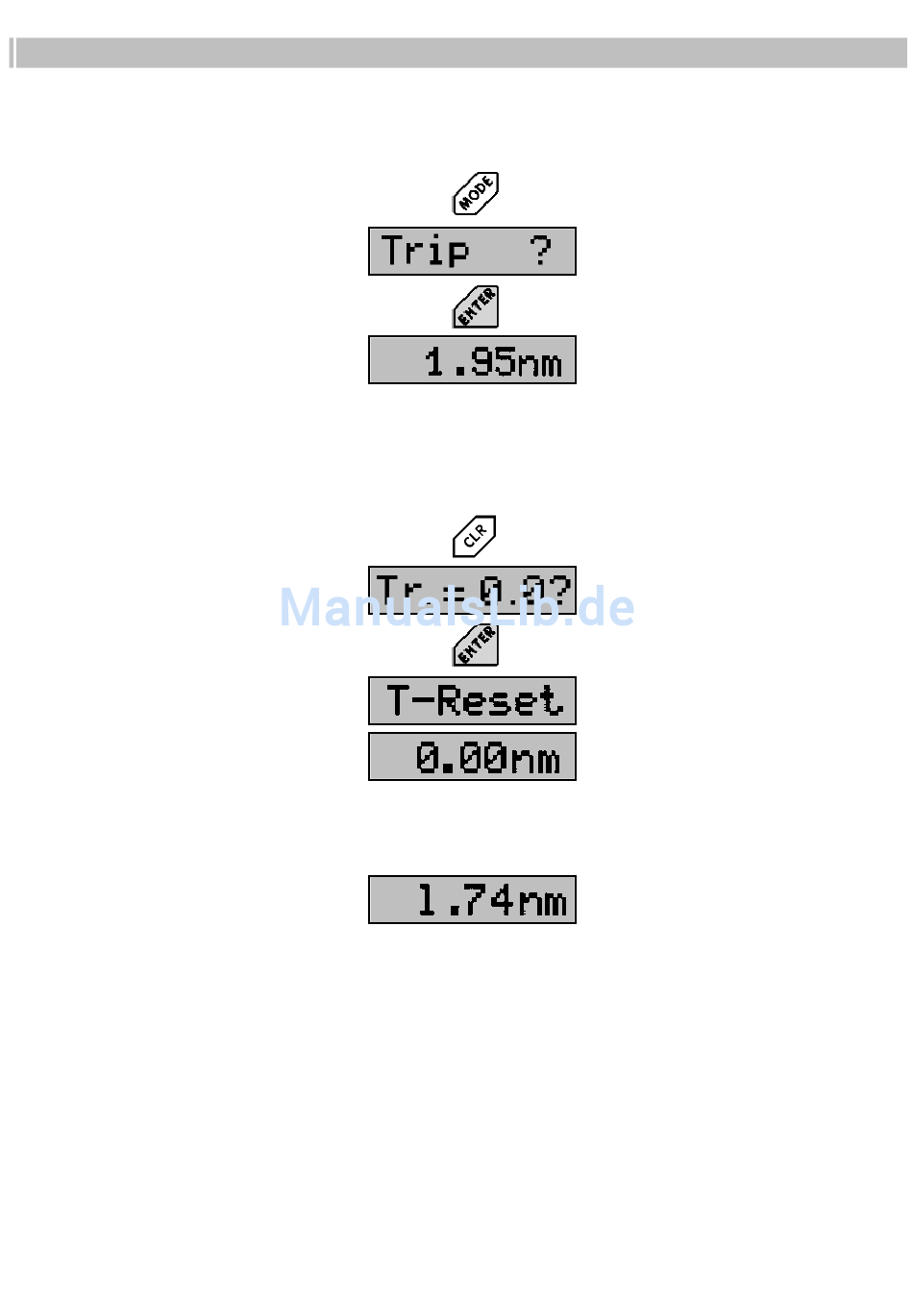

Drücken Sie mehrmals die "MODE"-Taste bis "Trip ?" auf dem LC-
Display erscheint und drücken Sie die "ENTER"-Taste. Auf dem Display
wird die Tageswegstrecke (hier: 1,95 nm) angezeigt.
Fahren Sie nun auf den Startpunkt A der Meßstrecke zu.
Wenn der Startpunkt A querab liegt, drücken Sie die "CLEAR"-Taste und
sofort danach die "ENTER"-Taste. Dadurch wird der Tageswegstrecken-
zähler auf Null gestellt.
Fahren Sie die Meßstrecke in gerader Linie ab und notieren Sie den an-
gezeigten Wert (hier: 1,74 nm), wenn der Zielpunkt B querab liegt.
Führen Sie die Berechnung des Kalibrierfaktors F nach folgender For-
mel durch:
tatsächlich zurückgelegte Strecke (A-B)
F = ------------------------------------------------------------ = --------------- = 1,15
Displayanzeige (A-B)
Geben Sie nun den berechneten Kalibrierfaktor F (hier: 1,15) wie auf der
folgenden Seite beschrieben ein.
GRUNDEINSTELLUNGEN
2,00 nm
1,74 nm
23
