Ergänzung zu den Montage- und Bedienungsanleitungen
für Instrumente ab Herstelldatum 01/99

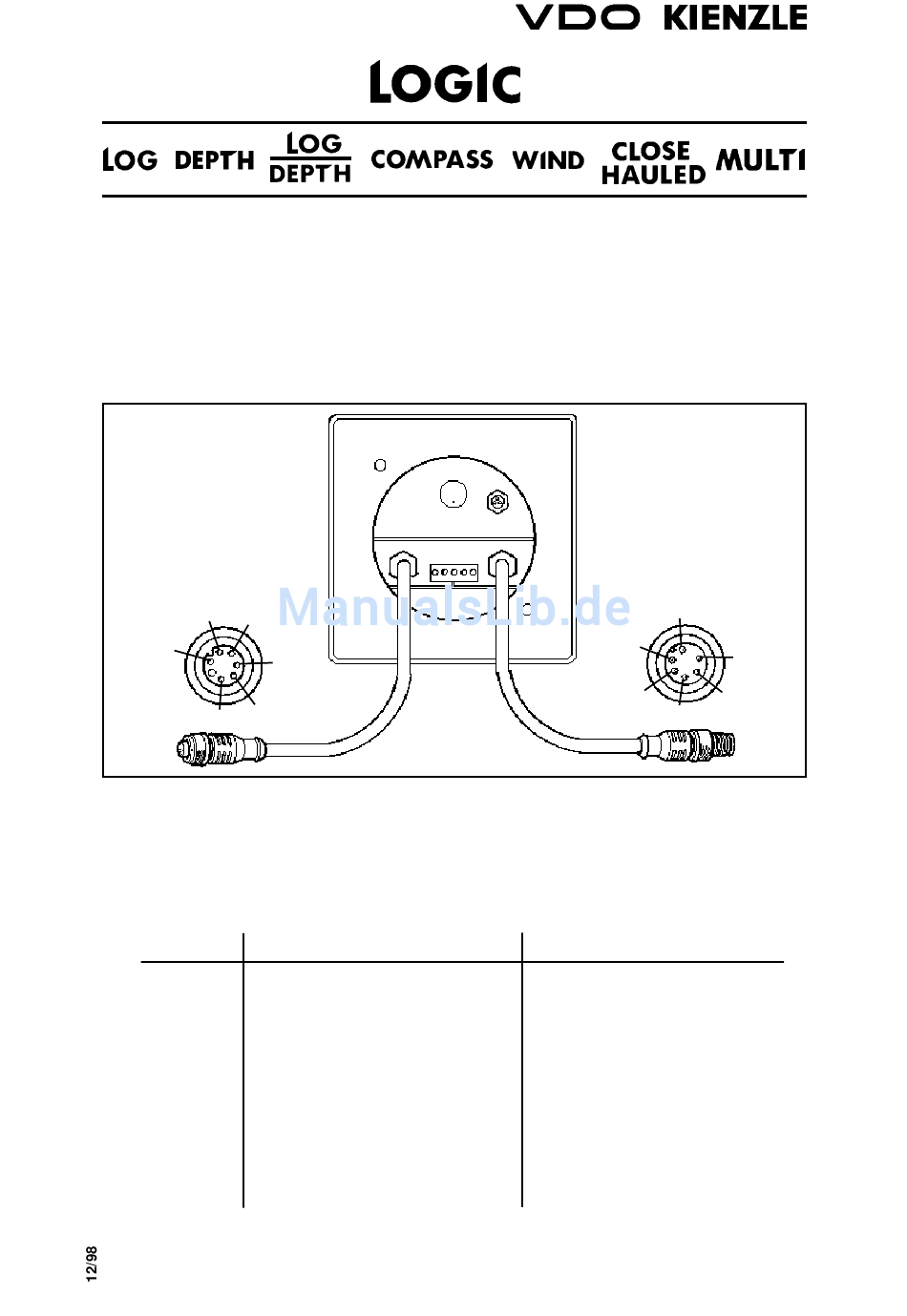

Abweichend von den Anschlussplänen, die in den Montage- und Bedienungsanlei-
tungen dargestellt sind, wurden die Anzeiger mit Stecker und Buchse ausgestattet. Da-
durch entfällt die obere 6-polige Klemmleiste.
Diese Massnahme vereinfacht die Montage der Anzeiger erheblich und vermeidet
Installationsfehler.
2
3
1
4
5
6
Buchse
Die Spannungsversorgung erfolgt mit Hilfe des mitgelieferten Anschlusskabels. Der
Anschluss weiterer Anzeiger erfolgt durch einfaches Verbinden, wie auf der nächsten
Seite dargestellt.
Anschlusskabel N05 801 856:
Pin-Nr.:
1
2
3
4
5
6
Belegung:
Logic Bus 2
+12 VDC Beleuchtung
Masse Beleuchtung
Masse
Logic Bus 1
+12 VDC
1
1
2
6
3
5
4
Stecker
Kabelfarbe:
braun (Kabelende isoliert)
weiss
blau
schwarz
grau (Kabelende isoliert)
rosa
