Der Austausch des Schaufelrades

42
INSTALLATION
Das Schaufelrad des Gebers wird durch das
vorbeiströmende Wasser in Rotation ver-
setzt. Die Drehzahl des Schaufelrades wird
gemessen und zum Anzeiger übertragen.
Um eine optimale Funktion in allen Meßbe-
reichen zu erzielen, liegen der Anlage zwei
verschiedene Schaufelräder bei. Im Geber
eingesetzt ist ein sechsflügeliges Schaufel-
rad für Anzeigegeräte mit einem Meßbe-
reich bis 20. Für höhere Meßbereiche bis 50
muß deshalb das vierflügelige Schaufelrad
eingesetzt werden.

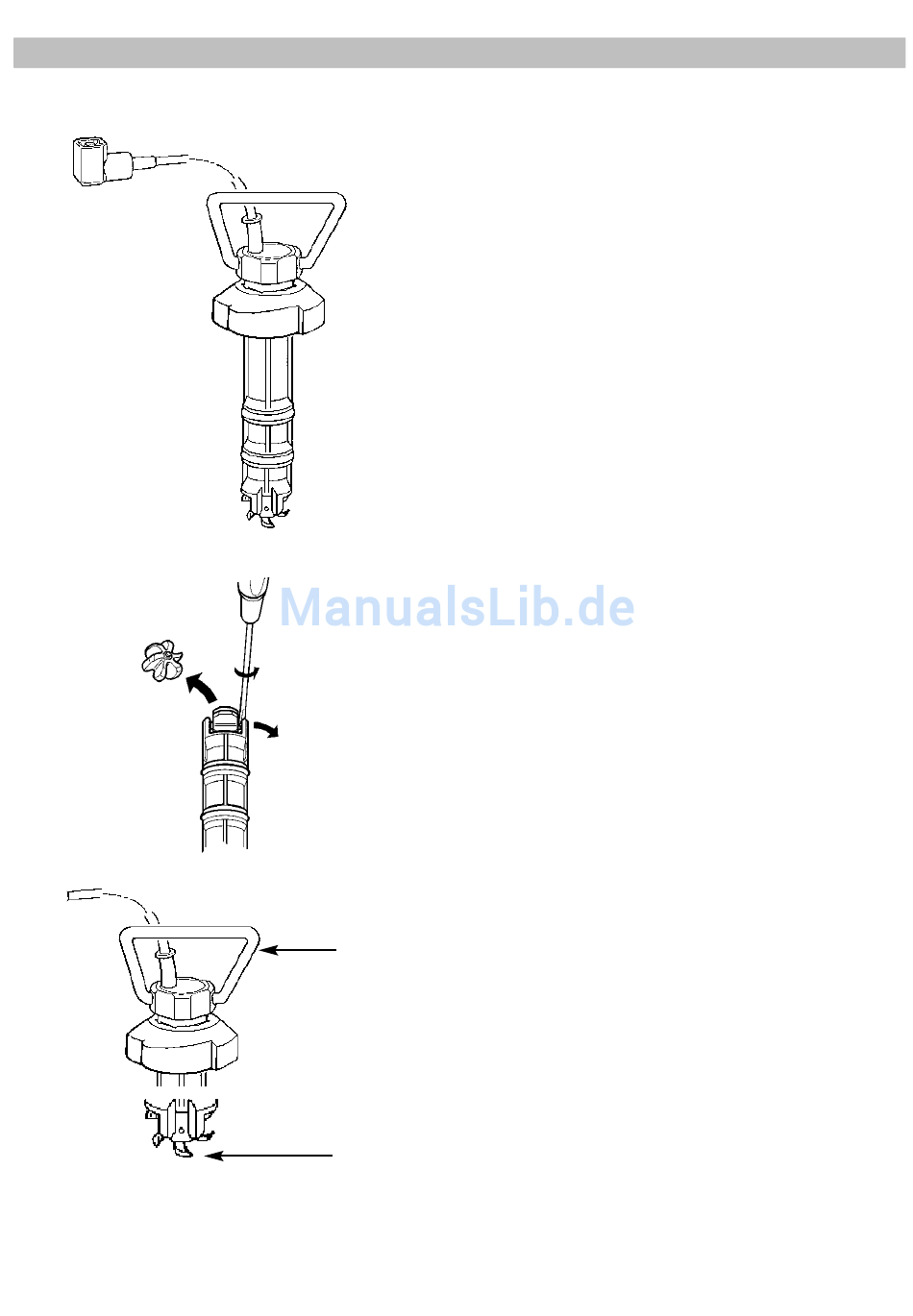

Zum Austausch des Schaufelrades benut-
zen Sie einen Schraubendreher.
Hebeln Sie die Achse des Schaufelrades
vorsichtig nach oben aus dem Geber her-
aus.
Setzen Sie die Achse in das andere Schau-
felrad ein und montieren Sie Achse und Rad
wieder mit Hilfe des Schraubendrehers.
2
Achten Sie beim Wechsel des Schaufelra-
des auf die richtige Montagerichtung. Die
nach innen gewölbte Anströmfläche des Ra-
des (1) muß in Richtung der spitzen Seite
des Geberbügels (2) weisen.
Die spitze Seite des Geberbügels muß beim
Einsetzen des Gebers in die Bodenhülse in
Richtung des Bugs weisen.
1
