Produkthandbuch VLT Automation Low Har-
monic Drive
4.9 Erste Inbetriebnahme und Test
Um die Konfiguration zu testen und sicherzustellen, dass der Frequenzumrichter funktioniert, kann folgendermaßen vorgegangen werden:

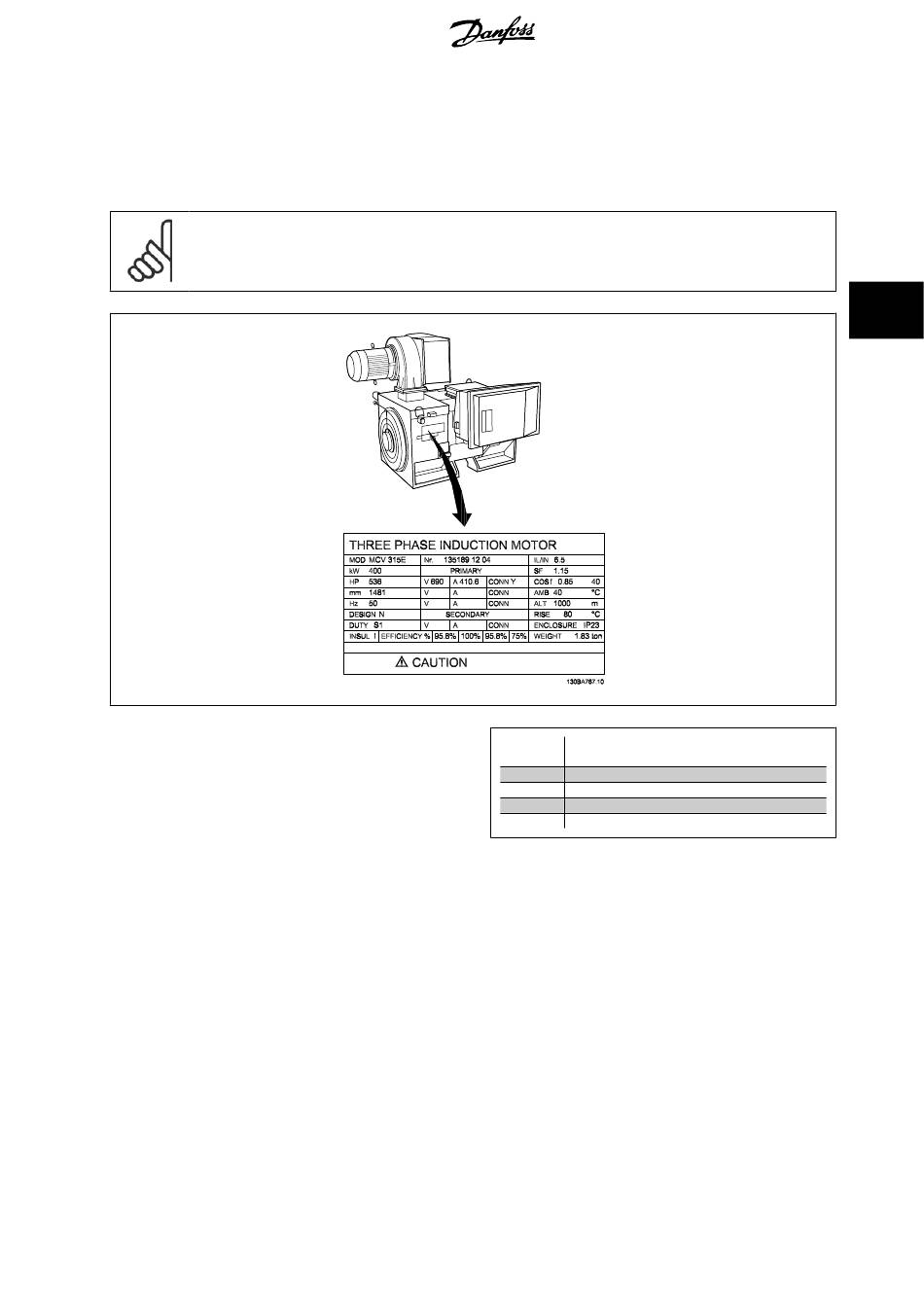

1. Schritt: Überprüfen Sie das Motor-Typenschild.
ACHTUNG!
Der Motor hat entweder Sternschaltung (Y) oder Dreieckschaltung (Δ). Diese Informationen befinden sich auf dem Motor-Typen-
schild.
2. Schritt: Geben Sie die Motor-Typenschilddaten in der folgen-
den Reihenfolge in die entsprechenden Parameter ein.
Um diese Liste aufzurufen, drücken Sie erst die Taste [QUICK MENUS]
und wählen Sie dann „Q2 Inbetriebnahme-Menü".
3. Schritt: Aktivieren Sie die Automatische Motoranpassung
(AMA)
Ausführen einer AMA stellt die optimale Motorleistung sicher. Die AMA misst exakt die elektrischen Ersatzschaltbilddaten des Motors
und optimiert dadurch die interne Regelung.
1.
Schließen Sie Klemme 37 an Klemme 12 an (falls Klemme 37 verfügbar ist).
2.
Schließen Sie Klemme 27 an Klemme 12 an oder stellen Sie Par. 5-12
Digitaleingang
[0]) (eventuell nach Durchführung der Anpassung wieder zurückstellen.)
3.
Aktivieren Sie die AMA Par. 1-29
4.
Sie können zwischen reduzierter und kompletter AMA wählen. Ist ein Sinusfilter vorhanden, darf nur die reduzierte AMA ausgeführt werden.
Andernfalls ist das Sinusfilter während der AMA zu entfernen.
5.
Drücken Sie die [OK]-Taste. Im Display wird „AMA mit [Hand on]-Taste starten" angezeigt.
6.
Drücken Sie die [Hand on]-Taste. Ein Statusbalken stellt den Verlauf der AMA dar.
AMA-Ausführung vorzeitig abbrechen
1.
Drücken Sie die [OFF]-Taste: Der Frequenzumrichter zeigt einen Alarm, und am Display wird gemeldet, dass die AMA durch den Benutzer
abgebrochen wurde.
Autom. Motoranpassung
.
®
MG.34.O1.03 - VLT
ist ein eingetragenes Warenzeichen von Danfoss.
Motornennleistung [kW]
1.
Par. 1-20
Par. 1-21
Motornennleistung [PS]
Motornennspannung
2.
Par. 1-22
Motornennfrequenz
3.
Par. 1-23
Motornennstrom
4.
Par. 1-24
Motornenndrehzahl
5.
Par. 1-25
Klemme 27 Digitaleingang
auf „Ohne Funktion" (Par. 5-12
4 Installieren
4
Klemme 27
