Produkthandbuch VLT Automation Low Har-
monic Drive

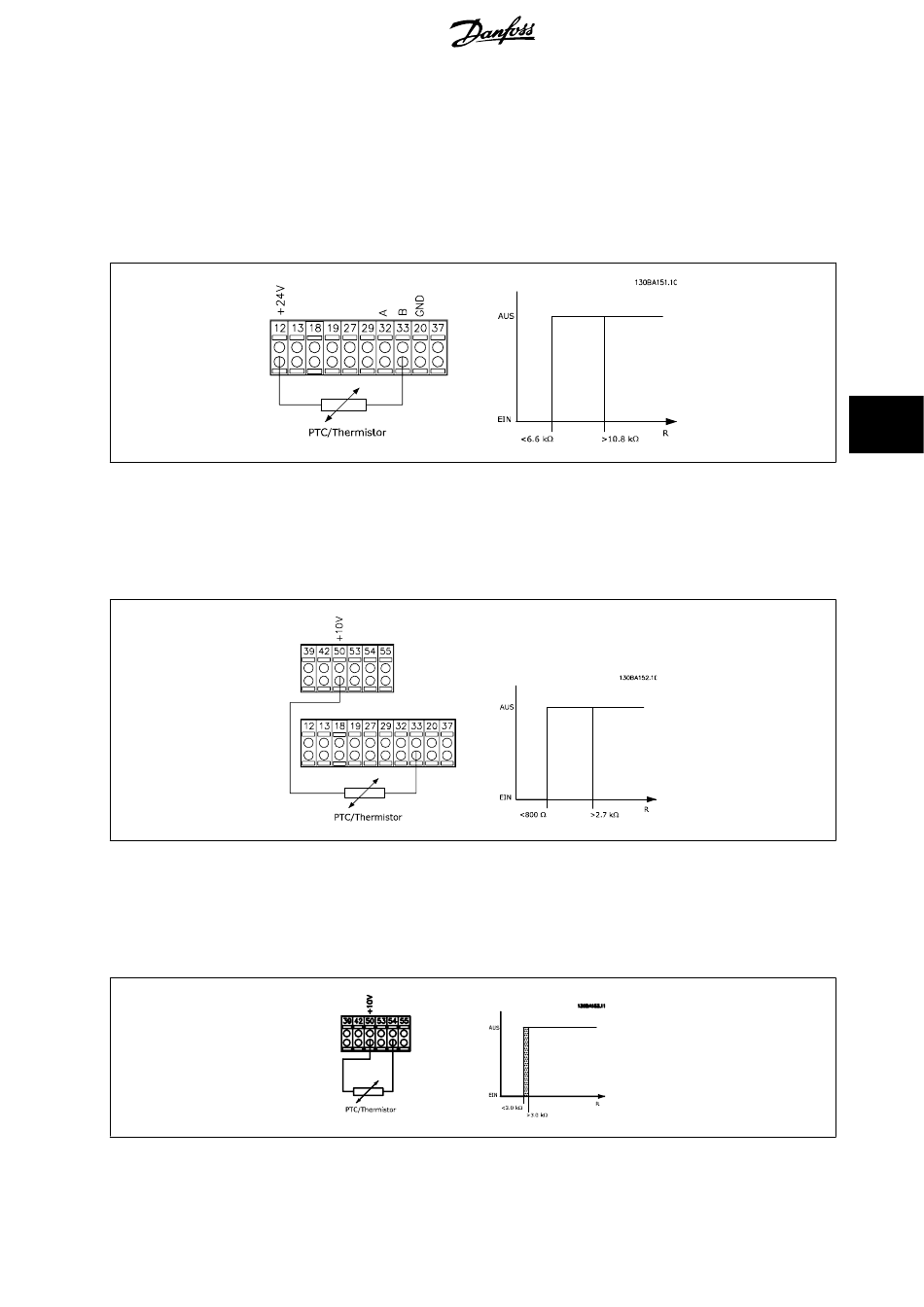

Motorschutz kann über eine Reihe von Verfahren erfolgen: PTC- oder KTY-Sensor (siehe auch Abschnitt KTY-Sensoranschluss) in den Motorwicklungen,
mechanisch thermischer Schalter (Klixon-Ausführung) oder elektronisch thermisches Relais (ETR).
Verwenden eines Digitaleingangs und einer 24-V-Stromversorgung:
Beispiel: Der Frequenzumrichter schaltet ab, wenn die Motortemperatur zu hoch ist.
Parametereinstellung:
Par. 1-90
Thermischer Motorschutz
Par. 1-93
Thermistoranschluss
auf
Digitaleingang
Verwenden eines Digitaleingangs und einer 10-V-Stromversorgung:
Beispiel: Der Frequenzumrichter schaltet ab, wenn die Motortemperatur zu hoch ist.
Parametereinstellung:
Thermischer Motorschutz
Par. 1-90
Thermistoranschluss
Digitaleingang
Par. 1-93
auf
Verwenden eines Analogeingangs und einer 10-V-Stromversorgung:
Beispiel: Der Frequenzumrichter schaltet ab, wenn die Motortemperatur zu hoch ist.
Parametereinstellung:
Thermischer Motorschutz
Par. 1-90
Thermistoranschluss
Analogeingang 54
Par. 1-93
auf
auf
Thermistor Abschalt.
[2] stellen
[6] stellen
Thermistor Abschalt.
auf
[2] stellen
[6] stellen
Thermistor Abschalt.
auf
[2] stellen
[2] stellen
®
MG.34.O1.03 - VLT
ist ein eingetragenes Warenzeichen von Danfoss.
6 Low Harmonic Drive programmieren
