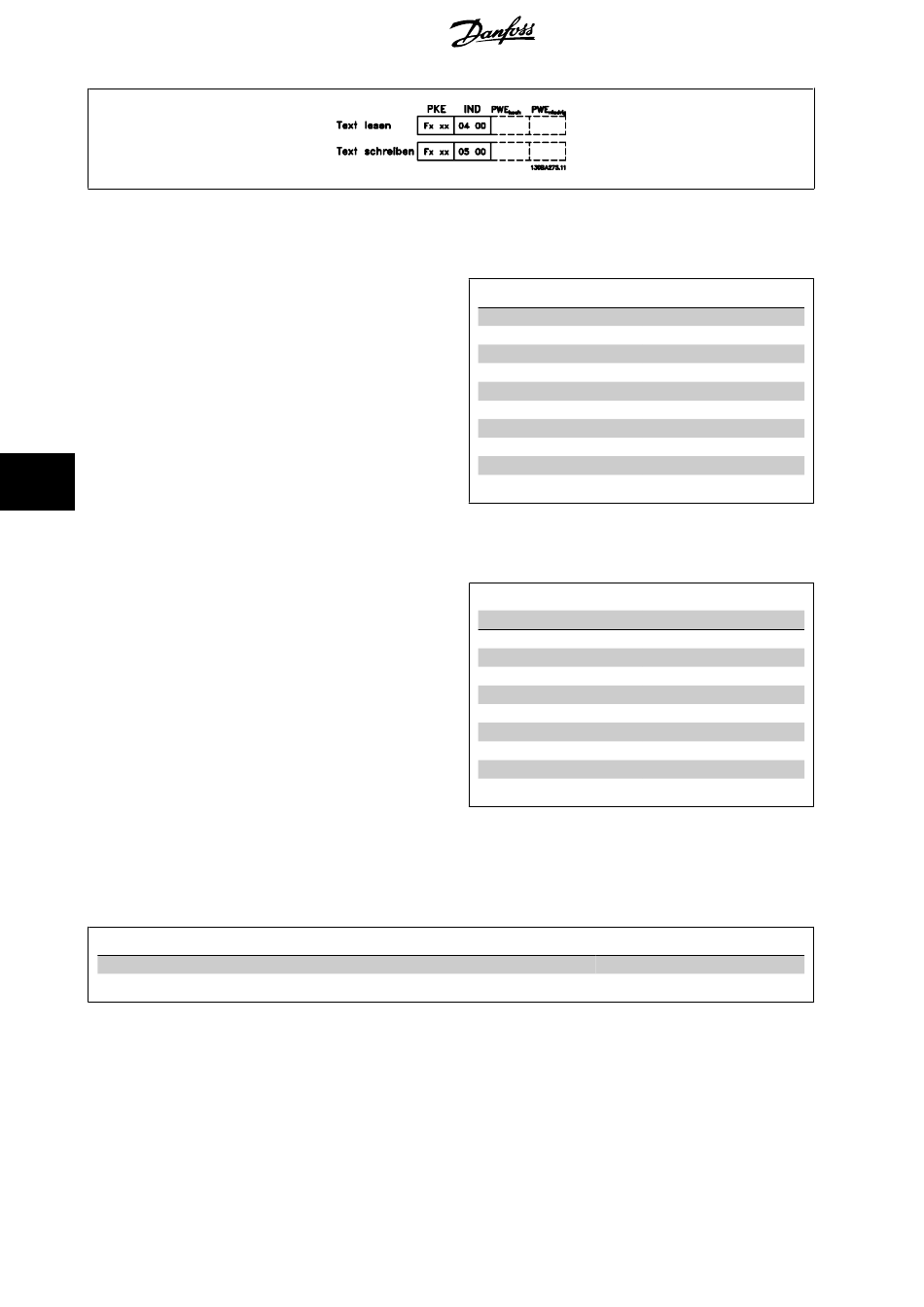

7 Installieren und Konfigurieren der RS-485-
Schnittstelle
7.4.11 Unterstützte Datentypen vom FC 300
Ohne Vorzeichen bedeutet, dass das Telegramm kein Vorzeichen enthält.
7
7.4.12 Umrechnung
Die verschiedenen Attribute jedes Parameters sind im Abschnitt Werks-
einstellungen aufgeführt. Parameterwerte werden nur als ganze Zahlen
übertragen. Daher werden Umrechnungsfaktoren verwendet, um Dezi-
male zu übertragen.
Par. 4-12
Min. Frequenz [Hz]
Soll die Mindestfrequenz auf 10 Hz eingestellt werden, übertragen Sie den
Wert 100. Der Umrechnungsfaktor 0,1 bedeutet, dass der übertragene
Wert mit 0,1 multipliziert wird. Der Wert 100 wird somit als 10,0 erkannt.
7.4.13 Prozesswörter (PCD)
Der Prozessdatenteil ist in zwei Blöcke mit je 16 Bit aufgeteilt, die immer in der definierten Sequenz vorkommen.
Steuertelegramm (Master⇒Steuerwort Slave)
Steuertelegramm (Slave ⇒Master) Zustandswort
150
hat einen Umrechnungsfaktor von 0,1.
PCD 1
MG.34.O1.03 - VLT
Produkthandbuch VLT Automation Low Har-
Datentypen
3
4
5
6
7
9
10
13
33
35
Umrechnungstabelle
Konvertierungsindex
74
2
1
0
-1
-2
-3
-4
-5
®
ist ein eingetragenes Warenzeichen von Danfoss.
monic Drive
Beschreibung
Integer (Ganzzahl) 16 Bit
Integer (Ganzzahl) 32 Bit
Ohne Vorzeichen 8 Bit
Ohne Vorzeichen 16 Bit
Ohne Vorzeichen 32 Bit
Textblock
Bytestring
Zeitdifferenz
Reserviert
Bitsequenz
Umrechnungsfaktor
0,1
100
10
1
0,1
0,01
0,001
0,0001
0,00001
PCD 2
Sollwert
Eingestellte Ausgangsfrequenz
