4 Installieren
4.3 Mechanische Installation
Die mechanische Installation des Frequenzumrichters muss sorgfältig vorbereitet werden, um ein ordnungsgemäßes Ergebnis sicherzustellen und zu-
sätzliche Arbeit während der Installation zu vermeiden. Sehen Sie sich zu Beginn die mechanischen Zeichnungen am Ende dieser Anleitung an, um sich
mit Platzanforderungen vertraut zu machen.
4.3.1 Benötigte Werkzeuge
Für die mechanische Installation werden die folgenden Werkzeuge benötigt:
4
•
Bohrer mit 10 oder 12 mm Bohrereinsatz
•
Maßband
•
Schraubenschlüssel mit Stecknüssen 7-17 mm
•
Schlüsselverlängerungen
•
Blechstanze für Durchführungen oder Kabelverschraubungen in IP21/NEMA 1- und IP54-Geräten
•
Hebetraverse zum Heben des Geräts (Stange oder Rohr mit Ø 25 mm) mit einer Hebekapazität von mindestens 1000 kg.
•
Kran oder anderes Hebezeug, um den Frequenzumrichter an seine Position zu setzen
•
Ein Torxschraubendreher T50 zum Einbau der Geräte E1 in Ausführungen mit Schutzart IP21 und IP54.
4.3.2 Allgemeine Aspekte
Freiraum
Lassen Sie ausreichend Freiraum über und unter dem Frequenzumrichter für Luftzirkulation und Kabelzugang. Darüber hinaus muss Platz vor dem Gerät
sein, um die Tür des Schaltschranks öffnen zu können.

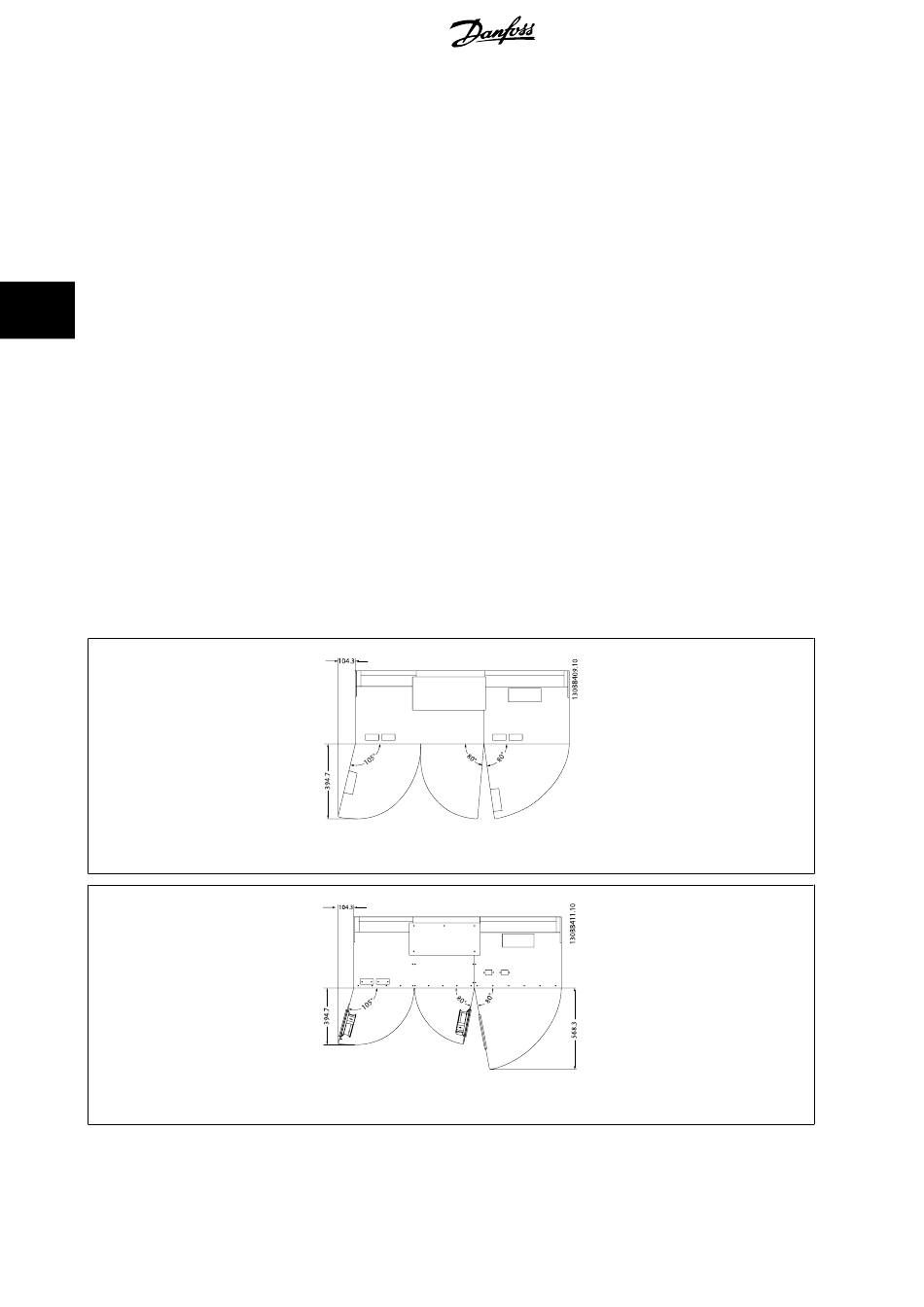

Abbildung 4.9: Freiraum vor IP21/IP54-Gehäusetyp, Baugröße D11.
Abbildung 4.10: Freiraum vor IP21/IP54-Gehäusetyp, Baugröße E7.
26
®
