Manuelle Initialisierung
ACHTUNG!
Bei einer manuellen InitialisierungWiederherstellung werden auch die Einstellungen der seriellen Kommunikation, EMV-Filter und der
Fehlerspeicher zurückgesetzt.
Entfernt in Par. 0-25
1. Netzversorgung trennen und warten, bis das Display abschal-
tet.
2a. LCP 102: Gleichzeitig [Status] + [Main Menu] + [OK]-Tasten
beim Netz-Ein drücken.
2b. LCP 101: [MENU]-Taste beim Netz-Ein der Bedieneinheit
drücken.
3. Nach ca. 5 s die Tasten loslassen (Lüfter läuft an).
4. Der Frequenzumrichter ist jetzt auf die Werkseinstellung zu-
rückgesetzt.
5.1.10 RS-485-Busanschluss
Sowohl Filterteil als auch Frequenzumrichter können mittels der seriellen
Standardschnittstelle an einen RS485-Master angeschlossen werden.
Klemme 68 ist an das P-Signal (TX+, RX+) und Klemme 69 an das N-
Signal (TX-, RX-) anzuschließen.
Für den Low Harmonic Drive immer parallele Anschlüsse verwenden, um
sicherzustellen, dass sowohl Filter- als auch Frequenzumrichterteil ange-
schlossen sind.
Das Anschlusskabel ist geschirmt auszuführen, wobei der Schirm beidseitig aufzulegen und ein großflächiger Potentialausgleich vorzusehen ist. Zur Ver-
meidung von Potentialausgleichsströmen über die Abschirmung kann der Kabelschirm über Klemme 61 einseitig geerdet werden (Klemme 61: Intern über
RC-Glied mit dem Gehäuse verbunden).
Busabschluss
Der RS-485-Bus muss pro Segment an beiden Endpunkten durch ein Widerstandsnetzwerk abgeschlossen werden. Wenn der Frequenzumrichter das
erste oder das letzte Gerät in der RS-485-Steuerung ist, muss Schalter S801 auf der Steuerkarte auf „ON" gestellt werden.
Nähere Informationen finden Sie im Abschnitt
Benutzer-Menü
ausgewählte Parameter.
Schalter S201, S202 und S801
®
MG.34.O1.03 - VLT
ist ein eingetragenes Warenzeichen von Danfoss.
5 Low Harmonic Drive bedienen
Dieser Parameter initialisiert alles außer:
Par. 15-00
Betriebsstunden
Anzahl Netz-Ein
Par. 15-03
Anzahl Übertemperaturen
Par. 15-04
Anzahl Überspannungen
Par. 15-05

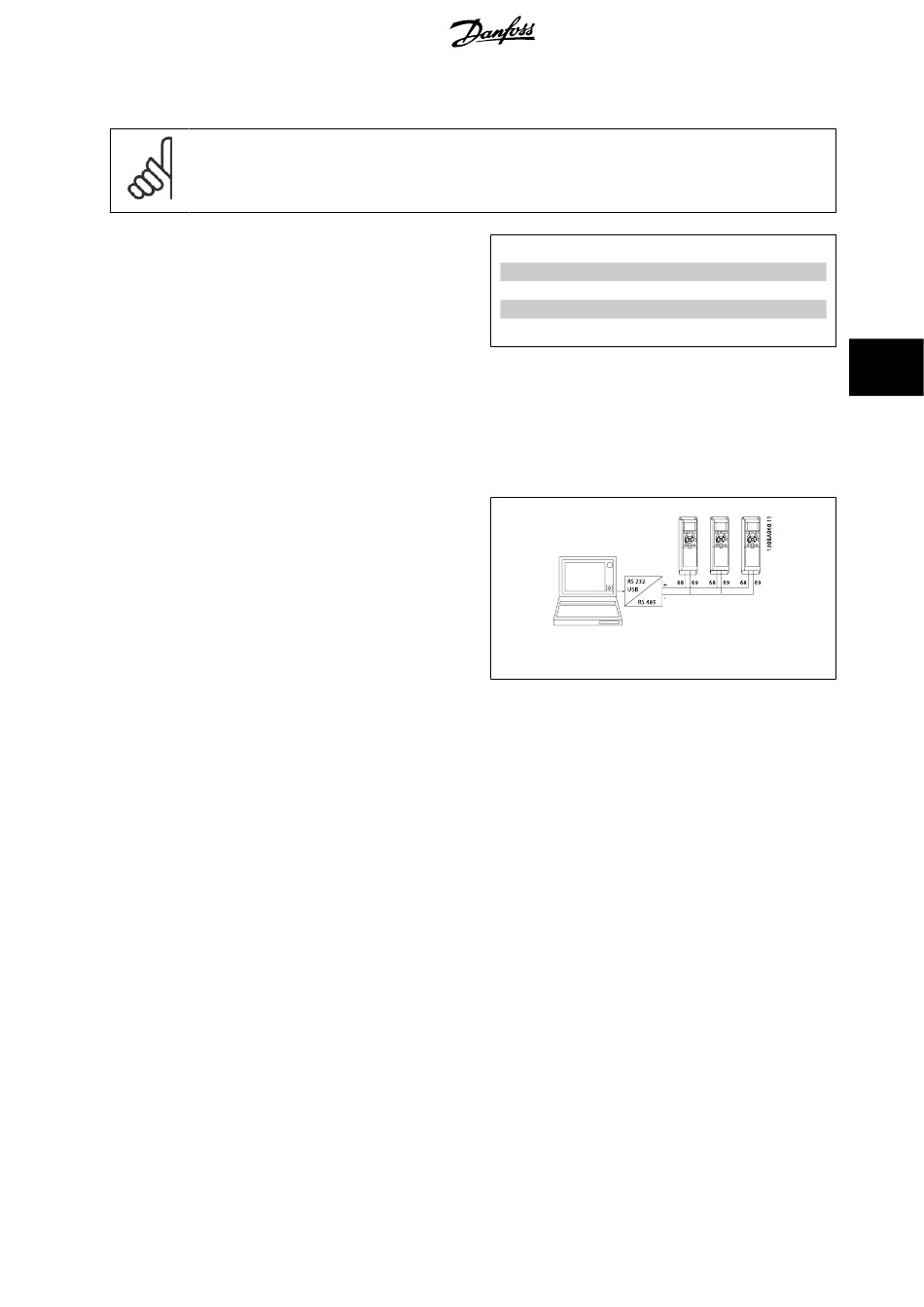

Abbildung 5.4: Anschlussbeispiel
.
5
83
