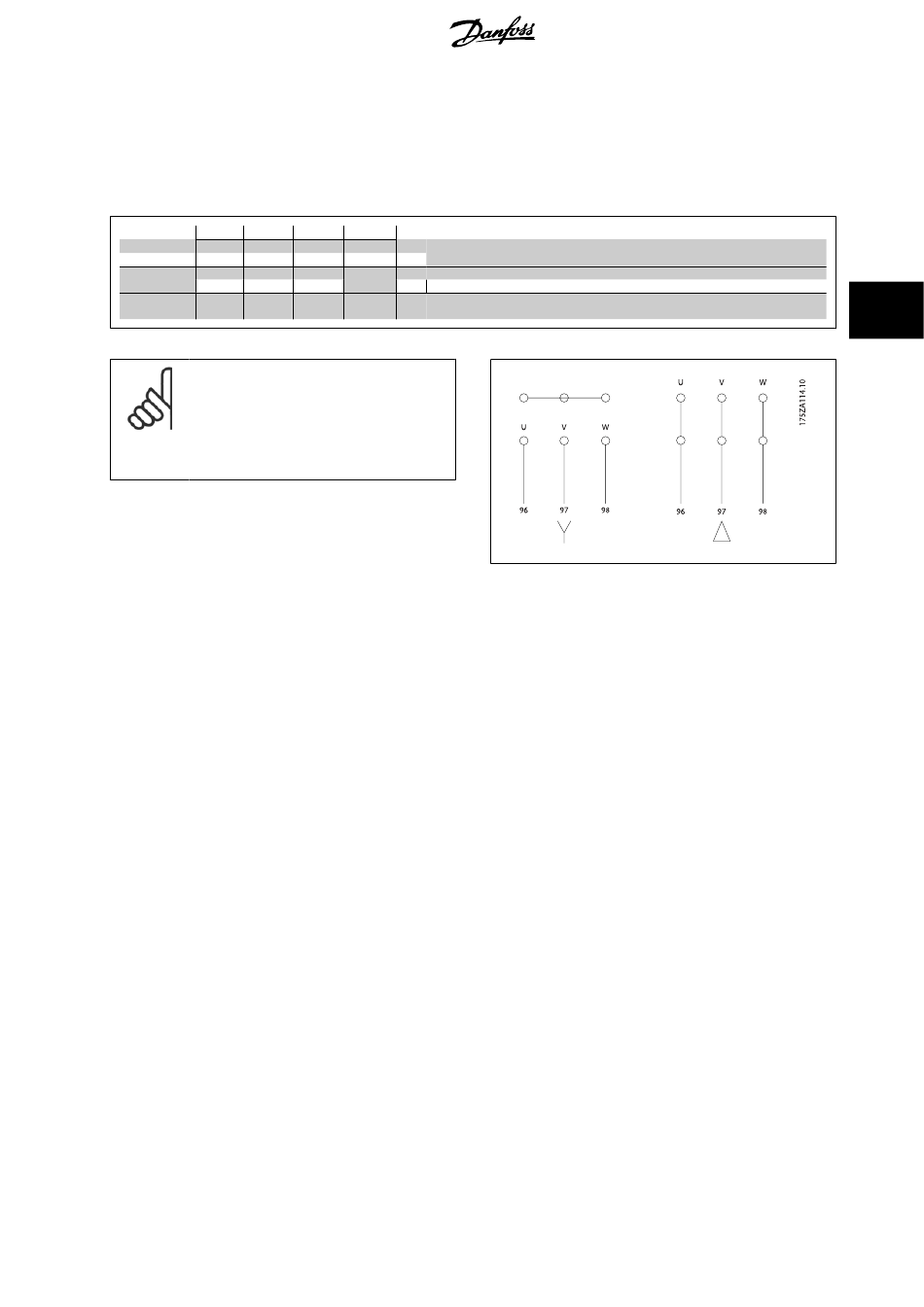

Produkthandbuch VLT Automation Low Har-
monic Drive
Kabellänge und -querschnitt:
Der Frequenzumrichter ist mit einer bestimmten Kabellänge auf EMV getestet worden. Das Motorkabel muss möglichst kurz sein, um Störungen und
Ableitströme auf ein Minimum zu beschränken.
Taktfrequenz:
Wenn der Frequenzumrichter zusammen mit einem Sinusfilter verwendet wird, um z. B. die Störgeräusche des Motors zu reduzieren, muss die Taktfre-
quenz in Par. 14-01
Taktfrequenz
entsprechend der Angabe zu dem verwendeten Sinusfilter eingestellt werden.
Klemmennr.
96
97
U
V
U1
V1
W2
U2
U1
V1
1)
Schutzleiteranschluss
ACHTUNG!
Bei Motoren ohne Phasentrennpapier oder einer ge-
eigneten Isolation, welche für den Betrieb an einem
Zwischenkreisumrichter benötigt wird, muss ein Sinus-
filter am Ausgang des Frequenzumrichters vorgesehen
werden.
98
99
Motorspannung 0-100 % der Netzspannung
W
PE
1)
Anschlussklemmen am FU
W1
Dreieckschaltung
1)
PE
V2
6 Drähte aus Motor
W1
1)
Sternschaltung (U2, V2, W2)
PE
U2, V2, W2 sind miteinander zu verbinden.
®
MG.34.O1.03 - VLT
ist ein eingetragenes Warenzeichen von Danfoss.
