Produkthandbuch VLT Automation Low Har-
monic Drive
2. Adressformat 1-126:
Bit 7 = 1 (Adressformat 1-126 aktiv)
Bit 0-6 = Frequenzumrichteradresse 1-126
Bit 0-6 = 0 Broadcast
Der Slave sendet das Adressbyte in seinem Antworttelegramm an den Master unverändert zurück.
7.4.5 Datensteuerbyte (BCC)
Die Prüfsumme wird als eine XOR-Funktion berechnet. Bevor das erste Byte im Telegramm empfangen wird, beträgt die errechnete Prüfsumme 0.
7.4.6 Das Datenfeld

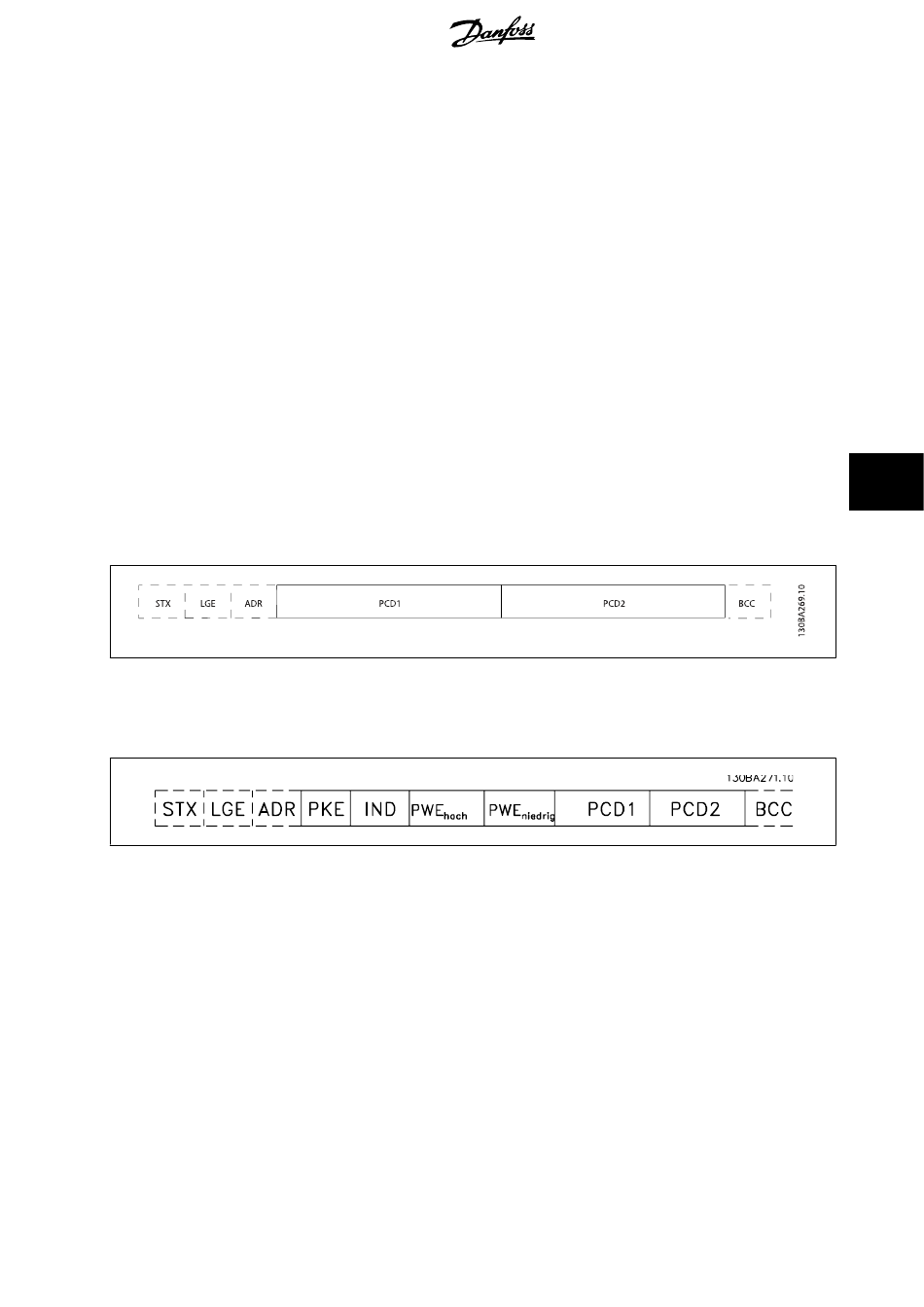

Die Struktur der Nutzdaten hängt vom Telegrammtyp ab. Es gibt drei Telegrammtypen, die sowohl für Steuertelegramme (Master=>Slave) als auch
Antworttelegramme (Slave=>Master) gelten.
Die drei Telegrammarten sind:
Prozessblock (PCD):
Der Prozessdatenteil besteht aus vier Byte (2 Wörtern) und enthält:
- Steuerwort und Sollwert (Master -> Slave)
- Zustandswort und aktuelle Ausgangsfrequenz (Slave -> Master)
Parameterblock:
Der Parameterblock dient zur Übertragung von Parametern zwischen Master und Slave. Der Datenblock besteht aus 12 Bytes (6 Wörtern) und enthält
zudem den Prozessblock.
®
MG.34.O1.03 - VLT
ist ein eingetragenes Warenzeichen von Danfoss.
7 Installieren und Konfigurieren der RS-485-
Schnittstelle
7
147
