Mechanische Installation
Baugröße Türlüfter/Dachlüfter
3
[m /h (cfm)]
E1h 510 (300)
E2h 552 (325)
E3h 595 (350)
E4h 629 (370)
Tabelle 4.1 Luftdurchsatz

4.6 Anheben der Einheit

Heben Sie den Frequenzumrichter immer an den dafür
vorgesehenen Hebeösen an. Um ein Verbiegen der
Hebeösen zu vermeiden, verwenden Sie eine Traverse.
WARNUNG
VERLETZUNGS- BZW. LEBENSGEFAHR
Beachten Sie die geltenden Sicherheitsvorschriften für
das Heben schwerer Gewichte. Das Nichtbeachten der
Empfehlungen könnte zum Tod oder zu schweren Verlet-
zungen führen!
•
Stellen Sie sicher, dass die Hebeanlage in einem
ordnungsgemäßen Zustand ist.
•
Informationen zum Gewicht der verschiedenen
Gehäusetypen finden Sie in Kapitel 3.2 Nennleis-
tungen, Gewicht und Abmessungen.
•
Maximaler Durchmesser der Stange: 20 mm.
•
Winkel zwischen FU-Oberkante und Hubseil:
mindestens 60°.

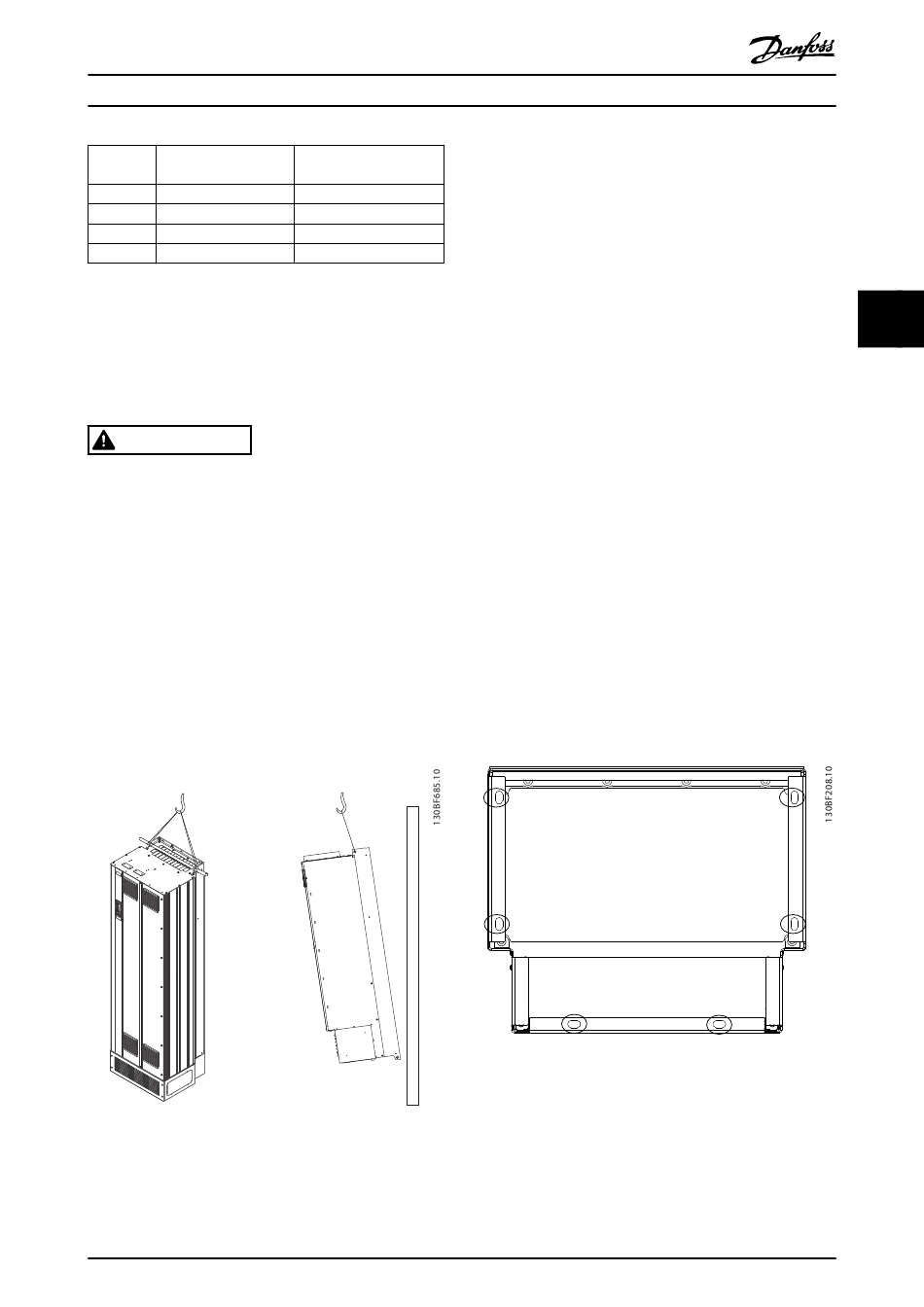

Abbildung 4.2 Empfohlenes Hebeverfahren
MG38A103
Bedienungsanleitung

4.7 E1h/E2h Mechanische Installation

Kühlkörperlüfter
3
[m /h (cfm)]
Die Bauformen E1h und E2h sind nur für die Bodeninstal-
994 (585)
lation bestimmt und werden mit einem Sockel und einer
1053–1206 (620–710)
Bodenplatte zur Kabeleinführung geliefert. Sie müssen den
994 (585)
Sockel und die Bodenplatte zur Kabeleinführung für eine
1053–1206 (620–710)
ordnungsgemäße Installation montieren.
Der Sockel ist 200 mm hoch und hat an der Vorderseite
Öffnungen für die Luftzuführung, die notwendig zur
Kühlung der Leistungsbauteile des Frequenzumrichters ist.
Die Bodenplatte zur Kabeleinführung ist notwendig, um
die Steuerbauteile des Frequenzumrichters über den
Türlüfter mit Kühlluft zu versorgen und die Schutzart IP21/
Typ 1 oder IP54/Typ 12 beizubehalten.

4.7.1 Befestigung des Sockels am Boden

Sie müssen den Sockel vor der Installation des Gehäuses
mit 6 Schrauben sicher am Boden befestigen.
Danfoss A/S © 01/2017 Alle Rechte vorbehalten.
1. Bestimmen Sie die ordnungsgemäße Platzierung
des Geräts anhand von Betriebsbedingungen und
Kabelzugang.
2. Entfernen Sie die vordere Abdeckung des Sockels,
um Zugriff auf die Montagebohrungen zu haben.
3. Stellen Sie den Sockel auf dem Boden auf und
sichern Sie ihn mithilfe von 6 Schrauben, die Sie
durch die Bohrungen führen. Siehe die
umkreisten Bereiche in Abbildung 4.3.
Abbildung 4.3 Montagepunkte für Befestigung des Sockels am
Boden
4 4
