Mechanische Installation
4.8.3 Installation der
Zwischenkreiskopplungs-/
Rückspeisungsklemmen
Die Zwischenkreiskopplungs-/Rückspeisungsklemmen auf
der Oberseite des Frequenzumrichters sind werkseitig nicht
installiert, um eine Beschädigung beim Versand zu
verhindern. Siehe Abbildung 4.9 für die folgenden Schritte.
4 4
1
2
3
4
5
1 Etikettbefestigung, M4
2 Etikett
3 Zwischenkreiskopplungs-/Rückspeisungsklemme
4 Klemmenbefestigung, M10
5 Klemmenplatte mit 2 Öffnungen

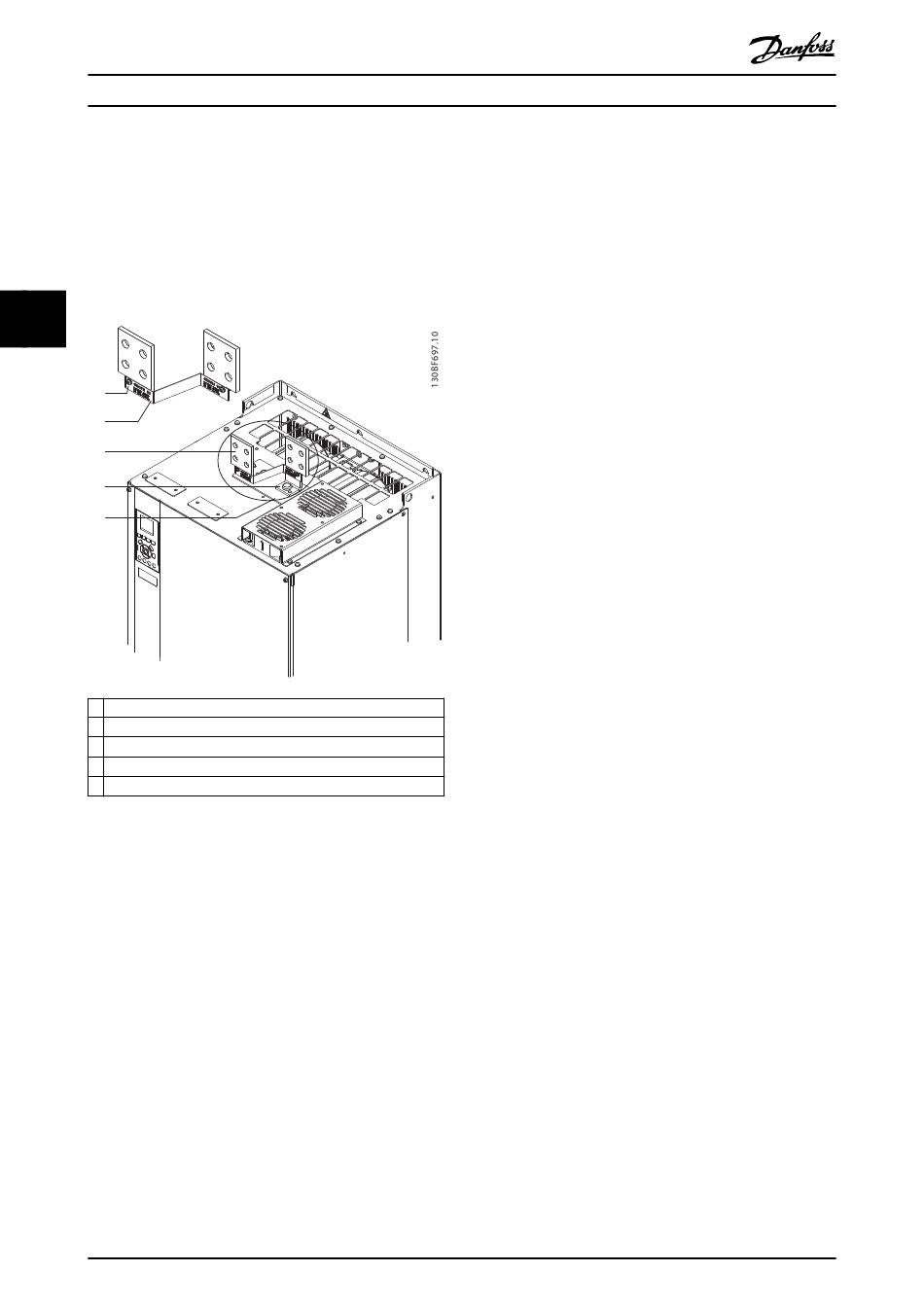

Abbildung 4.9 Zwischenkreiskopplungs-/Rückspeisungs-
klemmen
1. Entnehmen Sie die Klemmenplatte, 2 Klemmen,
Etikett und Befestigungen aus dem Zubehör-
beutel, der im Lieferumfang des
Frequenzumrichters enthalten ist.
2. Entfernen Sie die Abdeckung von der Zwischen-
kreiskopplungs-/Rückspeisungsöffnung an der
Oberseite des Frequenzumrichters. Legen Sie die
2 M5-Schrauben für die spätere Verwendung
beiseite.
3. Entfernen Sie den Kunststoffträger und instal-
lieren Sie die Klemmenplatte über der
Zwischenkreiskopplungs-/Rückspeisungsöffnung.
Befestigen Sie sie mit den 2 M5-Schrauben mit
einem Drehmoment von 2,3 Nm.
20
®
VLT AutomationDrive FC 302
Danfoss A/S © 01/2017 Alle Rechte vorbehalten.
4. Montieren Sie die beiden Klemmen an der
Klemmenplatte mit 1 M10-Schraube pro Klemme.
Ziehen Sie diese mit einem Anzugsdrehmoment
von 19 Nm an.
5. Bringen Sie das Etikett auf der Vorderseite der
Klemmen an, wie in Abbildung 4.9 dargestellt.
Befestigen Sie dies mit 2 M4-Schrauben mit
einem Drehmoment von 1,2 Nm.
