Mechanische Installation
8. Neigen Sie die Vorderseite der Klemmenab-
deckung nach oben, bis die Befestigungsbohrung
unten im Laufwerk an der Schlüssellochbohrung
(9) in der Klemme ausgerichtet ist. Befestigen Sie
dies mit 2 T25-Schrauben mit einem
Drehmoment von 2,3 Nm.
9. Befestigen Sie die untere Abdeckung mit 3 T25-
Schrauben mit einem Drehmoment von 2,3 Nm.
4 4
18
®
VLT AutomationDrive FC 302
1
2

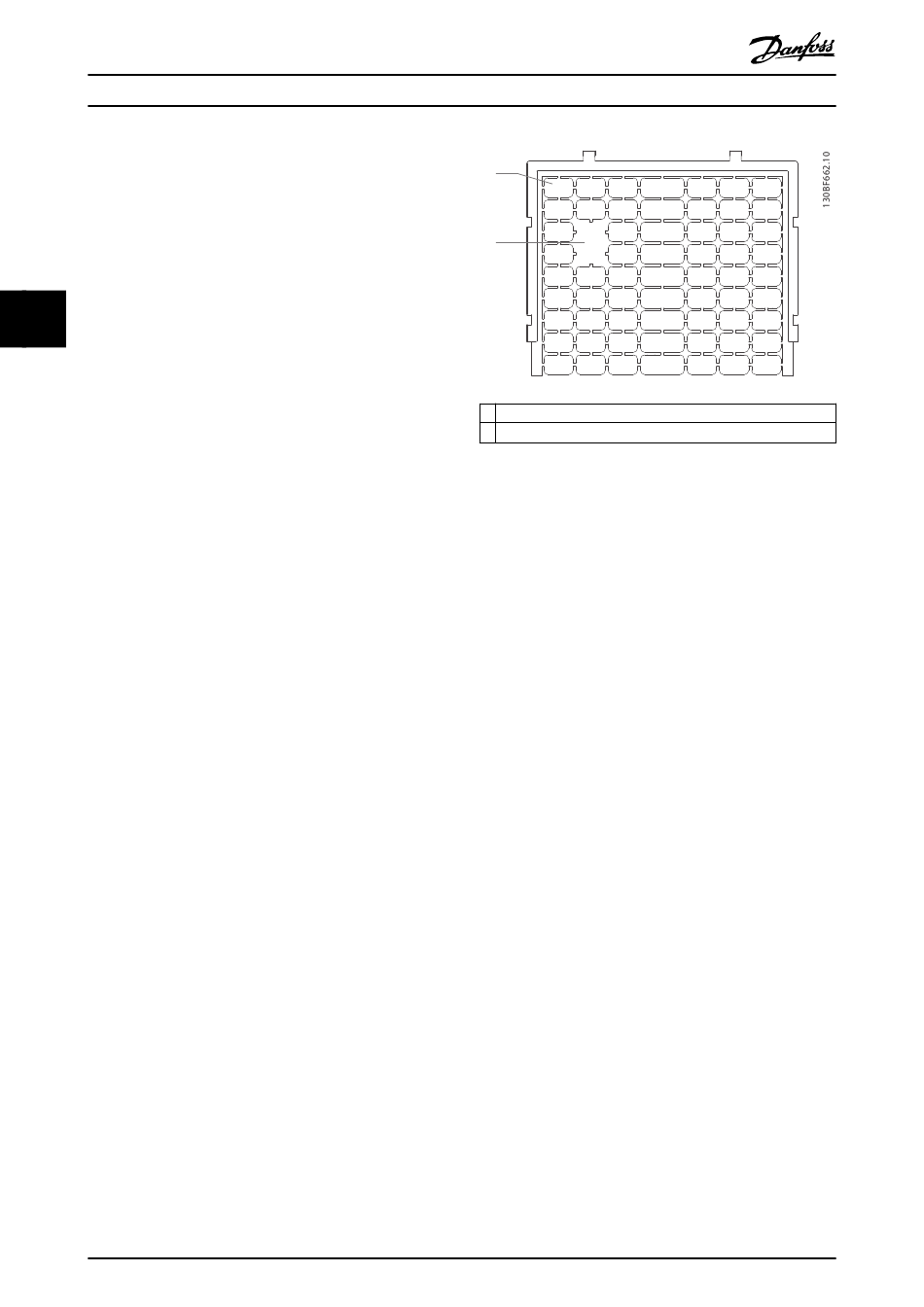

1 Kunststoffquadrat
2 Zur Kabeldurchführung entfernte Quadrate
Abbildung 4.7 Kunststoffbodenplatte
