Elektrische Installation

5.8 Steuerkabel

Alle Klemmen zu den Steuerleitungen befinden sich im
Frequenzumrichter unter dem LCP. Öffnen Sie zum Zugriff
darauf die Tür (E1h und E2h) oder entfernen Sie die
Vorderabdeckung (E3h und E4h).
5.8.1 Führung von Steuerleitungen
Befestigen und führen Sie alle Steuerleitungen wie in
Abbildung 5.16 dargestellt. Achten Sie auf den ordnungs-
gemäßen Anschluss der Abschirmungen, um optimale
Störsicherheit zu gewährleisten.
•
Trennen Sie die Steuerleitung von Hochspan-
nungsbauteilen im Frequenzumrichter.
•
Ist der Frequenzumrichter an einen Thermistor
angeschlossen, müssen die Thermistorsteuerlei-
tungen abgeschirmt und verstärkt/doppelt isoliert
sein. Wir empfehlen eine 24-VDC-Versorgungs-
spannung.
Feldbus-Verbindung
Anschlüsse werden zu den entsprechenden Optionen auf
der Steuerkarte hergestellt. Weitere Informationen
entnehmen Sie der entsprechenden Feldbus-Anleitung.
Führen Sie das Kabel in die Einheit ein und bündeln Sie
dieses dabei mit anderen Steuerleitungen. Siehe
Abbildung 5.16.

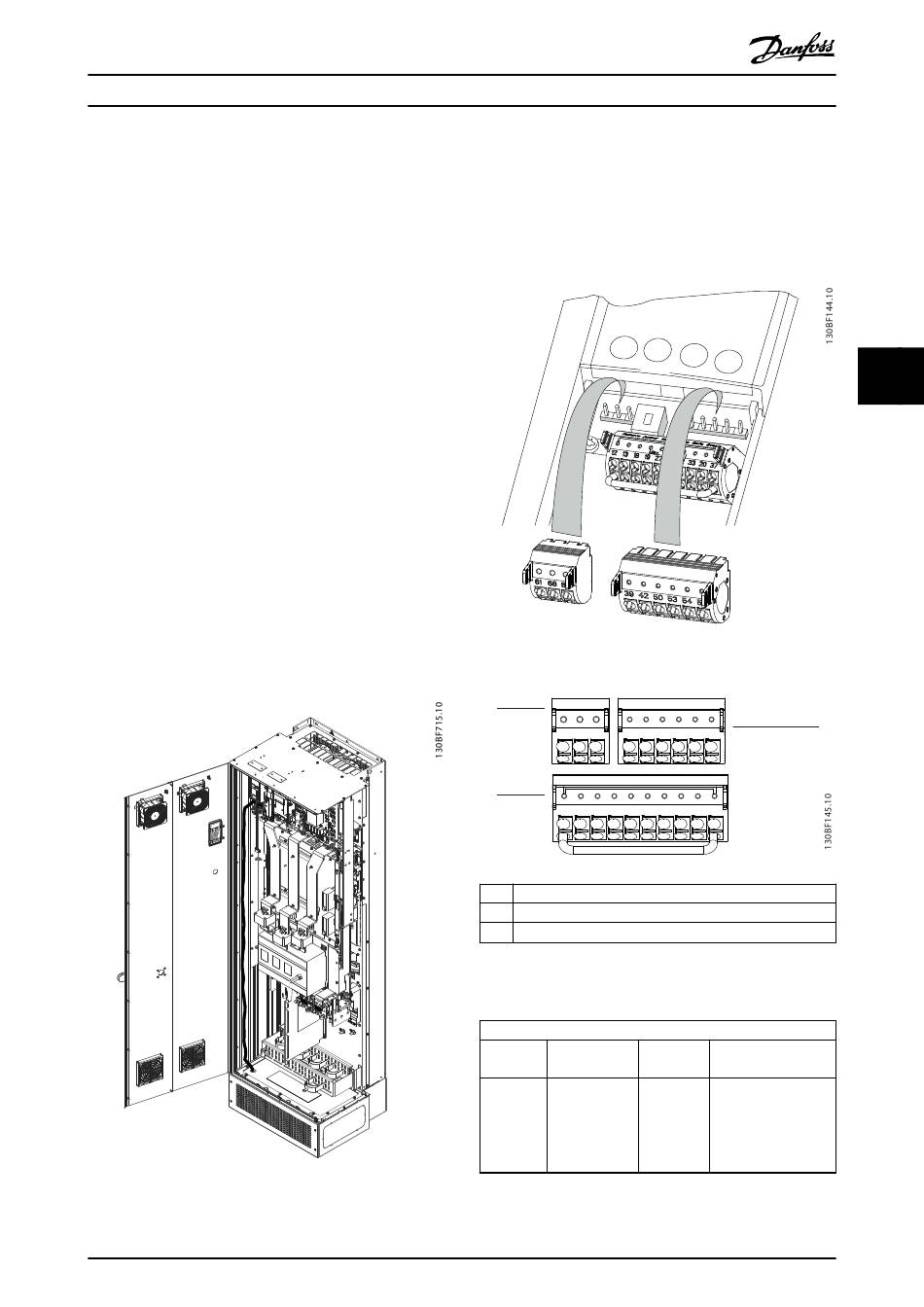

Abbildung 5.16 Steuerkartenverkabelungsweg
MG38A103
Bedienungsanleitung

5.8.2 Steuerklemmentypen

Abbildung 5.17 zeigt die steckbaren Anschlüsse des
Frequenzumrichters. Die Klemmenfunktionen und
Werkseinstellungen sind in Tabelle 5.1 – Tabelle 5.3
zusammengefasst.
Abbildung 5.17 Anordnung der Steuerklemmen
1
2
1 Klemmen für die serielle Kommunikation
2 Digitaleingangs-/ausgangsklemmen
3 Analogeingangs-/ausgangsklemmen
Abbildung 5.18 Klemmennummern in den Steckklemmen
Anschluss
61
Danfoss A/S © 01/2017 Alle Rechte vorbehalten.
61 68 69 39 42 50 53 54 55
12 13 18 19 27 29 32 33 20 37
Klemmen für die serielle Kommunikation
Parameter Werksein-
stellung
– – Integrierter RC-Filter
für Kabelschirm. Dient
NUR zum Anschluss
der Abschirmung bei
EMV-Problemen.
5
3
Beschreibung
41
