Elektrische Installation
1. Lokalisieren Sie den Bremswiderstand-
Klemmenblock (Klemmen 104–106) auf der
Leistungskarte. Siehe Abbildung 3.3.
2. Entfernen Sie die M3-Schrauben, die den Jumper
auf der Leistungskarte befestigen.
3. Entfernen Sie den Jumper und verdrahten Sie den
Temperaturschalter des Bremswiderstands in einer
der folgenden Konfigurationen:
3a Öffner. Verbindung mit Klemmen 104
und 106.
Schließer. Verbindung mit Klemmen 104
3b
und 105.
4. Befestigen Sie die Schalterdrähte mit M3-
Schrauben. Ziehen Sie diese mit einem
Anzugsdrehmoment von 0,5-0,6 Nm an.
5.8.10 Auswahl des Spannungs-/
Stromeingangssignals
An den Analogeingangsklemmen 53 und 54 können Sie
eine Spannung (0-10 V) oder einen Strom (0/4-20 mA) als
Eingangssignal auswählen.
Standard-Parametereinstellung:
•
Klemme 53: Drehzahlsollwertsignal ohne
Rückführung (siehe Parameter 16-61 AE 53 Modus).
•
Klemme 54: Istwertsignal mit Rückführung (siehe
Parameter 16-63 AE 54 Modus).
HINWEIS
Trennen Sie vor einer Änderung der Schalterpositionen
den Frequenzumrichter vom Netz.
1. Entfernen Sie das LCP (Local Control Panel).
Siehe Kapitel 6.3 LCP-Menü.
2. Entfernen Sie jegliche optionale Ausrüstung zur
Abdeckung der Schalter.
3. Stellen Sie Schalter A53 and A54 ein, um den
Signaltyp auszuwählen (U = Spannung, I =
Strom).
MG38A103
Bedienungsanleitung

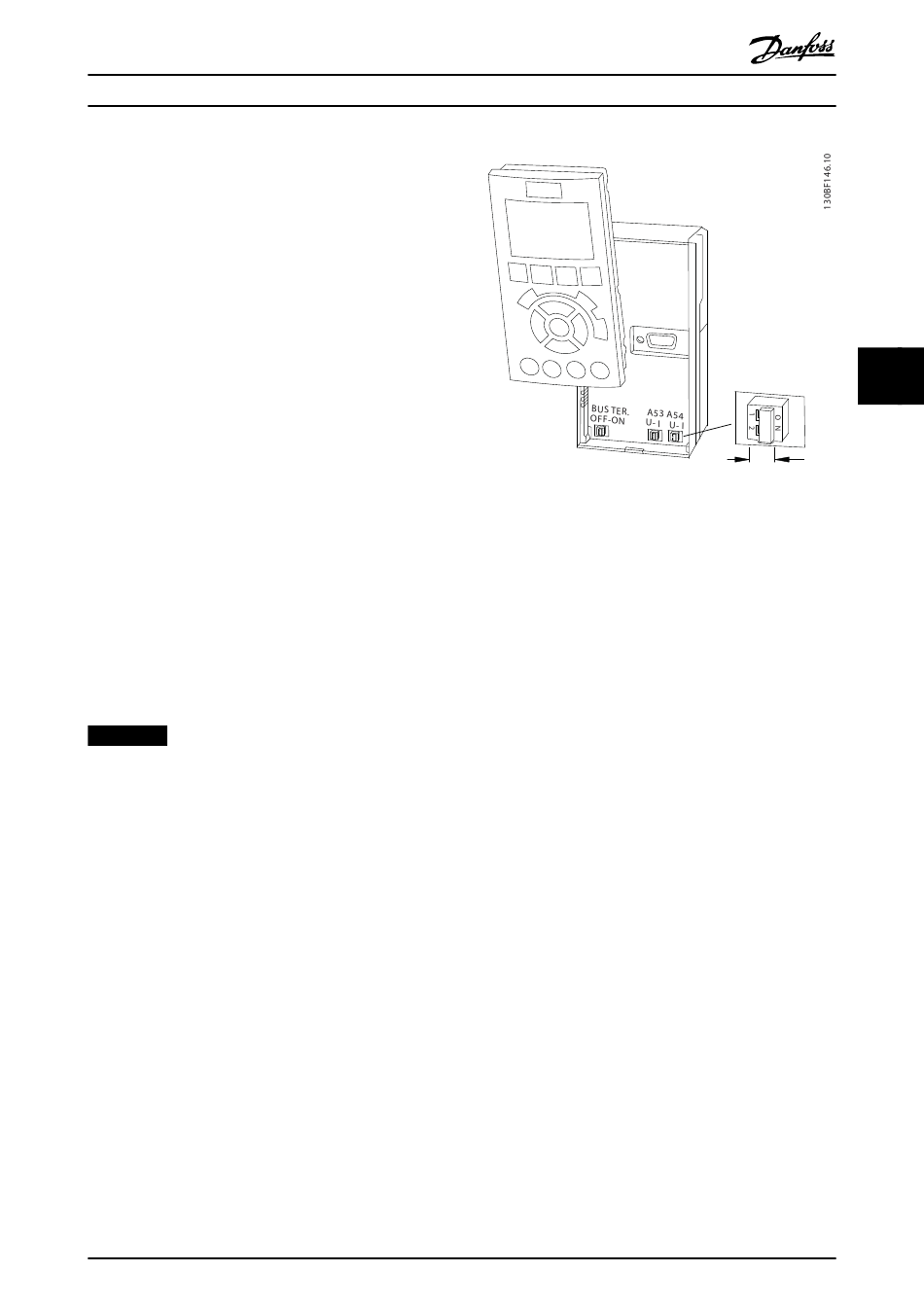

Abbildung 5.22 Lage der Schalter für die Klemmen 53 und 54
