Inbetriebnahme
14.7%
Open Loop Settings
Q3-20 Digital Reference
Q3-21 Analog Reference

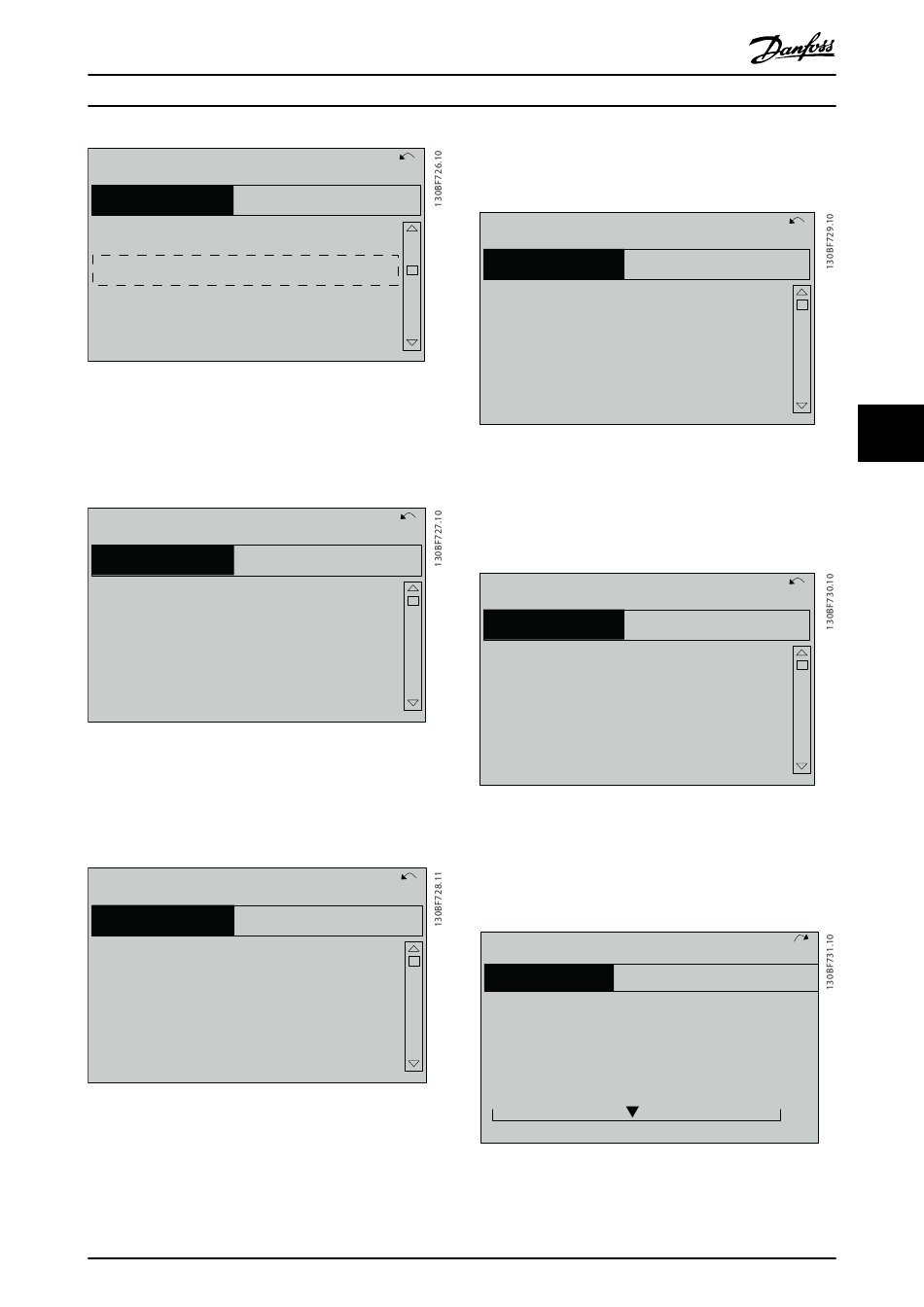

Abbildung 6.5 Q3-21 Analogsollwert
5.
Wählen Sie Parameter 3-02 Minimaler Sollwert aus.
Programmieren Sie den minimalen internen
Frequenzumrichtersollwert auf 0 Hz und drücken
Sie [OK].
14.7%
Analog Reference
3-02 Minimum Reference
0.000 Hz
Abbildung 6.6 Parameter 3-02 Minimaler Sollwert
6.
Wählen Sie Parameter 3-03 Maximaler Sollwert aus.
Programmieren Sie den maximalen internen
Frequenzumrichtersollwert auf 50 Hz und drücken
Sie [OK].
14.7%
Analog Reference
3-03 Maximum Reference
60.000 Hz
Abbildung 6.7 Parameter 3-03 Maximaler Sollwert
7.
Wählen Sie Parameter 6-10 Klemme 53 Skal.
Min.Spannung aus.
MG38A103
Bedienungsanleitung
0.00A
1(1)
Q3-2
0.00A
1(1)
Q3-21
0.00A
1(1)
Q3-21
