Wartung
Überprüfen Ihres MAX-700

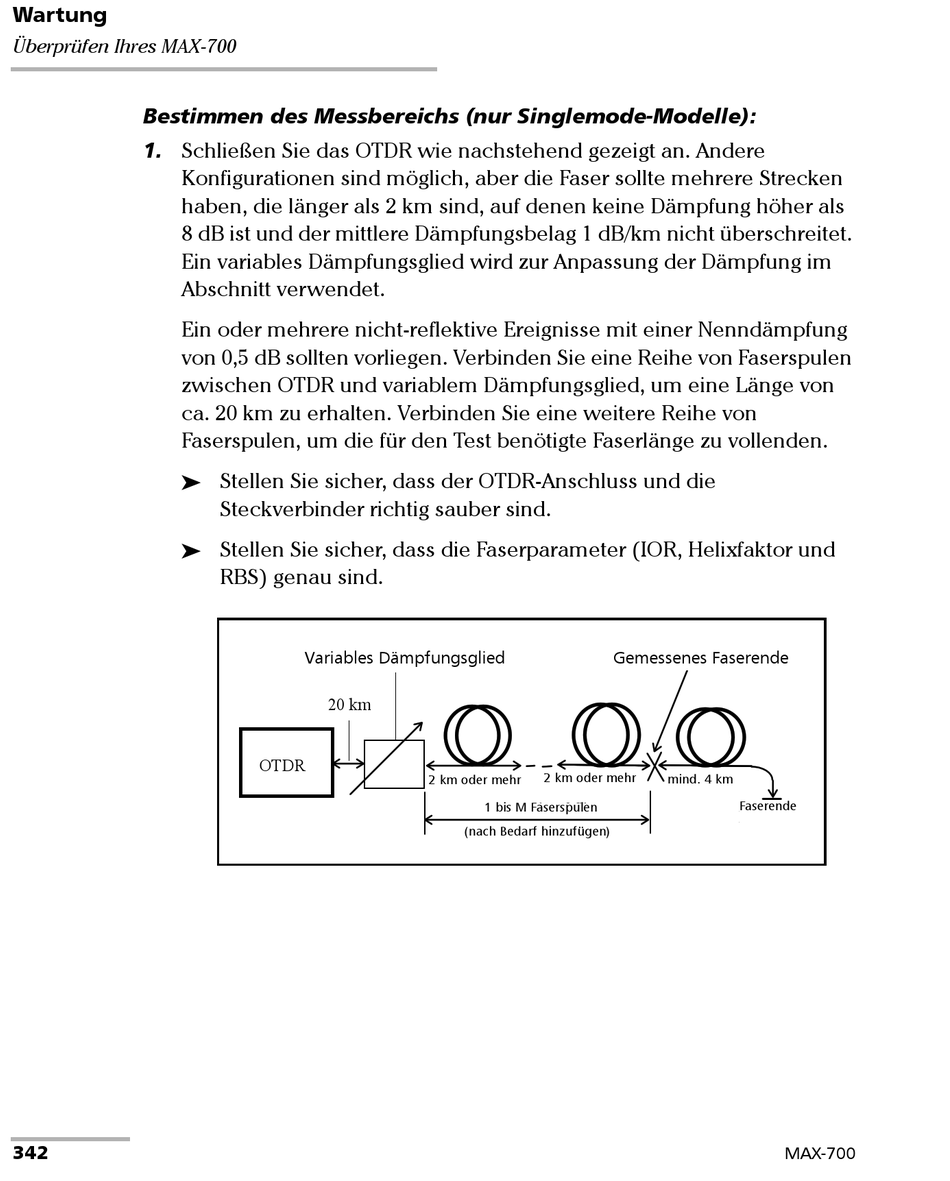

Bestimmen des Messbereichs (nur Singlemode-Modelle):

1. Schließen Sie das OTDR wie nachstehend gezeigt an. Andere
Konfigurationen sind möglich, aber die Faser sollte mehrere Strecken
haben, die länger als 2 km sind, auf denen keine Dämpfung höher als
8 dB ist und der mittlere Dämpfungsbelag 1 dB/km nicht überschreitet.
Ein variables Dämpfungsglied wird zur Anpassung der Dämpfung im
Abschnitt verwendet.
Ein oder mehrere nicht-reflektive Ereignisse mit einer Nenndämpfung
von 0,5 dB sollten vorliegen. Verbinden Sie eine Reihe von Faserspulen
zwischen OTDR und variablem Dämpfungsglied, um eine Länge von
ca. 20 km zu erhalten. Verbinden Sie eine weitere Reihe von
Faserspulen, um die für den Test benötigte Faserlänge zu vollenden.


342
Stellen Sie sicher, dass der OTDR-Anschluss und die
Steckverbinder richtig sauber sind.
Stellen Sie sicher, dass die Faserparameter (IOR, Helixfaktor und
RBS) genau sind.
Variables Dämpfungsglied
20 km
OTDR
2 km oder mehr
2 km oder mehr
2 km or more
2 km or more
1 bis M Faserspulen
1 to M reels of fiber
(nach Bedarf hinzufügen)
( Add as needed )
Measured
Gemessenes Faserende
Fiber Event
mind. 4 km
4 km min
Faserende
Fiber End
MAX-700
