Einkoppungshöhe
Reflektierte
Leistung (dB)
Einkopplung
shöhe

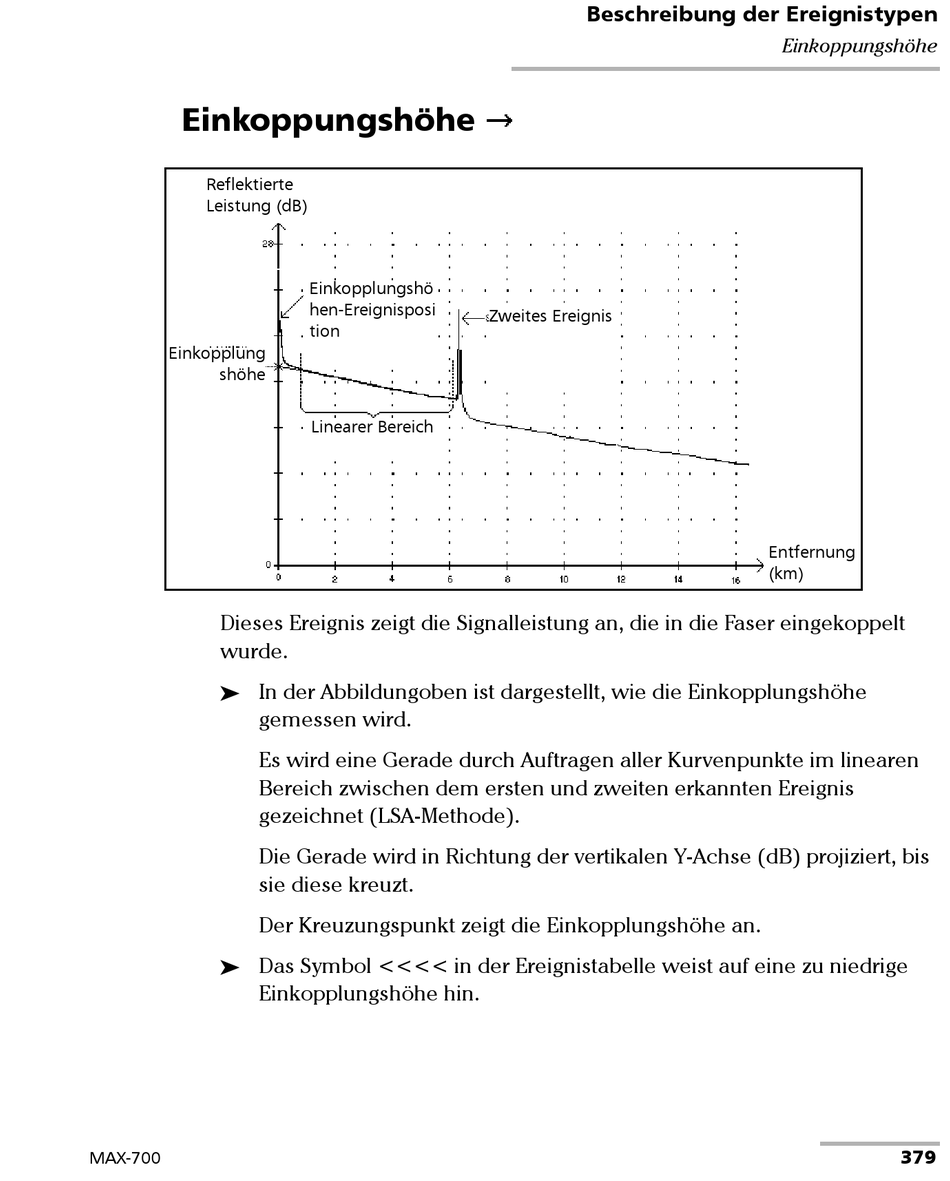

Dieses Ereignis zeigt die Signalleistung an, die in die Faser eingekoppelt
wurde.
In der Abbildungoben ist dargestellt, wie die Einkopplungshöhe

gemessen wird.
Es wird eine Gerade durch Auftragen aller Kurvenpunkte im linearen
Bereich zwischen dem ersten und zweiten erkannten Ereignis
gezeichnet (LSA-Methode).
Die Gerade wird in Richtung der vertikalen Y-Achse (dB) projiziert, bis
sie diese kreuzt.
Der Kreuzungspunkt zeigt die Einkopplungshöhe an.
Das Symbol <<<< in der Ereignistabelle weist auf eine zu niedrige

Einkopplungshöhe hin.
