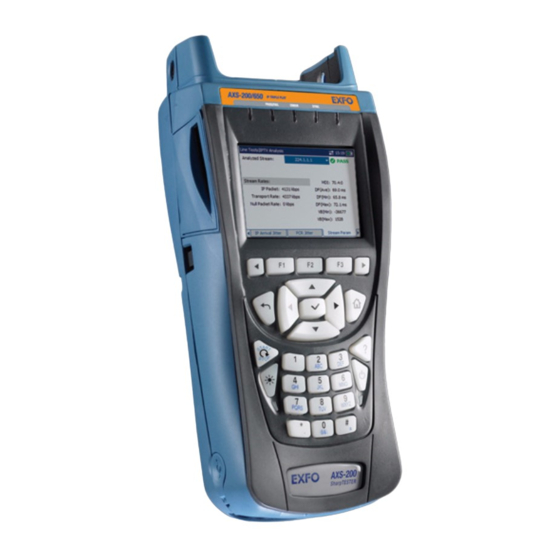

Bedienungsanleitung
AXS-200/650
IP Triple-Play-Testset

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für EXFO AXS-200

Inhaltszusammenfassung für EXFO AXS-200

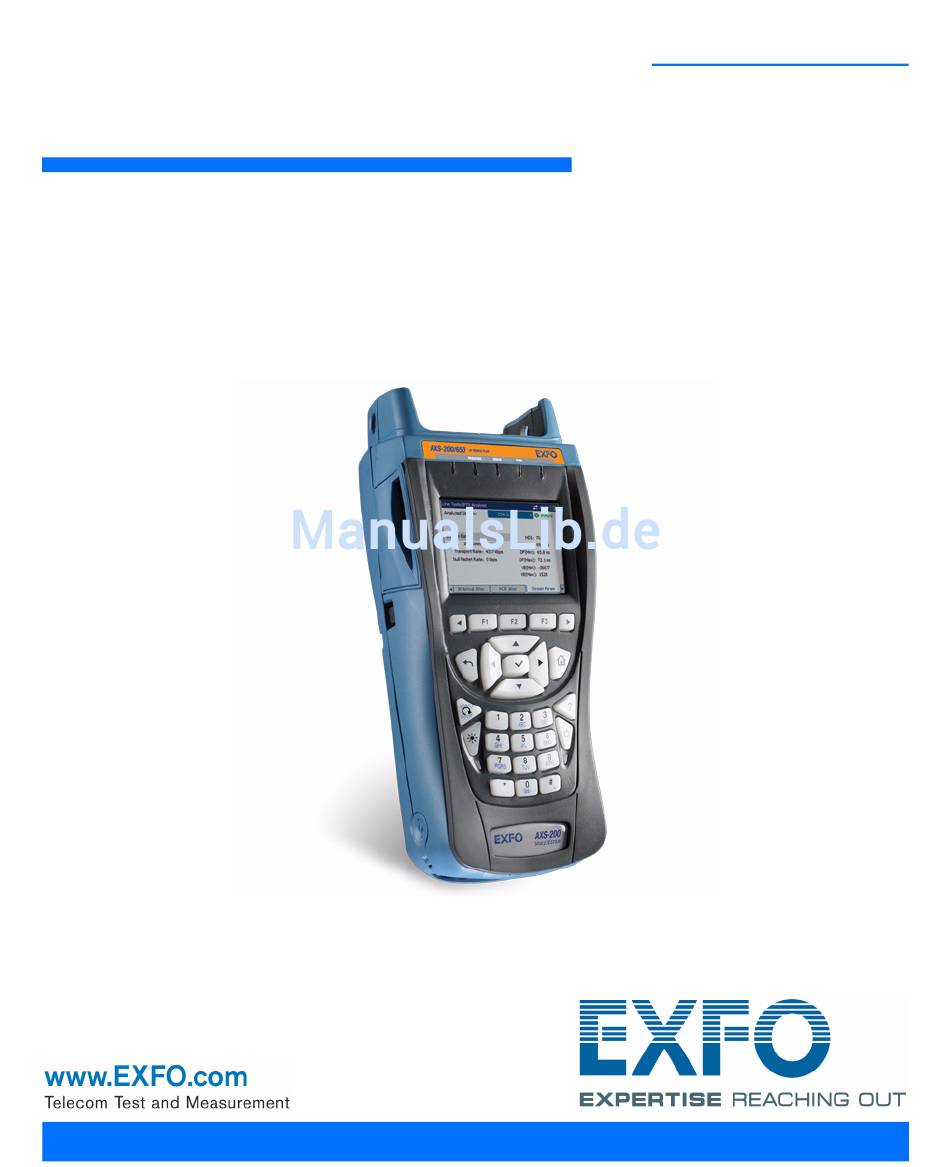

  • Seite 1 Bedienungsanleitung AXS-200/650 IP Triple-Play-Testset...
  • Seite 2 Aufzeichnung oder mit Informationsspeicherungs- und Informationswiedergewinnungssystemen reproduziert oder übertragen werden. Die von EXFO bereitgestellten Informationen sind in der Regel verständlich und zuverlässig. EXFO übernimmt jedoch keine Verantwortung für die Nutzung dieser Informationen, für Patentverletzungen jeglicher Art und für Anspruchsrechte Dritter, die durch die Nutzung dieser Informationen entstehen können.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Inhalt Informationen zur Zertifizierung ..................... v 1 Einführung in das AXS-200/650 IP Triple-Play-Testset ........ 1 Hauptfunktionen ........................1 Typische Einatzbereiche ......................2 Verbindungen .........................2 Navigation im AXS-200/650 ....................3 Vorschriften ..........................4 2 Einstellungen für 10/100 Ethernet-basierte Tests ........5 3 Durchführen eines IPTV-Tests ............... 7 10/100 Ethernet-Videoanalysesetup ..................7...
  • Seite 4 Inhalt 9 Garantie .......................87 Allgemeine Hinweise zur Garantie ..................87 Haftung ..........................88 Garantieausschlüsse ......................88 Zertifizierung ........................89 Wartung und Reparatur ......................89 EXFO Internationale Servicefachhandel .................91 A Technische Daten ..................93 Index .........................95 AXS-200/650...

  • Seite 5: Informationen Zur Zertifizierung

    Informationen zur Zertifizierung F.C.C.-Benutzerinformation Elektronische Testausrüstungen unterliegen in den Vereinigten Staaten nicht den FCC-Bestimmungen des Paragrafen 15. Nachweisprüfungen werden jedoch systematisch an den meisten Geräten von EXFO durchgeführt. -Benutzerinformation Elektronische Testausrüstungen unterliegen der EMV-Richtlinie der Europäischen Union. Die Norm EN61326 enthält die EMV-Anforderungen für Labor-, Mess- und Überwachungsausrüstungen.
  • Seite 6 DECLARATION OF CONFORMITY Application of Council Directive(s): 73/23/EEC - The Low Voltage Directive 89/336/EEC - The EMC Directive And their amendments Manufacturer’s Name: EXFO Electro-Optical Engineering Inc. Manufacturer’s Address: 400 Godin Avenue, Quebec, Quebec Canada, G1M 2K2 (418) 683-0211 Equipment Type/Environment: Test &...

  • Seite 7: Einführung In Das Axs-200/650 Ip Triple-Play-Testset

    Einführung in das AXS-200/650 IP Triple-Play-Testset Das AXS-200/650 IP Triple-Play-Testset ist ein Handheld-Gerät für Triple-Play-Qualitätsmessungen (Quality of Experience, QoE). Es ermöglicht eine schnelle und zuverlässige Bereitstellung von IPTV-, VoIP- und Datendiensten am Kundenstandort. Das AXS-200/650 überprüft dabei nicht nur die Dienstqualität für jeden einzelnen Kunden, sondern führt zudem Messungen der Empfangsleistung durch, einschließlich der...

  • Seite 8: Typische Einatzbereiche

    Einführung in das AXS-200/650 IP Triple-Play-Testset Typische Einatzbereiche Typische Einatzbereiche Das AXS-200/650 versetzt Sie in die Lage, direkt am Kundenstandort Tests für verschiedene Anwendungen per Ethernet durchzuführen: CPE-Testfunktion IPTV-Analyse Datenanalyse VoIP-Analyse Verbindungen An der Oberseite des AXS-200/650-Moduls befinden sich Anschlüsse für Wide Area Networks (WAN) und Local Area Networks (LAN).

  • Seite 9: Navigation Im Axs-200/650

    Einführung in das AXS-200/650 IP Triple-Play-Testset Navigation im AXS-200/650 Navigation im AXS-200/650 Die folgenden Anweisungen erläutern, wie Sie in den Menüs und Fenstern des AXS-200/650 navigieren: Verwenden Sie zum Blättern durch die Menüelemente die Pfeiltasten. Um eine Auswahl zu bestätigen oder ein Menüelement aufzurufen, drücken Sie...

  • Seite 10: Vorschriften

    Einführung in das AXS-200/650 IP Triple-Play-Testset Vorschriften Vorschriften Machen Sie sich vor der Inbetriebnahme des hierin beschriebenen Produkts mit den folgenden Sicherheitsvorschriften vertraut: ARNUNG Bezieht sich auf eine mögliche Gefahr für den Benutzer. Der unsachgemäße Betrieb des Geräts kann zum Tod oder zu schweren Verletzungen führen.

  • Seite 11: Einstellungen Für 10/100 Ethernet-Basierte Tests

    Einstellungen für 10/100 Ethernet-basierte Tests Zu den Ethernet-Tests gehören die CPE-Testfunktion sowie Video-, Daten- und Sprachanalysen. Auswahl eines Ethernet-Testtyps: 1. Wählen Sie im Fenster 10/100 Ethernet-basierte Tests mithilfe der Auf-/Ab-Pfeile den gewünschten Test oder das Profil-Setup aus. 2. Drücken Sie , um das Testfenster zu öffnen.
  • Seite 12 4. Verwenden Sie die Auf-/Ab-Pfeile, um Current Profile Name zu markieren. 5. Drücken Sie , um Ihre Auswahl zu bestätigen, oder verwenden Sie den alphanumerischen Tastaturblock, um einen Profilnamen einzugeben. 6. Drücken Sie den Rechts-Pfeil, um das ausgewählte Profil zu Speichern. AXS-200/650...

  • Seite 13: Durchführen Eines Iptv-Tests

    Durchführen eines IPTV-Tests In diesem Kapitel werden die Verfahren zum Konfigurieren von Videoanalysen und Anzeigen von Analyseergebnissen beschrieben. 10/100 Ethernet-Videoanalysesetup In diesem Fenster können Sie viele Parameter, die über die verschiedenen Seiten des Fensters aufgerufen werden können, einstellen. Anzeige der verfügbaren Seiten: Drücken Sie die Links-/Rechts-Funktionspfeile auf jeder Seite der F1-, F2- und F3-Tasten.
  • Seite 14 Die verfügbaren Parameter lauten wie folgt: Zugriff gibt die Art des WAN-Zugriffs an, entweder Überbrückung oder Weitergeleitet. Die Verbindung ist entweder PPPoE (Point-to-Point Protocol over Ethernet) oder Ethernet, jedoch nur wenn Sie Weitergeleitet als Parameter für den Zugriff ausgewählt haben. AXS-200/650...
  • Seite 15 Durchführen eines IPTV-Tests 10/100 Ethernet-Videoanalysesetup VLAN-Unterstützung erlaubt es dem Gerät, WAN-markierte Ethernet-Frames über das virtuelle LAN (VLAN) zu analysieren und weiterzugeben. VLAN-ID ist ein Tag eines virtuellen LAN-Netzwerks (VLAN) von 0 bis 4.094. VLAN-Priorität legt die Priorität des virtuellen LAN-Netzwerks (VLAN) auf einer Skala von 0 bis 7 fest.
  • Seite 16 LieferantenID ist der Name des Geräts, bestehend aus maximal 80 Zeichen. Lokale MAC-Adresse ist entweder Standard für die interne MAC-Adresse des Geräts oder benutzerdefiniert. MAC-Adresse ist eine spezifische MAC-Adresse mit maximal 17 Zeichen, wenn Sie beim vorherigen Parameter Benutzerdefiniert ausgewählt haben. AXS-200/650...
  • Seite 17 Durchführen eines IPTV-Tests 10/100 Ethernet-Videoanalysesetup So wählen Sie die zu konfigurierenden WAN-IP-Parameter aus: 1. Drücken Sie auf dem Bildschirm Video-Analyse die Links-/Rechts-Funktionspfeile, bis die Seite WAN-IP angezeigt wird. 2. Drücken Sie die Tasten F1, F2 oder F3 direkt unterhalb der Seite, um die Auswahl zu treffen.
  • Seite 18 PVID zu erkennen. LAN-DHCP-Server ermöglicht den DHCP (Dynamic Host Configuration Protocol)-Modus für die LAN-Seite der Verbindung. LAN-IP-Adresse ist die IP-Adresse des Geräts im lokalen Netzwerk. LAN-Subnetzmaske ist die Netzwerkadresse, die zur Identifizierung genutzt wird, wenn die IP-Adresse innerhalb desselben LANs ist. AXS-200/650...
  • Seite 19 Durchführen eines IPTV-Tests 10/100 Ethernet-Videoanalysesetup So wählen Sie die zu konfigurierenden LAN-Parameter aus: 1. Drücken Sie auf dem Bildschirm Video-Analyse die Links-/Rechts-Funktionspfeile, bis die Seite LAN-Setup angezeigt wird. 2. Drücken Sie die Tasten F1, F2 oder F3 direkt unterhalb der Seite, um die Auswahl zu treffen.
  • Seite 20 LAN- als auch von der WAN-Seite weitergibt. Verbindungs- und Leave-Anforderungen können nicht generiert werden, da die IGMP-Nachrichten nicht abgeschlossen werden. STB-Emulation bedeutet, dass das Gerät den STB-Netzwerkabschluss emuliert (nur im Überbrückungs-Zugriffsmodus). Verbindungs- und Leave-Anforderungen werden von dem Gerät stellvertretend für das emulierte Gerät versandt. AXS-200/650...
  • Seite 21 Durchführen eines IPTV-Tests 10/100 Ethernet-Videoanalysesetup Für STB-IP-Abruf ist entweder Dynamisch, d. h. der Access Concentrator bzw. Broadband Remote Access Server weist der Set-Top-Box eine temporäre IP-Adresse zu, oder Statisch festgelegt, d.-h. Sie geben die IP-Adresse der Set-Top-Box ein. STB-LieferantenID ist der Name der Set-Top-Box, bestehend aus maximal 80-Zeichen.
  • Seite 22 MDI:DF (ms) ist das Verhältnis von MDI (Media Delivery Index) zum DF (Delay Factor) in Millisekunden, von 0 bis 999. MDI:MLR (Pakete/s) ist das Verhältnis von MDI (Media Delivery Index) zum MLR (Media Loss Rate) in Paketen pro Sekunde, von 0 bis 999. AXS-200/650...
  • Seite 23 Durchführen eines IPTV-Tests 10/100 Ethernet-Videoanalysesetup So wählen Sie die zu konfigurierenden Testschwellwertparameter aus: 1. Drücken Sie auf dem Bildschirm Video-Analyse die Links-/Rechts-Funktionspfeile, bis die Seite Testschwellwerte angezeigt wird. 2. Drücken Sie die Tasten F1, F2 oder F3 direkt unterhalb der Seite, um die Auswahl zu treffen.

  • Seite 24: Anzeigen Der 10/100 Ethernet-Videoanalyseergebnisse

    Gerät anzeigt, dass dieser sich im Leerlaufmodus befindet. Mit Speichern können Sie die aktuellen Testergebnisse sichern. Standardmäßig verwendet das Gerät das aktuelle Datum und die Zeit als Dateiname. Mit Öffnen können Sie auf die zuvor gespeicherten aktuellen Testergebnisse zugreifen. AXS-200/650...
  • Seite 25 Durchführen eines IPTV-Tests Anzeigen der 10/100 Ethernet-Videoanalyseergebnisse So speichern Sie den aktuellen Test unter einem anderen Dateinamen: 1. Benutzen Sie die Auf-/Ab-Pfeile, um die Funktion Speichern auszuwählen, und drücken Sie 2. Benutzen Sie den alphanumerischen Tastaturblock, um einen Dateinamen einzugeben. Verbindungsstatus Auf der Seite Verbindungsstatus können Sie sich die Bedingungen der Verbindung für den Test, der im Video-Analysesetup konfiguriert wurde,...
  • Seite 26 IP-Adresse innerhalb desselben WAN ist. DNS1 ist die Adresse des primären Domain Name Servers, der vom Gerät verwendet werden soll. DNS2 ist die Adresse des sekundären Domain Name Servers, der vom Gerät verwendet werden soll. AXS-200/650...

  • Seite 27: Netzwerkaktivität

    Durchführen eines IPTV-Tests Anzeigen der 10/100 Ethernet-Videoanalyseergebnisse LAN-Status Auf der Seite LAN-Status können Sie die im Video-Analysesetup konfigurierten Kundeninformationen anzeigen lassen. Die verfügbaren Informationen lauten wie folgt: STB-IP-Adresse ist die IP-Adresse der an den LAN-Port angeschlossenen Set-Top-Box (STB). STB-MAC-Adresse ist die MAC-Adresse der an den LAN-Port angeschlossenen STB.
  • Seite 28 Max. verzeichneter Jitter ist der größte entdeckte Jitter in ms. Mittl. Jitter ist der fortlaufende erkannte Jitter-Durchschnitt in ms. Die Standardabweichung basiert auf der Größe der fortlaufenden Proben. Der Graph zeigt die IP-Ankunftsjitter-Ergebnisse über einen Zeitraum von acht Minuten an. AXS-200/650...
  • Seite 29 Durchführen eines IPTV-Tests Anzeigen der 10/100 Ethernet-Videoanalyseergebnisse PCR-Jitter Auf der Seite PCR-Jitter können Sie sich den PASS/FAIL-Status des Spitze-zu-Spitze-PCR-Jitters für die kurzfristige Schwankung bei der Dauer der PCR-(Program Clock Reference)-Informationsankunft beim Videodekoder anzeigen lassen. Die verfügbaren Testergebnisse lauten wie folgt: PCR-Paketrate ist die über den Zeitraum von einer Sekunde überwachte Anzahl empfangener...
  • Seite 30 MDI steht für Media Delivery Index und bezeichnet die Rate von IP-akkumulierten Jittern und Paketverlust für den Videostream. DF (Ave) ist der durchschnittliche Verzögerungsfaktor (Delay Factor, DF) bzw. die durchschnittliche Dauer, um die ein Video im virtuellen Puffer aufgrund kumulierter IP-Paketjitter und IP-Paketerstellung verzögert werden muss. AXS-200/650...
  • Seite 31 Durchführen eines IPTV-Tests Anzeigen der 10/100 Ethernet-Videoanalyseergebnisse DF (Min) ist der minimale Verzögerungsfaktor (Delay Factor, DF) bzw. die minimale Dauer, um den ein Video im virtuellen Puffer aufgrund akkumulierter IP-Paketjitter und IP-Paketerstellung verzögert werden muss. DF (Max) ist der maximale Verzögerungsfaktor (Delay Factor, DF) bzw.

  • Seite 32: Igmp-Überwachung

    Auf der Seite IGMP-Überwachung können Sie bestätigen, dass IGMP-Verkehr zwischen dem Zentralnetzwerk und der STB besteht und sich die Statistik anzeigen lassen. Verfügbare Statistiken: Abfragen zählt die IGMP-Abfragen, die vom Netzwerk ausgegeben wurden. Verbindungsanforderung ist die Anzahl unaufgeforderter IGMP-„Verbindungsanforderungen“ von der STB an den Benutzer. AXS-200/650...
  • Seite 33 Durchführen eines IPTV-Tests Anzeigen der 10/100 Ethernet-Videoanalyseergebnisse Leave-Anforderung ist die Anzahl unaufgeforderter IGMP-„Leave-Anforderungen“ von der STB an den Benutzer. Letzte Anforderung zeigt die Multicast-Adressen für Verbinden/Leave-Kanäle an. Zap-Zeit (ms) ist die Zeit, die für einen Kanalwechsel oder eine Verbindung benötigt wird und stellt einen wichtigen Faktor bei der Auswertung der IPTV-QoS dar.
  • Seite 34 301 – Dauerhaft verschoben 302 – Vorübergehend verschoben 303 – Sonstiges 304 – Geändert 305 – Proxy verwenden 400 – Fehlerhafte Anforderung 401 – Nicht autorisiert 402 – Zahlung erforderlich 403 – Verboten 404 – Nicht gefunden 405 – Methode unzulässig AXS-200/650...
  • Seite 35 Durchführen eines IPTV-Tests Anzeigen der 10/100 Ethernet-Videoanalyseergebnisse 406 – Nicht akzeptabel 407 – Proxy-Authentifizierung erforderlich 408 – Anforderungszeitüberschreitung 410 – Vorüber 411 – Länge erforderlich 412 – Voraussetzung fehlgeschlagen 413 – Anforderungseinheit zu groß 414 – Anforderungs-URI zu groß 415 – Nicht unterstützte Medien 451 –...

  • Seite 36: Videostream

    Unicast: Unicast-Streaming über eine auf UDP oder RTP/UDP basierende Verbindung. Multicast: Multicast-Streaming über eine auf UDP oder RTP/UDP basierende Verbindung. Raten (kbit/s) zeigt die IP-Paketrate für diesen Videostream an. Verwendung ist der Prozentsatz der Gesamtbandbreite, die von dem betreffenden Videostream genutzt wird. AXS-200/650...
  • Seite 37 Durchführen eines IPTV-Tests Anzeigen der 10/100 Ethernet-Videoanalyseergebnisse Datenstrominhalt Auf der Seite Datenstrominhalt können Sie sich statistische Informationen zu Video, Audio und dem Inhalt der Programmverknüpfungs-/ Übersichtstabelle für jeden Analysierten Datenstrom eines MPEG-Videos anzeigen lassen. Die verfügbaren Testergebnisse lauten wie folgt: PID ist ein einzigartiger Ganzzahl-Wert, der den Datentyp, der in der Paketnutzlast des...
  • Seite 38 MDI:DF ist der Verzögerungsfaktor (DF) für den Media Delivery Index (MDI), der die Dauer, die ein Video im virtuellen Puffer aufgrund akkumulierter IP-Paketjitter und IP-Paketerstellung verzögert werden muss, überwacht. MDI:MLR ist die MLR (Media Loss Rate) für den Media Delivery Index (MDI), die den Medienpaketverlust pro Sekunde überwacht. AXS-200/650...

  • Seite 39: Durchführen Eines Datentests

    Durchführen eines Datentests In diesem Kapitel werden die Verfahren zum Konfigurieren von Datenanalysen und Anzeigen von Analyseergebnissen beschrieben. 10/100 Ethernet-Datenanalysesetup In diesem Fenster können Sie viele Parameter, die über die verschiedenen Seiten des Fensters aufgerufen werden können, einstellen. Anzeige der verfügbaren Seiten: Drücken Sie die Links-/Rechts-Funktionspfeile auf jeder Seite der F1-, F2- und F3-Tasten.
  • Seite 40 Die verfügbaren Parameter lauten wie folgt: Zugriff gibt die Art des WAN-Zugriffs an, entweder Überbrückung oder Weitergeleitet. Die Verbindung ist entweder PPPoE (Point-to-Point Protocol over Ethernet) oder Ethernet, jedoch nur wenn Sie Weitergeleitet als Parameter für den Zugriff ausgewählt haben. AXS-200/650...

  • Seite 41: So Wählen Sie Die Zu Konfigurierenden Wan-Zugriffsparameter Aus

    Durchführen eines Datentests 10/100 Ethernet-Datenanalysesetup VLAN-Unterstützung erlaubt es dem Gerät, WAN-markierte Ethernet-Frames über das virtuelle LAN (VLAN) zu analysieren und weiterzugeben. VLAN-ID ist ein Tag eines virtuellen LAN-Netzwerks (VLAN) von 0 bis 4.094. VLAN-Priorität legt die Priorität des virtuellen LAN-Netzwerks (VLAN) auf einer Skala von 0 bis 7 fest.
  • Seite 42 LieferantenID ist der Name des Geräts, bestehend aus maximal 80 Zeichen. Lokale MAC-Adresse ist entweder Standard für die interne MAC-Adresse des Geräts oder benutzerdefiniert. MAC-Adresse ist eine spezifische MAC-Adresse mit maximal 17 Zeichen, wenn Sie beim vorherigen Parameter Benutzer ausgewählt haben. AXS-200/650...
  • Seite 43 Durchführen eines Datentests 10/100 Ethernet-Datenanalysesetup So wählen Sie die zu konfigurierenden WAN-IP-Parameter aus: 1. Drücken Sie auf dem Bildschirm Datenanalyse die Links-/Rechts-Funktionspfeile, bis die Seite WAN-IP angezeigt wird. 2. Drücken Sie die Tasten F1, F2 oder F3 direkt unterhalb der Seite, um die Auswahl zu treffen.
  • Seite 44 PVID zu erkennen. LAN-DHCP-Server ermöglicht den DHCP (Dynamic Host Configuration Protocol)-Modus für die LAN-Seite der Verbindung. LAN-IP-Adresse ist die IP-Adresse des Geräts im lokalen Netzwerk. LAN-Subnetzmaske ist die Netzwerkadresse, die zur Identifizierung genutzt wird, wenn die IP-Adresse innerhalb desselben LANs ist. AXS-200/650...
  • Seite 45 Durchführen eines Datentests 10/100 Ethernet-Datenanalysesetup So wählen Sie die zu konfigurierenden LAN-Parameter aus: 1. Drücken Sie auf dem Bildschirm Datenanalyse die Links-/Rechts-Funktionspfeile, bis die Seite LAN-Setup angezeigt wird. 2. Drücken Sie die Tasten F1, F2 oder F3 direkt unterhalb der Seite, um die Auswahl zu treffen.

  • Seite 46: Anzeigen Der 10/100 Ethernet-Datenanalyseergebnisse

    Gerät anzeigt, dass dieser sich im Leerlaufmodus befindet. Mit Speichern können Sie die aktuellen Testergebnisse sichern. Standardmäßig verwendet das Gerät das aktuelle Datum und die Zeit als Dateiname. Mit Öffnen können Sie auf die zuvor gespeicherten aktuellen Testergebnisse zugreifen. AXS-200/650...
  • Seite 47 Durchführen eines Datentests Anzeigen der 10/100 Ethernet-Datenanalyseergebnisse So speichern Sie den aktuellen Test unter einem anderen Dateinamen: 1. Benutzen Sie die Auf-/Ab-Pfeile, um die Funktion Speichern auszuwählen, und drücken Sie 2. Verwenden Sie den alphanumerischen Tastaturblock, um einen Dateinamen einzugeben. Verbindungsstatus Auf der Seite Verbindungsstatus können Sie sich die Bedingungen der Verbindung für den Test, der im Datenanalysesetup konfiguriert wurde,...
  • Seite 48 IP-Adresse innerhalb des WAN ist. Gateway ist die IP-Adresse des standardmäßigen Gateways. DNS1 ist die Adresse des primären Domain Name Servers, der vom Gerät verwendet werden soll. DNS2 ist die Adresse des sekundären Domain Name Servers, der vom Gerät verwendet werden soll. AXS-200/650...
  • Seite 49 Durchführen eines Datentests Anzeigen der 10/100 Ethernet-Datenanalyseergebnisse LAN-Status Auf der Seite LAN-Status können Sie die im Datenanalysesetup konfigurierten Kundeninformationen anzeigen lassen. Die verfügbaren Informationen lauten wie folgt: Client-IP ist die IP-Adresse des an den LAN-Port angeschlossenen Netzwerkgeräts. Client-MAC-Adr ist die MAC-Adresse des an den LAN-Port angeschlossenen Netzwerkgeräts.
  • Seite 50 Auf der Seite Empfangsraten können Sie die maximal erreichten Empfangsraten für die Datenstromlayer der Verbindung anzeigen. Die verfügbaren Testergebnisse lauten wie folgt: Ethernet-Rate (kbit/s) ist die effektiv erreichte Empfangsrate. Max. Empfangsrate (kbit/s) ist die maximale Empfangsrate des Datenstroms der Verbindung. AXS-200/650...
  • Seite 51 Durchführen eines Datentests Anzeigen der 10/100 Ethernet-Datenanalyseergebnisse Senderaten Auf der Seite Senderaten können Sie die effektiv erreichten Senderaten für die Datenstromlayer der Verbindung anzeigen. Die verfügbaren Testergebnisse lauten wie folgt: Ethernet-Rate (kbit/s) ist die effektiv erreichte Senderate. Max. Senderate (kbit/s) ist die maximale Senderate des Datenstroms der Verbindung.

  • Seite 53: Durchführen Eines Voip-Tests

    Durchführen eines VoIP-Tests In diesem Kapitel werden die Verfahren zum Konfigurieren von Sprachanalysen und Anzeigen von Analyseergebnissen beschrieben. 10/100 Ethernet-Sprachanalysesetup In diesem Fenster können Sie viele Parameter, die über die verschiedenen Seiten des Fensters aufgerufen werden können, einstellen. Anzeige der verfügbaren Seiten: Drücken Sie die Links-/Rechts-Funktionspfeile auf jeder Seite der F1-, F2- und F3-Tasten.
  • Seite 54 Die verfügbaren Parameter lauten wie folgt: Zugriff gibt die Art des WAN-Zugriffs an, entweder Überbrückung oder Weitergeleitet. Die Verbindung ist entweder PPPoE (Point-to-Point Protocol over Ethernet) oder Ethernet, jedoch nur wenn Sie Weitergeleitet als Parameter für den Zugriff ausgewählt haben. AXS-200/650...
  • Seite 55 Durchführen eines VoIP-Tests 10/100 Ethernet-Sprachanalysesetup VLAN-Unterstützung erlaubt es dem Gerät, WAN-markierte Ethernet-Frames über das virtuelle LAN (VLAN) zu analysieren und weiterzugeben. VLAN-ID ist ein Tag eines virtuellen LAN-Netzwerks (VLAN) von 0 bis 4.094. VLAN-Priorität legt die Priorität des virtuellen LAN-Netzwerks (VLAN) auf einer Skala von 0 bis 7 fest.
  • Seite 56 LieferantenID ist der Name des Geräts, bestehend aus maximal 80 Zeichen. Lokale MAC-Adresse ist entweder Standard für die interne MAC-Adresse des Geräts oder benutzerdefiniert. MAC-Adresse ist eine spezifische MAC-Adresse mit maximal 17 Zeichen, wenn Sie beim vorherigen Parameter Benutzer ausgewählt haben. AXS-200/650...
  • Seite 57 Durchführen eines VoIP-Tests 10/100 Ethernet-Sprachanalysesetup So wählen Sie die zu konfigurierenden WAN-IP-Parameter aus: 1. Drücken Sie auf dem Bildschirm Sprachanalyse die Links-/Rechts-Funktionspfeile, bis die Seite WAN-IP angezeigt wird. 2. Drücken Sie die Tasten F1, F2 oder F3 direkt unterhalb der Seite, um die Auswahl zu treffen.
  • Seite 58 PVID zu erkennen. LAN-DHCP-Server ermöglicht den DHCP (Dynamic Host Configuration Protocol)-Modus für die LAN-Seite der Verbindung. LAN-IP-Adresse ist die IP-Adresse des Geräts im lokalen Netzwerk. LAN-Subnetzmaske ist die Netzwerkadresse, die zur Identifizierung genutzt wird, wenn die IP-Adresse innerhalb desselben LANs ist. AXS-200/650...
  • Seite 59 Durchführen eines VoIP-Tests 10/100 Ethernet-Sprachanalysesetup So wählen Sie die zu konfigurierenden LAN-Parameter aus: 1. Drücken Sie auf dem Bildschirm Sprachanalyse die Links-/Rechts-Funktionspfeile, bis die Seite LAN-Setup angezeigt wird. 2. Drücken Sie die Tasten F1, F2 oder F3 direkt unterhalb der Seite, um die Auswahl zu treffen.
  • Seite 60 Die verfügbaren Parameter lauten wie folgt: Jitter-Schwellwert (ms) ist ein Wert entsprechend den Netzwerkeigenschaften von 0 bis 200 Millisekunden und wird als Pass/Fail-Kriterium für die QoS genutzt. VerlorPaket (%) ist ein Prozentsatz der Gesamtpaketrate und wird als Pass/Fail-Kriterium für die QoS genutzt. AXS-200/650...
  • Seite 61 Durchführen eines VoIP-Tests 10/100 Ethernet-Sprachanalysesetup So wählen Sie die zu konfigurierenden Testschwellwertparameter aus: 1. Drücken Sie auf dem Bildschirm Sprachanalyse die Links-/Rechts-Funktionspfeile, bis die Seite Testschwellwerte angezeigt wird. 2. Drücken Sie die Tasten F1, F2 oder F3 direkt unterhalb der Seite, um die Auswahl zu treffen.

  • Seite 62: Anzeigen Der 10/100 Ethernet-Sprachanalyseergebnisse

    Gerät anzeigt, dass dieser sich im Leerlaufmodus befindet. Mit Speichern können Sie die aktuellen Testergebnisse sichern. Standardmäßig verwendet das Gerät das aktuelle Datum und die Zeit als Dateiname. Mit Öffnen können Sie auf die zuvor gespeicherten aktuellen Testergebnisse zugreifen. AXS-200/650...
  • Seite 63 Durchführen eines VoIP-Tests Anzeigen der 10/100 Ethernet-Sprachanalyseergebnisse So speichern Sie den aktuellen Test unter einem anderen Dateinamen: 1. Benutzen Sie die Auf-/Ab-Pfeile, um die Funktion Speichern auszuwählen, und drücken Sie 2. Benutzen Sie den alphanumerischen Tastaturblock, um einen Dateinamen einzugeben. Verbindungsstatus Auf der Seite Verbindungsstatus können Sie sich die Bedingungen der Verbindung für den Test, der im Sprachanalysesetup konfiguriert wurde,...
  • Seite 64 IP-Adresse innerhalb desselben WAN ist. DNS1 ist die Adresse des primären Domain Name Servers, der vom Gerät verwendet werden soll. DNS2 ist die Adresse des sekundären Domain Name Servers, der vom Gerät verwendet werden soll. AXS-200/650...
  • Seite 65 Durchführen eines VoIP-Tests Anzeigen der 10/100 Ethernet-Sprachanalyseergebnisse LAN-Status Auf der Seite LAN-Status können Sie die im Sprachanalysesetup konfigurierten Kundeninformationen anzeigen lassen. Die verfügbaren Informationen lauten wie folgt: Client-IP ist die IP-Adresse des an den Ethernet-Port angeschlossenen Netzwerkgeräts. Client MAC Adr ist die gültige MAC-Adresse des Netzwerkgeräts, das das Gerät während des Testvorgangs emulieren soll.
  • Seite 66 Media Gateway Controllers (MGCs) oder Call Agents (CAs) bekannt sind. SCCP (Skinny Call Control Protocol) sind eine Reihe digitaler Gateways, zu denen die Sprachmodule DT-24+, DT-30+ und Catalyst WS-X6608-x1 gehören. SIP (Session Initiation Protocol) ist ein Signalprotokoll zum Sitzungsaufbau in einem IP-Netzwerk. AXS-200/650...
  • Seite 67 Durchführen eines VoIP-Tests Anzeigen der 10/100 Ethernet-Sprachanalyseergebnisse Anrufprotokoll Auf der Seite Anrufprotokoll können Sie sich die Details zum Anruffluss für das erkannte Sprachprotokoll anzeigen lassen. Die Sprachprotokolle lauten wie folgt: MGCP (Media Gateway Control Protocol) ist ein Protokoll zur Kontrolle von VoIP-Anrufen durch externe Anruf-Kontrollelemente, die auch als Media Gateway Controllers (MGCs) oder Call...
  • Seite 68 Verlorene zeigt die Gesamtzahl verlorener VoIP-Pakete, die während der Konversation nie empfangen wurden, an. Dupl/OOS-zeigt die Gesamtzahl der duplizierten (Dupl) und außerhalb der Sequenz (OOS) liegenden Pakete an. %Ungültiges steht für einen QoS-Referenzfaktor verlorener Pakete, die während einer VoIP-Konversation gefunden wurden. AXS-200/650...
  • Seite 69 Durchführen eines VoIP-Tests Anzeigen der 10/100 Ethernet-Sprachanalyseergebnisse Jitter-Analyse Auf der Seite Jitter-Analyse können Sie sich den Status der Anrufqualität durch Darstellung der geschätzten Varianz bei der Zwischenankunftszeit des RTP-Datenpakets anzeigen lassen. Die verfügbaren Testergebnisse lauten wie folgt: Mittl. Jitter ist der fortlaufende Jitter-Durchschnitt.
  • Seite 70 Mitteilung FAIL an. Die verfügbaren Testergebnisse lauten wie folgt: WAN-Verbindung ist die Wide Area Network (WAN)-Verbindung zum Internet Service Provider (ISP). IP-Paketverlust ist die Gesamtzahl der verlorenen VoIP-Pakete innerhalb des Schwellwertbereichs. IP-Paketjitter ist die Varianz bei der Zwischenankunftszeit des RTP-Datenpakets. AXS-200/650...

  • Seite 71: Durchführen Von Cpe-Tests

    Durchführen von CPE-Tests In diesem Kapitel werden die Verfahren zum Konfigurieren von CPE-Tests und Anzeigen von Testergebnissen beschrieben. 10/100 Ethernet-CPE-Testkonfiguration In diesem Fenster können Sie viele Parameter, die über die verschiedenen Seiten des Fensters aufgerufen werden können, einstellen. Anzeige der verfügbaren Seiten: Drücken Sie die Links-/Rechts-Funktionspfeile auf jeder Seite der F1-, F2- und F3-Tasten.
  • Seite 72 (Internet Service Provider, Anbieter) erforderlich sind. Die verfügbaren Parameter lauten wie folgt: Unter Verbindung ist entweder PPPoE (Point-to-Point Protocol over Ethernet) oder Ethernet eingestellt. VLAN-Unterstützung erlaubt es dem Gerät, WAN-markierte Ethernet-Frames über das virtuelle LAN (VLAN) zu analysieren und weiterzugeben. AXS-200/650...
  • Seite 73 Durchführen von CPE-Tests 10/100 Ethernet-CPE-Testkonfiguration VLAN-ID ist ein Tag eines virtuellen LAN-Netzwerks (VLAN) von 0 bis 4.094. VLAN-Priorität legt die Priorität des virtuellen LAN-Netzwerks (VLAN) auf einer Skala von 0 bis 7 fest. So wählen Sie die zu konfigurierenden WAN-Zugriffsparameter aus: 1.
  • Seite 74 LieferantenID ist der Name des Geräts, bestehend aus maximal 80 Zeichen. Lokale MAC-Adresse ist entweder Standard für die interne MAC-Adresse des Geräts oder benutzerdefiniert. MAC-Adresse ist eine spezifische MAC-Adresse mit maximal 17 Zeichen, wenn Sie beim vorherigen Parameter Benutzer ausgewählt haben. AXS-200/650...
  • Seite 75 Durchführen von CPE-Tests 10/100 Ethernet-CPE-Testkonfiguration So wählen Sie die zu konfigurierenden WAN-IP-Parameter aus: 1. Drücken Sie auf dem Bildschirm CPE-Tests die Links-/Rechts-Funktionspfeile, bis die Seite WAN-IP angezeigt wird. 2. Drücken Sie die Tasten F1, F2 oder F3 direkt unterhalb der Seite, um die Auswahl zu treffen.
  • Seite 76 Zeitüberschreitung ist die Zeit in Sekunden von 0 bis 99, die das Gerät auf eine Rückmeldung vom Zielgerät wartet, bevor eine Zeitüberschreitung angezeigt wird. MaxHops ist die Anzahl der Hops von 0 bis 99, über die das Gerät versuchen wird, eine Ziel-IP-Adresse zu erreichen. AXS-200/650...
  • Seite 77 Durchführen von CPE-Tests 10/100 Ethernet-CPE-Testkonfiguration So wählen Sie die zu konfigurierenden Ping-Parameter aus: 1. Drücken Sie auf dem Bildschirm CPE-Tests die Links-/Rechts-Funktionspfeile, bis die Seite Ping-Param angezeigt wird. 2. Drücken Sie die Tasten F1, F2 oder F3 direkt unterhalb der Seite, um die Auswahl zu treffen.
  • Seite 78 Download-Test erforderlich ist. Name der Hochladedatei ist der Name der hochzuladenden Datei, bestehend aus höchstens 128 Zeichen. Dateigröße: (KBytes) bezeichnet die Anzahl an Byte bzw. die Größe der Datei, die auf den Server hochgeladen werden soll. AXS-200/650...
  • Seite 79 Durchführen von CPE-Tests 10/100 Ethernet-CPE-Testkonfiguration So wählen Sie die zu konfigurierenden FTP-Parameter aus: 1. Drücken Sie auf dem Bildschirm CPE-Tests die Links-/Rechts-Funktionspfeile, bis die Seite FTP-Geschwindigkeitsp angezeigt wird. 2. Drücken Sie die Tasten F1, F2 oder F3 direkt unterhalb der Seite, um die Auswahl zu treffen.

  • Seite 80: Anzeigen Der 10/100 Ethernet-Cpe-Testergebnisse

    Test, der in CPE-Testkonfiguration konfiguriert wurde, anzeigen lassen. Die verfügbaren Funktionen und Eigenschaften dieses Bildschirms lauten wie folgt: Mit Stop Test/Test Starten wird der laufende Test angehalten bzw. ein Test gestartet, wenn das Gerät anzeigt, dass dieser sich im Leerlaufmodus befindet. AXS-200/650...
  • Seite 81 Durchführen von CPE-Tests Anzeigen der 10/100 Ethernet-CPE-Testergebnisse Mit Speichern können Sie die aktuellen Testergebnisse sichern. Standardmäßig verwendet das Gerät das aktuelle Datum und die Zeit als Dateiname. Mit Öffnen können Sie auf die zuvor gespeicherten aktuellen Testergebnisse zugreifen. So speichern Sie den aktuellen Test unter einem anderen Dateinamen: 1.
  • Seite 82 Auf der Seite WAN Status können Sie sich den Status der Verbindung zwischen Wide Area Network und ISP anzeigen lassen. Die verfügbaren Testergebnisse lauten wie folgt: Status zeigt für die betreffende getestete Leitungsverbindung entweder Verbunden oder Getrennt an. Unter Verbindung ist entweder PPPoE (Point-to-Point Protocol over Ethernet) oder Ethernet eingestellt. AXS-200/650...
  • Seite 83 Durchführen von CPE-Tests Anzeigen der 10/100 Ethernet-CPE-Testergebnisse Zugewiesene IP ist die IP-Adressinformation des Geräts, das zum Zeitpunkt der Anmeldung aktiv an Ihr Netzwerk oder das Internet angeschlossen ist. Gateway ist die IP-Adresse des standardmäßigen Gateways. Subnetz-Maske ist die Netzwerkadresse, die zur Identifizierung genutzt wird, wenn die IP-Adresse innerhalb desselben WAN ist.
  • Seite 84 Ziel-IP-Adresse oder Website, die heruntergeladen wurde. DownloadBytes gibt die Anzahl der empfangenen Byte an. Download-Zeit gibt an, wie lange es gedauert hat, die heruntergeladenen Byte zu empfangen. Download-Geschwindigkeit gibt an, wie schnell das Gerät eine Website oder andere Inhalte herunterladen kann. AXS-200/650...
  • Seite 85 Durchführen von CPE-Tests Anzeigen der 10/100 Ethernet-CPE-Testergebnisse FTP-Geschwindigkeit Auf der Seite FTP-Geschw. können Sie den PASS/FAIL-Status anzeigen, der angibt, ob das in der CPE-Testkonfiguration konfigurierte File Transfer Protocol (FTP) erfolgreich abgeschlossen wurde oder nicht. Die verfügbaren Testergebnisse lauten wie folgt: FTPServer ist die IP-Adresse des verbundenen FTP-Servers.
  • Seite 86 Zeit, den bzw. die ein IP-Paket gebraucht hat, um die Ziel-IP-Adresse zu erreichen. HTTP-Geschwindigkeit gibt Ihnen die Möglichkeit, die Geschwindigkeit, bei der eine gegebene Website oder URL oder ein Internetobjekt vom Gerät heruntergeladen werden können, auszuwerten. FTP-Geschwindigkeit misst die Downloadgeschwindigkeit. AXS-200/650...

  • Seite 87: Wartung

    Wartung Hauptwartung So gewährleisten Sie einen langfristigen und störungsfreien Betrieb des Geräts: Achten Sie darauf, dass das Gerät weder Staub noch Schmutz ausgesetzt ist. Reinigen Sie das Gerätegehäuse und die Vorderseite mit einem leicht angefeuchteten Tuch. Stellen Sie das Gerät an einem sauberen und trockenen Ort bei Zimmertemperatur auf.

  • Seite 88: Recycling Und Entsorgung (Gilt Nur Innerhalb Der Europäischen Union)

    Wenn in einer gesonderten Vereinbarung zwischen EXFO und einem Kunden, Vertragshändler oder Handelspartner nichts anderes vermerkt ist, trägt EXFO die Kosten für die Sammlung, Aufbereitung, Verwertung und Entsorgung von Elektronik-Altgeräten, die nach dem 13. August 2005 in einem EU-Mitgliedsstaat in Verkehr gebracht wurden, gemäß...

  • Seite 89: Fehlersuche

    Fehlersuche Lösen allgemeiner Probleme In der folgenden Tabelle sind allgemeine Probleme und ihre Lösungen aufgeführt. Problem Mögliche Ursache Lösung Das Gerät lässt sich nicht Sie haben nicht lange Drücken Sie 2 Sekunden einschalten. genug gedrückt. lang auf Der Hauptakku ist Laden Sie den Akku, nicht geladen.
  • Seite 90 Vergewissern Sie sich, angeschlossen. dass der Akku ordnungsgemäß angeschlossen ist. Die LED zur Der Akku ist defekt. Wenden Sie sich an EXFO, Ladestandsanzeige oder tauschen Sie den Akku leuchtet gelb. aus. Das Gerät reagiert nicht. Schalten Sie das Gerät aus, indem Sie die Taste gedrückt halten.

  • Seite 91: Kontaktieren Des Technischen Kundendienstes

    Kontaktieren des technischen Kundendienstes Sollten während des Gerätebetriebs Schwierigkeiten auftreten, können Sie sich unter einer der nachstehend aufgeführten Telefonnummern mit EXFO in Verbindung setzen. Der technische Kundendienst ist montags bis freitags von 14:00 Uhr bis 01:00 Uhr mitteleuropäischer Zeit zu erreichen.

  • Seite 92: Transport

    Transportschäden führen. Beachten Sie die nachfolgenden Richtlinien, um eventuelle Transportschäden zu vermeiden: Verwenden Sie für den Transport des Geräts die Originalverpackung. Vermeiden Sie hohe Luftfeuchtigkeit und Temperaturschwankungen. Setzen Sie das Gerät keinem direkten Sonnenlicht aus. Vermeiden Sie unnötige Stöße und Vibrationen. AXS-200/650...

  • Seite 93: Garantie

    Garantie Allgemeine Hinweise zur Garantie EXFO Electro-Optical Engineering Inc. (EXFO) übernimmt für Material- und Fertigungsfehler am Gerät eine Garantie von 12 Monaten, gültig ab Kaufdatum. EXFO garantiert außerdem, dass die angegebenen Spezifikationen bei normalem Gerätebetrieb erfüllt werden. Während der Garantiezeit repariert EXFO nach eigenem Ermessen defekte Geräte, ersetzt diese oder stellt für diese ein Guthaben aus.

  • Seite 94: Haftung

    IN KEINERLEI WEISE IST EXFO FÜR SPEZIELLE, ZUFÄLLIGE ODER FOLGESCHÄDEN VERANTWORTLICH ZU MACHEN. Haftung EXFO haftet weder für Schäden, die durch den Gebrauch des Geräts hervorgerufen werden, noch für Schäden, die an anderen Geräten auftreten können, die mit diesem Gerät verwendet werden oder deren Bestandteil dieses Gerät ist.

  • Seite 95: Zertifizierung

    EXFO auf (siehe EXFO Internationale Servicefachhandel auf Seite 91). Ein Kundendienstmitarbeiter entscheidet, ob am Gerät eine Wartung, Reparatur oder Kalibrierung durchgeführt werden muss. 2. Im Falle eines Rücktransports zu EXFO oder zu einem autorisierten Servicefachhandel stellt Ihnen der Kundendienstmitarbeiter eine Return Merchandise Authorization (RMA)-Nummer aus und gibt Ihnen eine Rücksendeanschrift.
  • Seite 96 Wenn die Gerätegarantie abgelaufen ist, wird Ihnen eine Rechnung ausgestellt. Während des Garantiezeitraums werden die Kosten für die Rücksendung von EXFO getragen. Die Kosten für eine Frachtversicherung gehen jedoch zu Ihren Lasten. Die routinemäßige Neukalibrierung wird von der Garantie nicht umfasst.

  • Seite 97: Exfo Internationale Servicefachhandel

    EXFO Internationale Servicefachhandel Wenden Sie sich an den nächstliegenden autorisierten Servicefachhandel, wenn an dem Gerät eine Wartungs- oder Reparaturleistung ausgeführt werden muss. EXFO Headquarters Service Center 400 Godin Avenue 1 866 683-0155 (USA und Kanada) Quebec (Quebec) G1M 2K2 Tel.: 1 418 683-5498...

  • Seite 99: Technische Daten

    ICHTIG Änderungen an den nachstehenden technischen Daten sind ohne Vorankündigung möglich. Die in diesem Kapitel enthaltenen Informationen dienen nur zur Referenz. Die aktuellen technischen Daten dieses Produkts finden Sie auf der EXFO-Website unter www.exfo.com. IPTV-TESTPAKET Unterstützte Videokomprimierung/ MPEG2, MPEG4 Teil 2 und 10 (H.264/AVC), WM9...

  • Seite 101: Index

    Index Index Empfangsraten für Datenstromlayer ..44 IP-Pakete ..........43 Achtung LAN-Status ..........43 Produktschäden........4 Protokolle ..........44 Verletzungsrisiko ........4 Senderaten für Datenstromlayer .... 45 Anwendungen Teststatus..........40 Autom. Test ..........2 Verbindungsstatus ......... 41 CPE-Tests ..........2 WAN-Status ...........
  • Seite 102 Spezifikationen ........93 Verbindung ..........7 Typenschild ..........85 WAN-IP ..........10 Produktetikett ..........85 WAN-Zugriff ..........8 EXFO Servicefachhandel ......91 EXFO-Service-Center weltweit ..... 91 Recycling und Entsorgung ......82 Reinigen Vorderseite ..........81 Fehlersuche ..........83 Return Merchandise Authorization (RMA) ... 89 Garantie Servicefachhandel........
  • Seite 103 Temperatur bei Lagerung ......81 Transportvoraussetzungen ....81, 86 Typenschild ..........85 Typische Einsatzbereiche ....... 2 Verbindungen ..........2 Versand an EXFO......... 89 Vorderseite, reinigen ........81 Vorschriften, Sicherheit ......... 4 Wartung............81 allgemeine Hinweise ......81 Vorderseite ..........81 Wartung und Reparatur ......
  • Seite 104 EXFO ASIA PACIFIC 151 Chin Swee Road SINGAPUR 169876 #03-29, Manhattan House Tel.: +65 6333 8241 · Fax: +65 6333 8242 GEBÜHRENFREI (USA und Kanada) 1 800 663-3936 © 2008 EXFO Electro-Optical Engineering Inc. Alle Rechte vorbehalten. Gedruckt in Kanada (2008-06)
