Analysieren von Kurven und Ereignissen

Grafikansicht

Grafikansicht

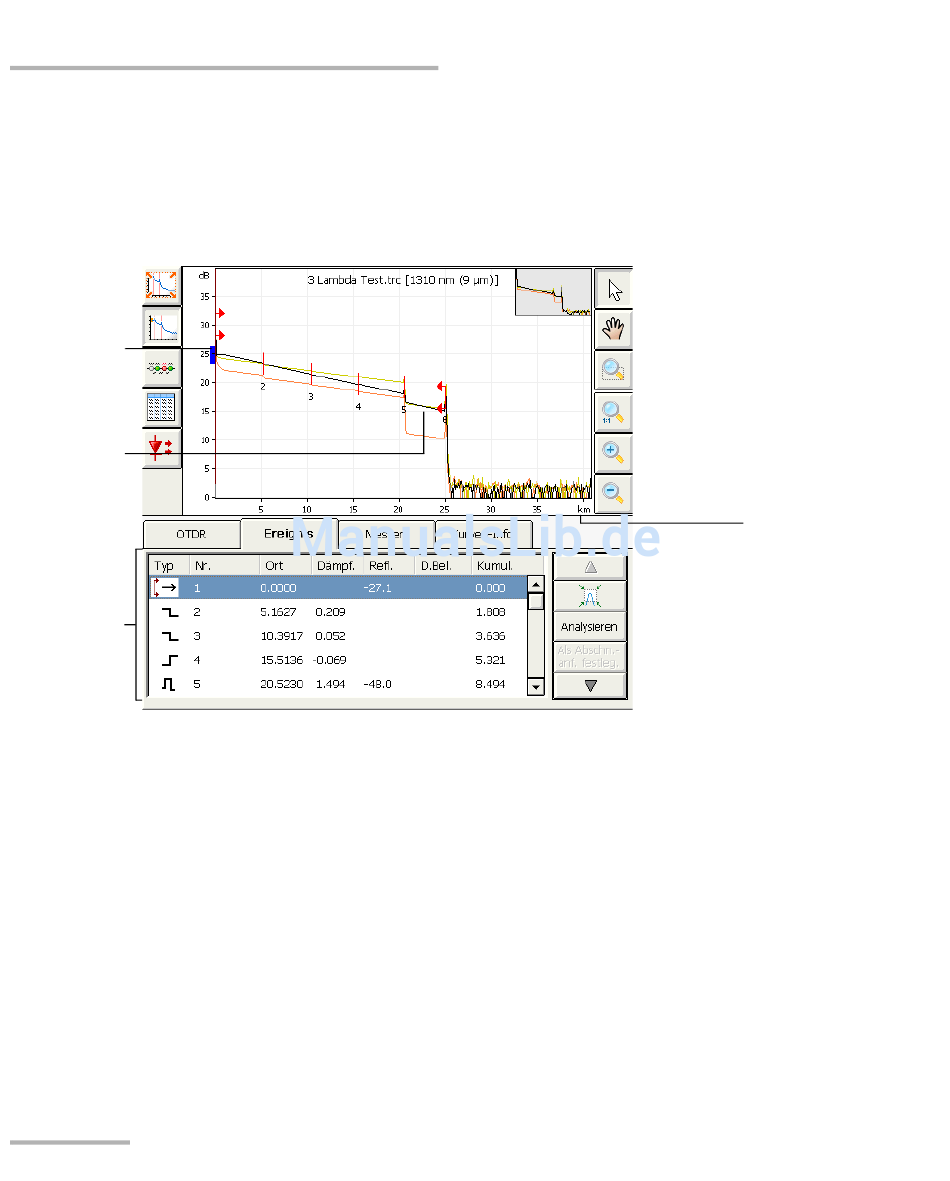

Die in der Ereignistabelle aufgeführten Ereignisse (sieheRegisterkarte
„Ereignisse" auf Seite 129) werden auf der angezeigten Kurve durch Zahlen
markiert.
Standard-Ei
nkoppelleis
tung
Ereignis Nr. 4
Ereignis
tabelle
Manche Elemente in der Kurvenanzeige sind immer sichtbar, während
andere nur bei Bedarf angezeigt werden. Der Inhalt des Grafikbereichs
ändert sich entsprechend der gewählten Registerkarte.
Das blaue Rechteck an der Y-Achse(relative Leistungen) zeigt den
richtigen Einkoppelleistungsbereich für den definierten Testpuls.
122
Entfernung
seinheiten
MAX-700
