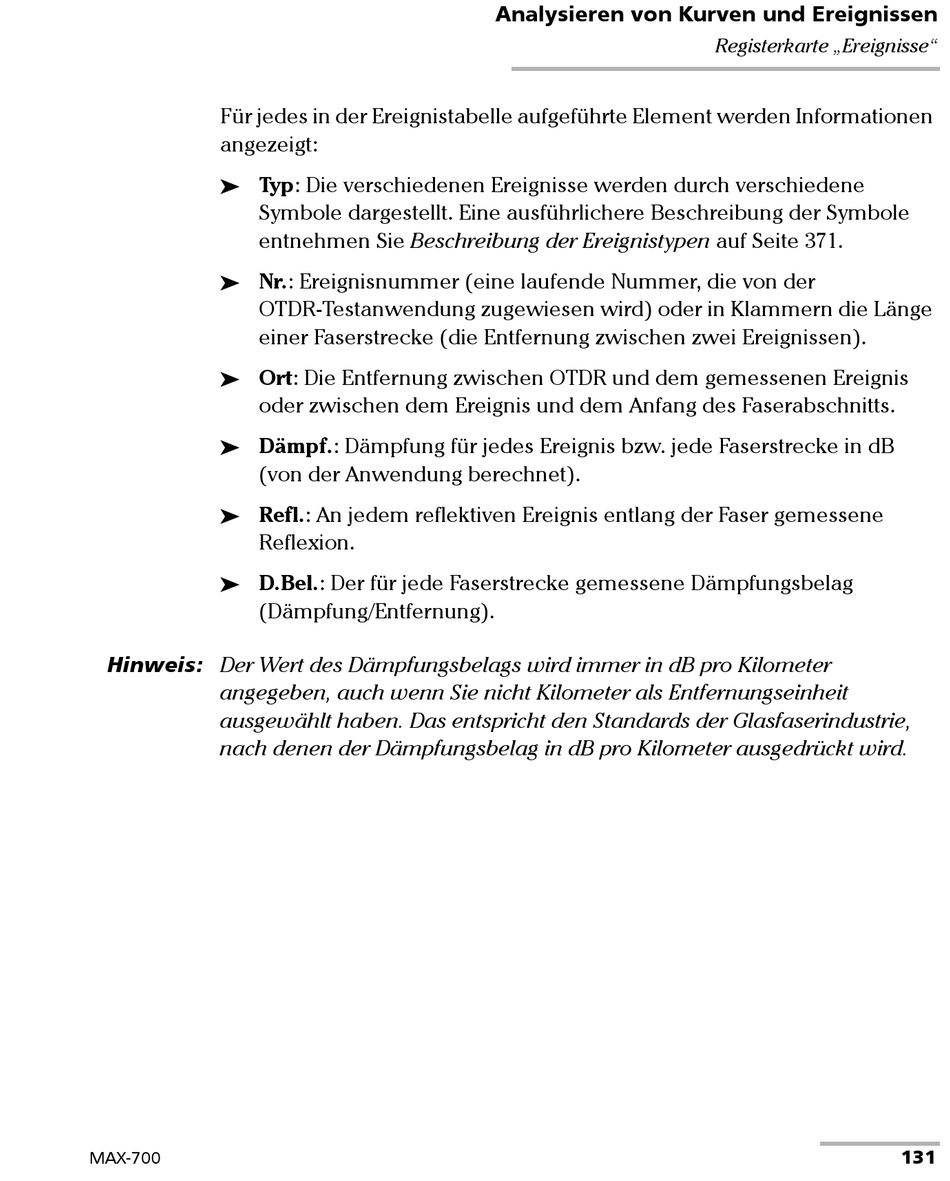

Für jedes in der Ereignistabelle aufgeführte Element werden Informationen
angezeigt:
Typ: Die verschiedenen Ereignisse werden durch verschiedene

Symbole dargestellt. Eine ausführlichere Beschreibung der Symbole
entnehmen Sie Beschreibung der Ereignistypen auf Seite 371.
Nr.: Ereignisnummer (eine laufende Nummer, die von der

OTDR-Testanwendung zugewiesen wird) oder in Klammern die Länge
einer Faserstrecke (die Entfernung zwischen zwei Ereignissen).
Ort: Die Entfernung zwischen OTDR und dem gemessenen Ereignis

oder zwischen dem Ereignis und dem Anfang des Faserabschnitts.
Dämpf.: Dämpfung für jedes Ereignis bzw. jede Faserstrecke in dB

(von der Anwendung berechnet).
Refl.: An jedem reflektiven Ereignis entlang der Faser gemessene

Reflexion.
D.Bel.: Der für jede Faserstrecke gemessene Dämpfungsbelag

(Dämpfung/Entfernung).
Hinweis: Der Wert des Dämpfungsbelags wird immer in dB pro Kilometer
angegeben, auch wenn Sie nicht Kilometer als Entfernungseinheit
ausgewählt haben. Das entspricht den Standards der Glasfaserindustrie,
nach denen der Dämpfungsbelag in dB pro Kilometer ausgedrückt wird.
