Einführung in die Bedienung des MAX-700

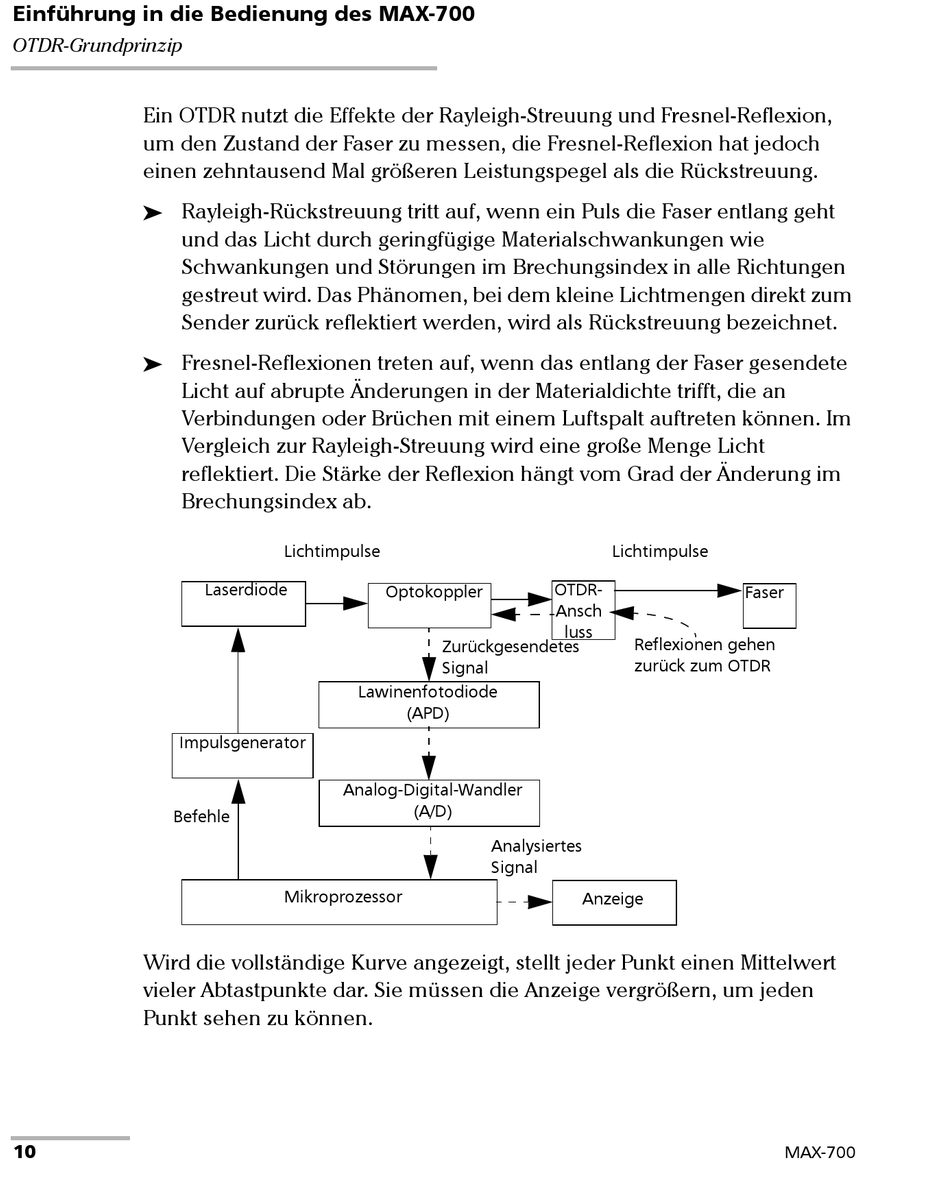

OTDR-Grundprinzip
Ein OTDR nutzt die Effekte der Rayleigh-Streuung und Fresnel-Reflexion,
um den Zustand der Faser zu messen, die Fresnel-Reflexion hat jedoch
einen zehntausend Mal größeren Leistungspegel als die Rückstreuung.
Rayleigh-Rückstreuung tritt auf, wenn ein Puls die Faser entlang geht

und das Licht durch geringfügige Materialschwankungen wie
Schwankungen und Störungen im Brechungsindex in alle Richtungen
gestreut wird. Das Phänomen, bei dem kleine Lichtmengen direkt zum
Sender zurück reflektiert werden, wird als Rückstreuung bezeichnet.
Fresnel-Reflexionen treten auf, wenn das entlang der Faser gesendete

Licht auf abrupte Änderungen in der Materialdichte trifft, die an
Verbindungen oder Brüchen mit einem Luftspalt auftreten können. Im
Vergleich zur Rayleigh-Streuung wird eine große Menge Licht
reflektiert. Die Stärke der Reflexion hängt vom Grad der Änderung im
Brechungsindex ab.
Impulsgenerator
Befehle
Wird die vollständige Kurve angezeigt, stellt jeder Punkt einen Mittelwert
vieler Abtastpunkte dar. Sie müssen die Anzeige vergrößern, um jeden
Punkt sehen zu können.
10
Lichtimpulse
Laserdiode
Lawinenfotodiode
Analog-Digital-Wandler
Mikroprozessor
OTDR-
Optokoppler
Ansch
Zurückgesendetes
Signal
(APD)
(A/D)
Analysiertes
Signal
Lichtimpulse
luss
Reflexionen gehen
zurück zum OTDR
Anzeige
Faser
MAX-700
