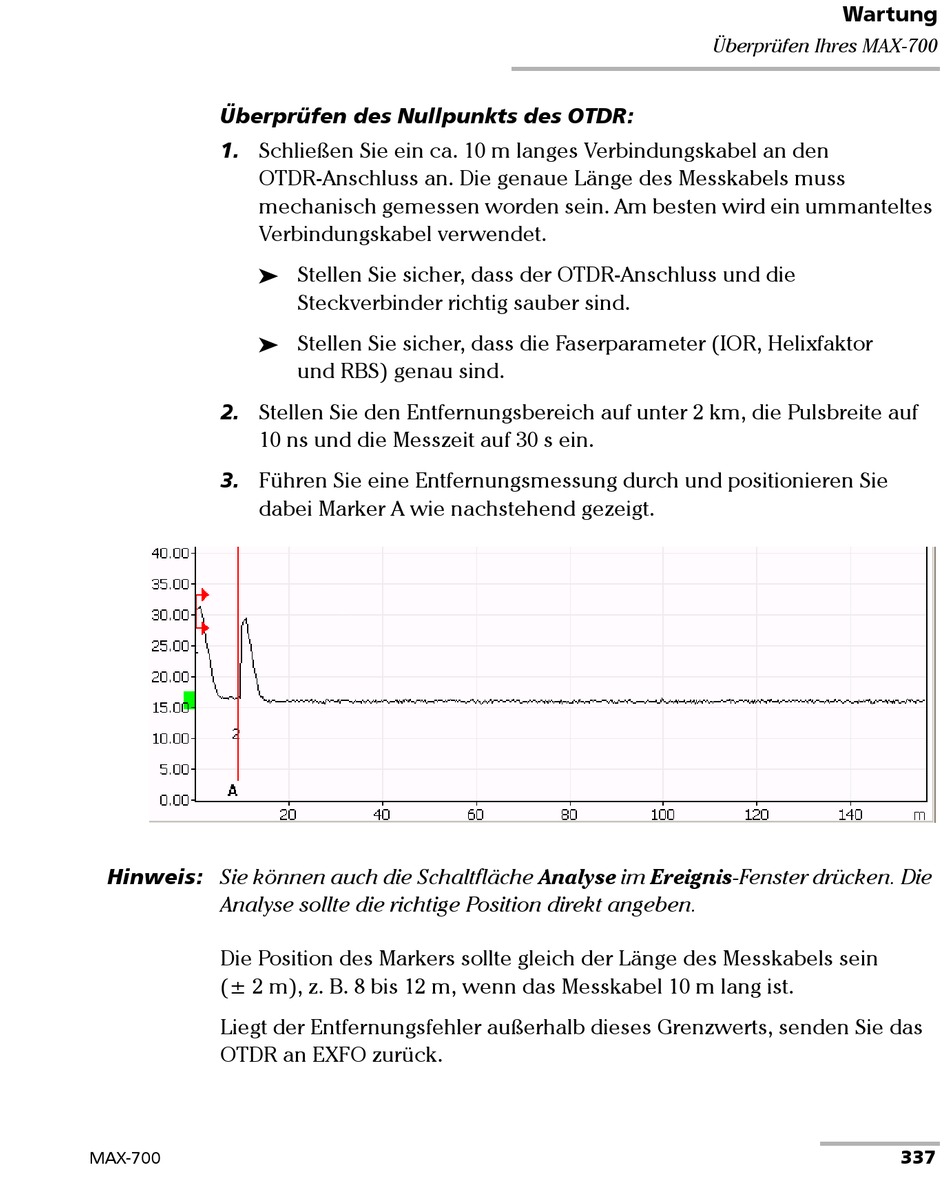

Überprüfen des Nullpunkts des OTDR:
1. Schließen Sie ein ca. 10 m langes Verbindungskabel an den
OTDR-Anschluss an. Die genaue Länge des Messkabels muss
mechanisch gemessen worden sein. Am besten wird ein ummanteltes
Verbindungskabel verwendet.
2. Stellen Sie den Entfernungsbereich auf unter 2 km, die Pulsbreite auf
10 ns und die Messzeit auf 30 s ein.
3. Führen Sie eine Entfernungsmessung durch und positionieren Sie
dabei Marker A wie nachstehend gezeigt.
Hinweis: Sie können auch die Schaltfläche Analyse im Ereignis-Fenster drücken. Die
Analyse sollte die richtige Position direkt angeben.
Die Position des Markers sollte gleich der Länge des Messkabels sein
(± 2 m), z. B. 8 bis 12 m, wenn das Messkabel 10 m lang ist.
Liegt der Entfernungsfehler außerhalb dieses Grenzwerts, senden Sie das
OTDR an EXFO zurück.
MAX-700
Stellen Sie sicher, dass der OTDR-Anschluss und die
Steckverbinder richtig sauber sind.
Stellen Sie sicher, dass die Faserparameter (IOR, Helixfaktor
und RBS) genau sind.
Wartung
Überprüfen Ihres MAX-700
337
