Analysieren von Kurven und Ereignissen

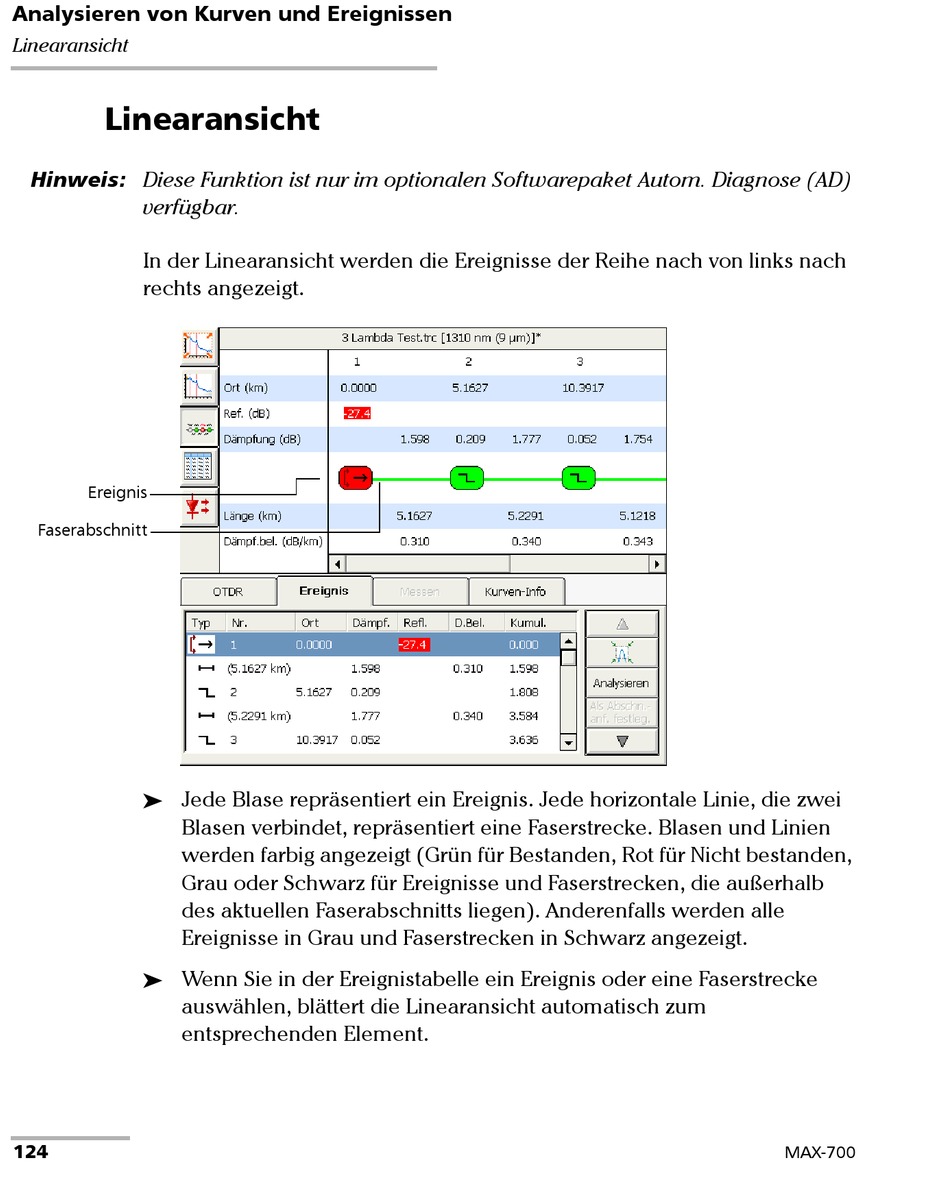

Linearansicht

Linearansicht
Hinweis: Diese Funktion ist nur im optionalen Softwarepaket Autom. Diagnose (AD)
verfügbar.
In der Linearansicht werden die Ereignisse der Reihe nach von links nach
rechts angezeigt.
Ereignis
Faserabschnitt
Jede Blase repräsentiert ein Ereignis. Jede horizontale Linie, die zwei

Blasen verbindet, repräsentiert eine Faserstrecke. Blasen und Linien
werden farbig angezeigt (Grün für Bestanden, Rot für Nicht bestanden,
Grau oder Schwarz für Ereignisse und Faserstrecken, die außerhalb
des aktuellen Faserabschnitts liegen). Anderenfalls werden alle
Ereignisse in Grau und Faserstrecken in Schwarz angezeigt.
Wenn Sie in der Ereignistabelle ein Ereignis oder eine Faserstrecke

auswählen, blättert die Linearansicht automatisch zum
entsprechenden Element.
