Vorbereiten Ihres Max-700 Für Einen Test; Installation Der Universellen Exfo-Schnittstelle (Eui) - Exfo Max-700 Bedienungsanleitung

4 Vorbereiten Ihres MAX-700 für
einen Test
Installation der universellen
EXFO-Schnittstelle (EUI)
Die integrierte UI-Grundplatte steht für Steckverbinder mit Schrägschliff
(APC) oder Geradschliff (UPC) zur Verfügung. Ein grüner Rahmen um die
Grundplatte weist darauf hin, dass diese für Schrägschliff-Steckverbinder
bestimmt ist.
Rahmen für
APC-Option

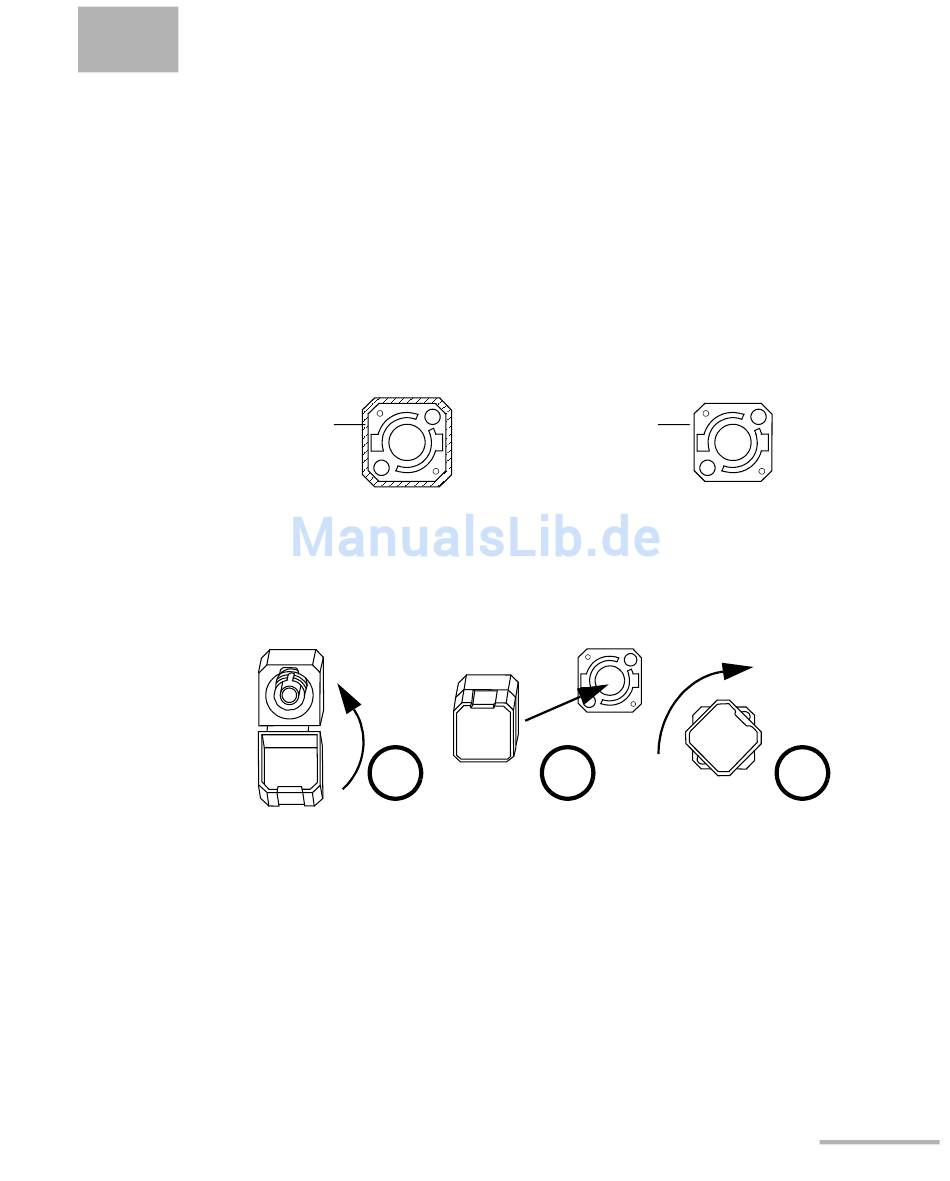

So installieren Sie einen UI-Steckeradapter auf der
UI-Grundplatte:
1. Halten Sie den EUI-Steckeradapter so, dass die Schutzkappe sich nach
unten öffnet.
2. Schließen Sie die Schutzkappe, um den Steckeradapter besser halten
zu können.
3. Stecken Sie den Steckeradapter in die Grundplatte.
4. Drücken Sie fest, und drehen Sie den Steckeradapter gleichzeitig im
Uhrzeigersinn auf der Grundplatte, um ihn fest zu verriegeln.
