Messen Der Ereignis- Und Dämpfungstotzonen - Exfo Max-700 Bedienungsanleitung

Wartung
Überprüfen Ihres MAX-700

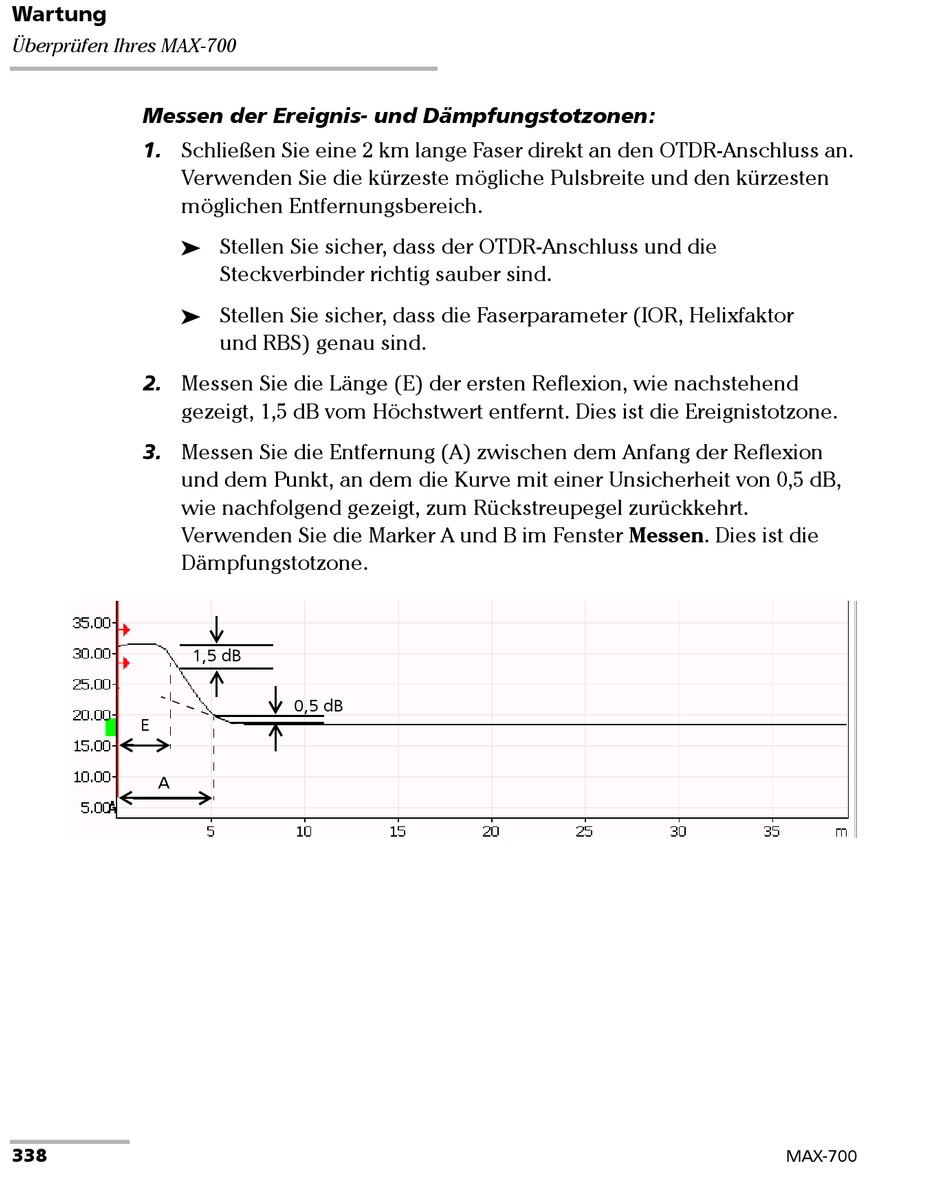

Messen der Ereignis- und Dämpfungstotzonen:
1. Schließen Sie eine 2 km lange Faser direkt an den OTDR-Anschluss an.
Verwenden Sie die kürzeste mögliche Pulsbreite und den kürzesten
möglichen Entfernungsbereich.


2. Messen Sie die Länge (E) der ersten Reflexion, wie nachstehend
gezeigt, 1,5 dB vom Höchstwert entfernt. Dies ist die Ereignistotzone.
3. Messen Sie die Entfernung (A) zwischen dem Anfang der Reflexion
und dem Punkt, an dem die Kurve mit einer Unsicherheit von 0,5 dB,
wie nachfolgend gezeigt, zum Rückstreupegel zurückkehrt.
Verwenden Sie die Marker A und B im Fenster Messen. Dies ist die
Dämpfungstotzone.
E
A
338
Stellen Sie sicher, dass der OTDR-Anschluss und die
Steckverbinder richtig sauber sind.
Stellen Sie sicher, dass die Faserparameter (IOR, Helixfaktor
und RBS) genau sind.
1,5 dB
0,5 dB
MAX-700
