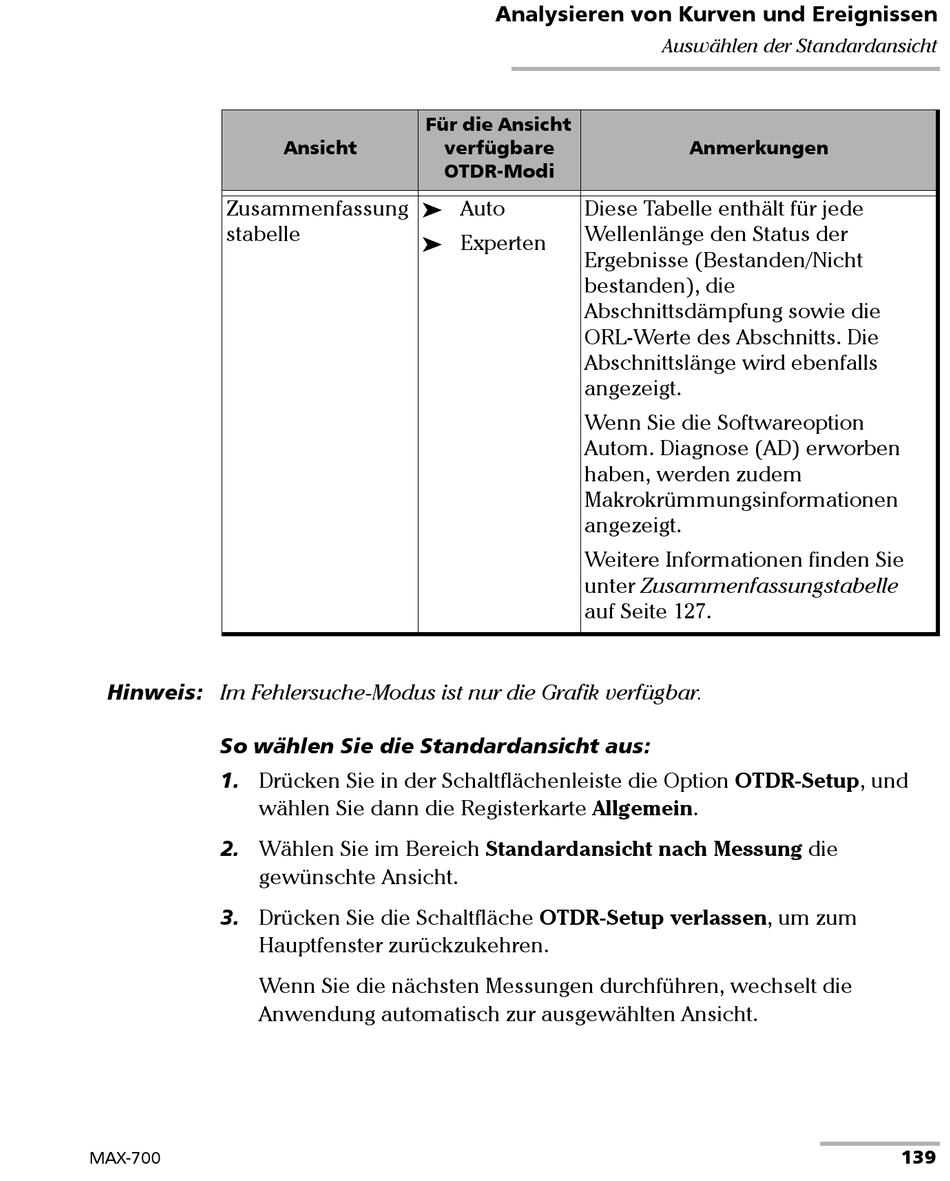

EXFO MAX-700 Bedienungsanleitung Seite 153

Zusammenfassung
stabelle
Hinweis: Im Fehlersuche-Modus ist nur die Grafik verfügbar.
So wählen Sie die Standardansicht aus:
1. Drücken Sie in der Schaltflächenleiste die Option OTDR-Setup, und
wählen Sie dann die Registerkarte Allgemein.
2. Wählen Sie im Bereich Standardansicht nach Messung die
gewünschte Ansicht.
3. Drücken Sie die Schaltfläche OTDR-Setup verlassen, um zum
Hauptfenster zurückzukehren.
Wenn Sie die nächsten Messungen durchführen, wechselt die
Anwendung automatisch zur ausgewählten Ansicht.
MAX-700
Für die Ansicht
Ansicht verfügbare
OTDR-Modi
Auto

Experten

Analysieren von Kurven und Ereignissen
Auswählen der Standardansicht
Diese Tabelle enthält für jede
Wellenlänge den Status der
Ergebnisse (Bestanden/Nicht
bestanden), die
Abschnittsdämpfung sowie die
ORL-Werte des Abschnitts. Die
Abschnittslänge wird ebenfalls
angezeigt.
Wenn Sie die Softwareoption
Autom. Diagnose (AD) erworben
haben, werden zudem
Makrokrümmungsinformationen
angezeigt.
Weitere Informationen finden Sie
unter Zusammenfassungstabelle
auf Seite 127.
Anmerkungen
139
