Bestimmen des Messbereichs (nur Singlemode-Modelle):

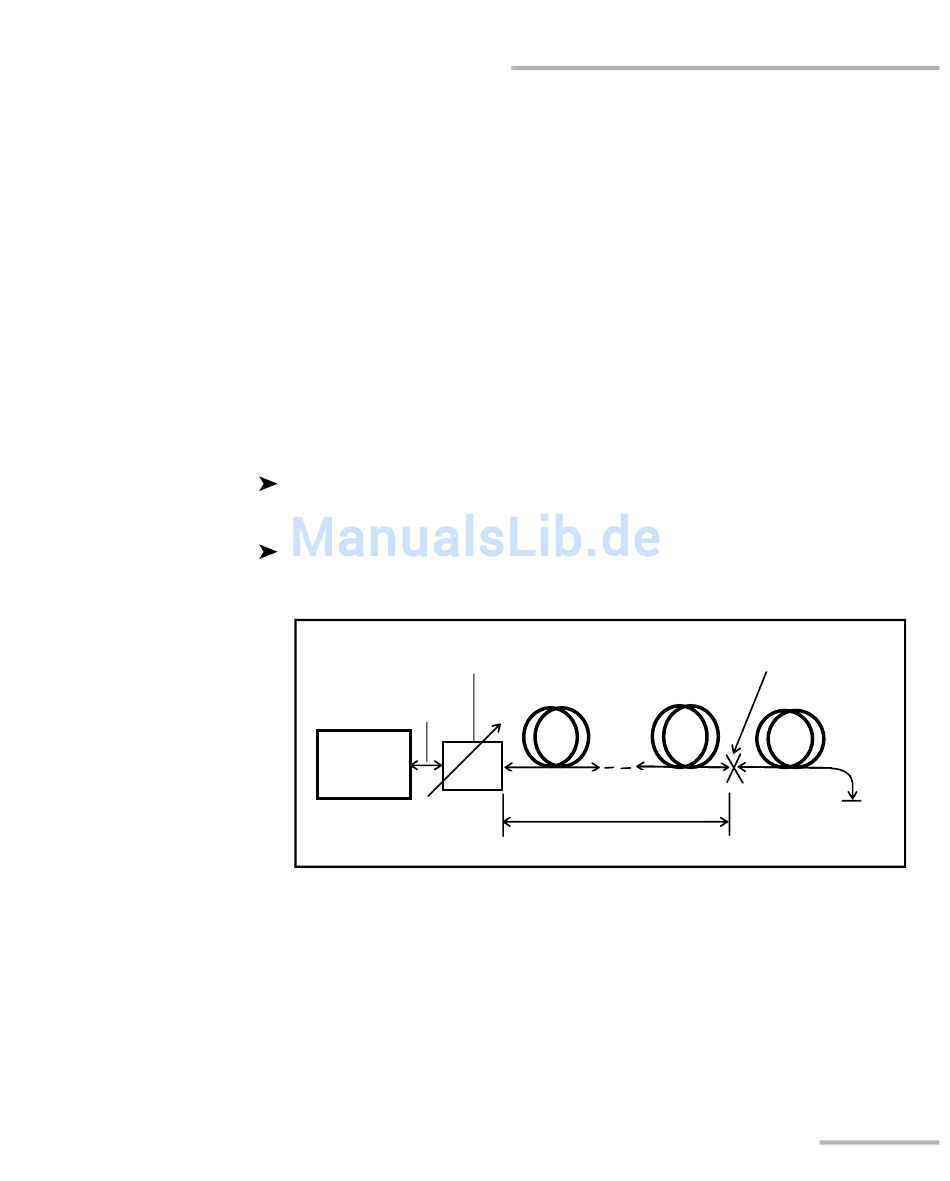

1. Schließen Sie das OTDR wie nachstehend gezeigt an. Es sind andere
Konfigurationen möglich; die Faser sollte jedoch über mehrere
Abschnitte verfügen, die länger als 2 km sind, wobei eine maximale
Dämpfung von 8 dB und ein mittlerer Dämpfungsbelag von nicht mehr
als 1 dB/km auftreten sollten. Ein variables Dämpfungsglied wird zur
Anpassung der Dämpfung im Abschnitt verwendet.
Ein oder mehrere nicht-reflektive Ereignisse mit einer Nenndämpfung
von 0,5 dB sollten vorliegen. Verbinden Sie eine Reihe von Faserspulen
zwischen OTDR und variablem Dämpfungsglied, um eine Länge von
ca. 20 km zu erhalten. Verbinden Sie eine weitere Reihe von
Faserspulen, um die für den Test benötigte Faserlänge zu vollenden.
OTDR
Stellen Sie sicher, dass der OTDR-Anschluss und die
Steckverbinder richtig sauber sind.
Stellen Sie sicher, dass die Faserparameter (IOR, Helixfaktor und
RBS) genau sind.
Variables Dämpfungsglied
20 km
OTDR
2 km
2 km
2 km or more
2 km or more
oder mehr
oder mehr
1 bis M Faserspulen
1 to M reels of fiber
(nach Bedarf hinzufügen)
(nach Bedarf
( Add as needed )
Wartung
Überprüfen Ihres OTDR
Gemessenes
Measured
Faserende
Fiber Event
4 km min.
4 km min
Faserende
Fiber End
