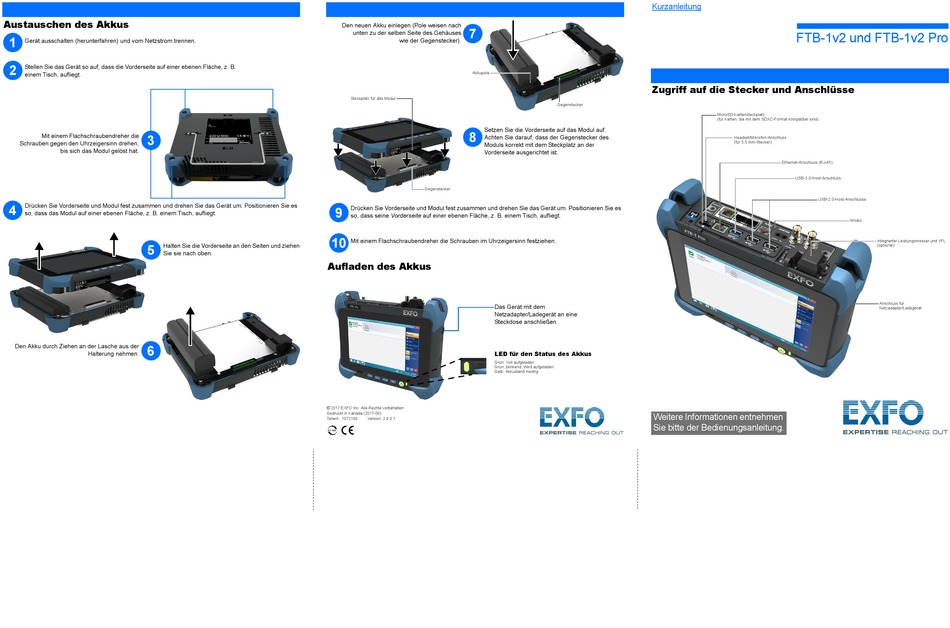

EXFO FTB-1v2 Kurzanleitung

Austauschen des Akkus
1
Gerät ausschalten (herunterfahren) und vom Netzstrom trennen.
2
Stellen Sie das Gerät so auf, dass die Vorderseite auf einer ebenen Fläche, z. B.
einem Tisch, aufliegt.
Mit einem Flachschraubendreher die 3
Schrauben gegen den Uhrzeigersinn drehen,
bis sich das Modul gelöst hat.
4 Drücken Sie Vorderseite und Modul fest zusammen und drehen Sie das Gerät um. Positionieren Sie es
so, dass das Modul auf einer ebenen Fläche, z. B. einem Tisch, aufliegt.
5 Halten Sie die Vorderseite an den Seiten und ziehen
Sie sie nach oben.
Den Akku durch Ziehen an der Lasche aus der 6
Halterung nehmen.
Den neuen Akku einlegen (Pole weisen nach
7
unten zu der selben Seite des Gehäuses
wie der Gegenstecker).
Akkupole
Steckplatz für das Modul
Setzen Sie die Vorderseite auf das Modul auf.
8
Achten Sie darauf, dass der Gegenstecker des
Moduls korrekt mit dem Steckplatz an der
Vorderseite ausgerichtet ist.
Gegenstecker
Drücken Sie Vorderseite und Modul fest zusammen und drehen Sie das Gerät um. Positionieren Sie es
9
so, dass seine Vorderseite auf einer ebenen Fläche, z. B. einem Tisch, aufliegt.
10
Mit einem Flachschraubendreher die Schrauben im Uhrzeigersinn festziehen.
Aufladen des Akkus
Das Gerät mit dem
Netzadapter/Ladegerät an eine
Steckdose anschließen.
LED für den Status des Akkus
Grün: Voll aufgeladen
Grün, blinkend: Wird aufgeladen
Gelb: Akkustand niedrig
© 2017 EXFO Inc. Alle Rechte vorbehalten.
Gedruckt in Kanada (2017-08)
Teilenr.: 1072190 Version: 2.0.0.1

Kurzanleitung
Zugriff auf die Stecker und Anschlüsse
Gegenstecker
MicroSD-Kartensteckplatz
(für Karten, die mit dem SDXC-Format kompatibel sind)
Headset/Mikrofon-Anschluss
(für 3,5 mm-Stecker)
Weitere Informationen entnehmen
Sie bitte der Bedienungsanleitung.
FTB-1v2 und FTB-1v2 Pro
Ethernet-Anschluss (RJ-45)
USB-3.0-Host-Anschluss
USB-2.0-Host-Anschlüsse
Modul
Integrierter Leistungsmesser und VFL
(optional)
Anschluss für
Netzadapter/Ladegerät
