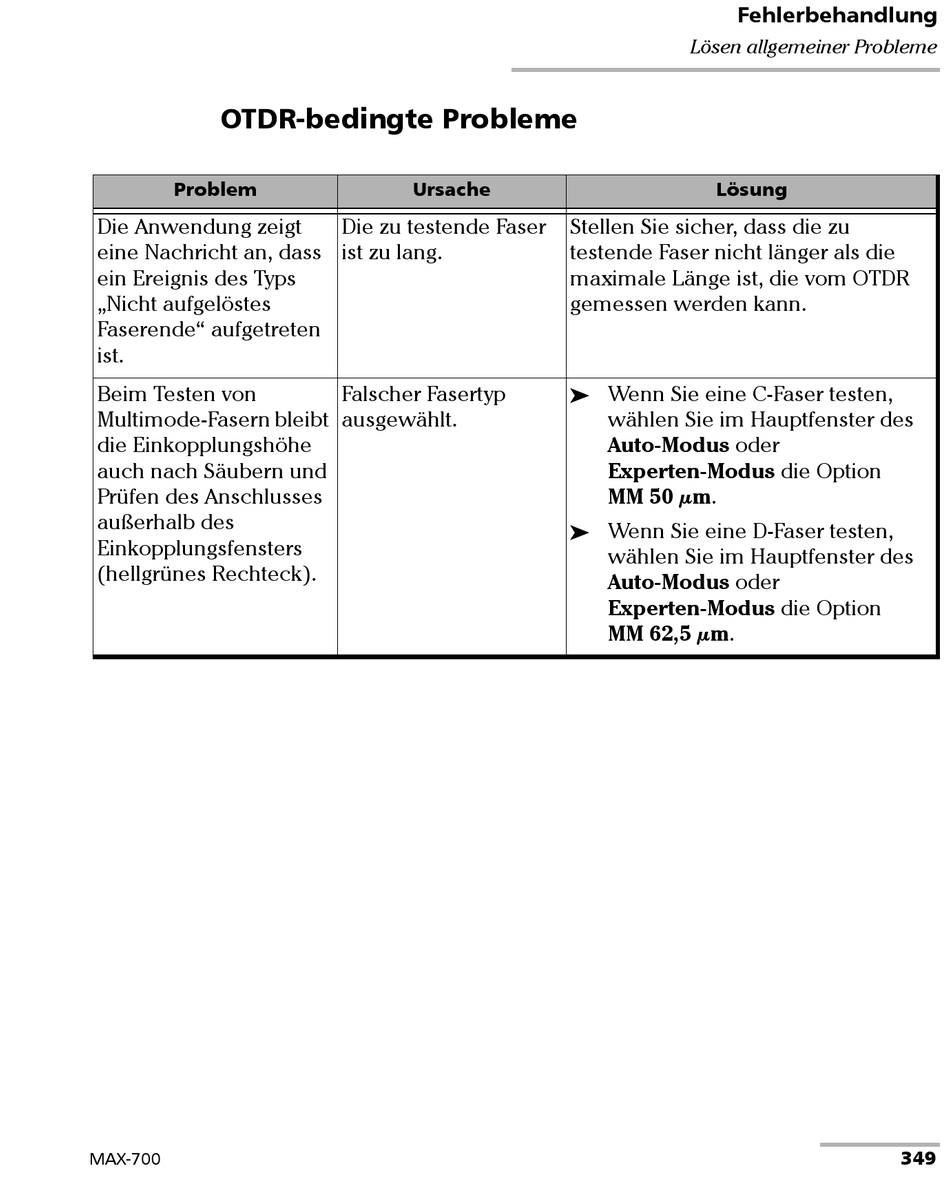

OTDR-bedingte Probleme
Problem
Die Anwendung zeigt
eine Nachricht an, dass
ein Ereignis des Typs
„Nicht aufgelöstes
Faserende" aufgetreten
ist.
Beim Testen von
Multimode-Fasern bleibt
die Einkopplungshöhe
auch nach Säubern und
Prüfen des Anschlusses
außerhalb des
Einkopplungsfensters
(hellgrünes Rechteck).
MAX-700
Ursache
Die zu testende Faser
ist zu lang.
Falscher Fasertyp
ausgewählt.
Fehlerbehandlung
Lösen allgemeiner Probleme
Lösung
Stellen Sie sicher, dass die zu
testende Faser nicht länger als die
maximale Länge ist, die vom OTDR
gemessen werden kann.
Wenn Sie eine C-Faser testen,

wählen Sie im Hauptfenster des
Auto-Modus oder
Experten-Modus die Option
MM 50 μm.
Wenn Sie eine D-Faser testen,

wählen Sie im Hauptfenster des
Auto-Modus oder
Experten-Modus die Option
MM 62,5 μm.
349
