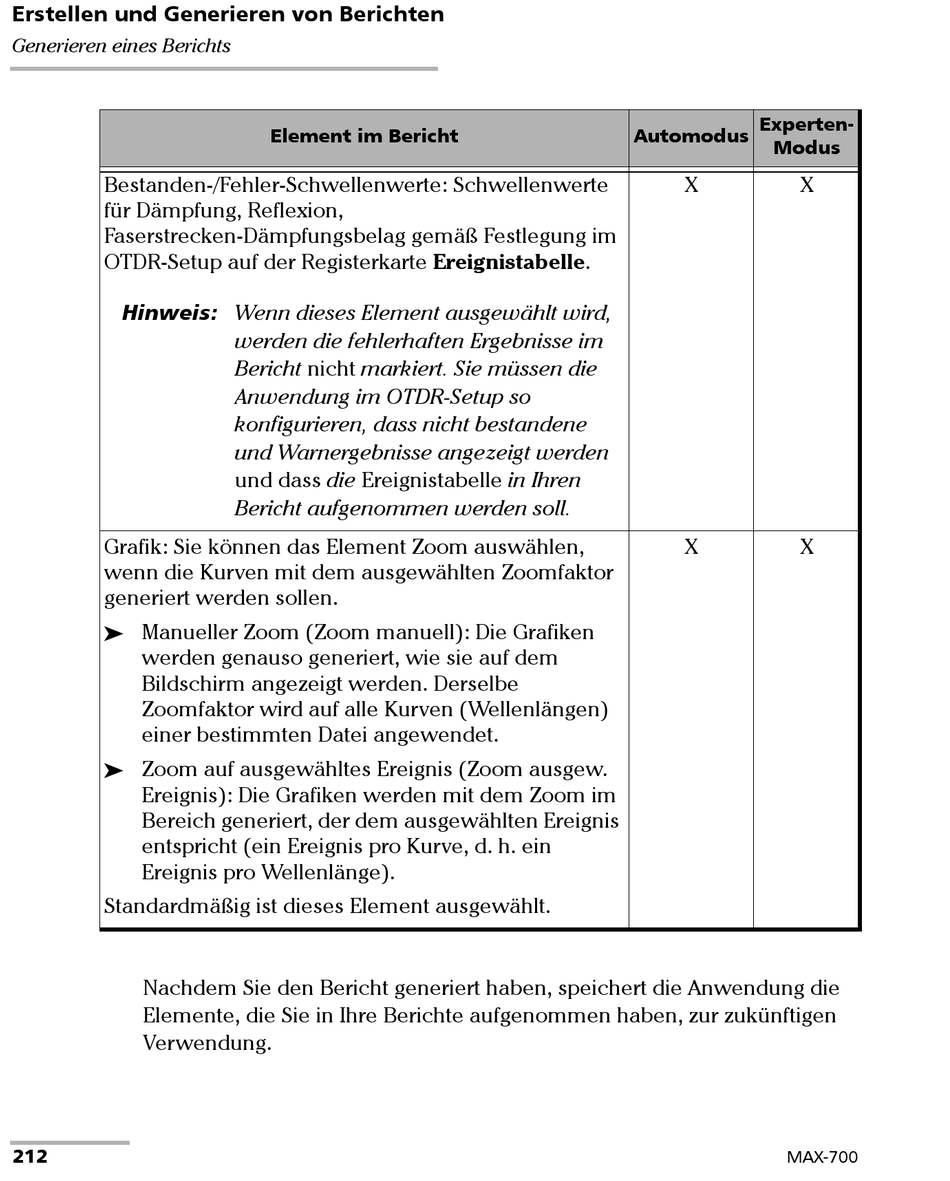

Erstellen und Generieren von Berichten
Generieren eines Berichts
Bestanden-/Fehler-Schwellenwerte: Schwellenwerte
für Dämpfung, Reflexion,
Faserstrecken-Dämpfungsbelag gemäß Festlegung im
OTDR-Setup auf der Registerkarte Ereignistabelle.
Hinweis: Wenn dieses Element ausgewählt wird,
Grafik: Sie können das Element Zoom auswählen,
wenn die Kurven mit dem ausgewählten Zoomfaktor
generiert werden sollen.
Manueller Zoom (Zoom manuell): Die Grafiken

werden genauso generiert, wie sie auf dem
Bildschirm angezeigt werden. Derselbe
Zoomfaktor wird auf alle Kurven (Wellenlängen)
einer bestimmten Datei angewendet.
Zoom auf ausgewähltes Ereignis (Zoom ausgew.

Ereignis): Die Grafiken werden mit dem Zoom im
Bereich generiert, der dem ausgewählten Ereignis
entspricht (ein Ereignis pro Kurve, d. h. ein
Ereignis pro Wellenlänge).
Standardmäßig ist dieses Element ausgewählt.
Nachdem Sie den Bericht generiert haben, speichert die Anwendung die
Elemente, die Sie in Ihre Berichte aufgenommen haben, zur zukünftigen
Verwendung.
212
Element im Bericht
werden die fehlerhaften Ergebnisse im
Bericht nicht markiert. Sie müssen die
Anwendung im OTDR-Setup so
konfigurieren, dass nicht bestandene
und Warnergebnisse angezeigt werden
und dass die Ereignistabelle in Ihren
Bericht aufgenommen werden soll.
Experten-
Automodus
Modus
X X
X X
MAX-700
