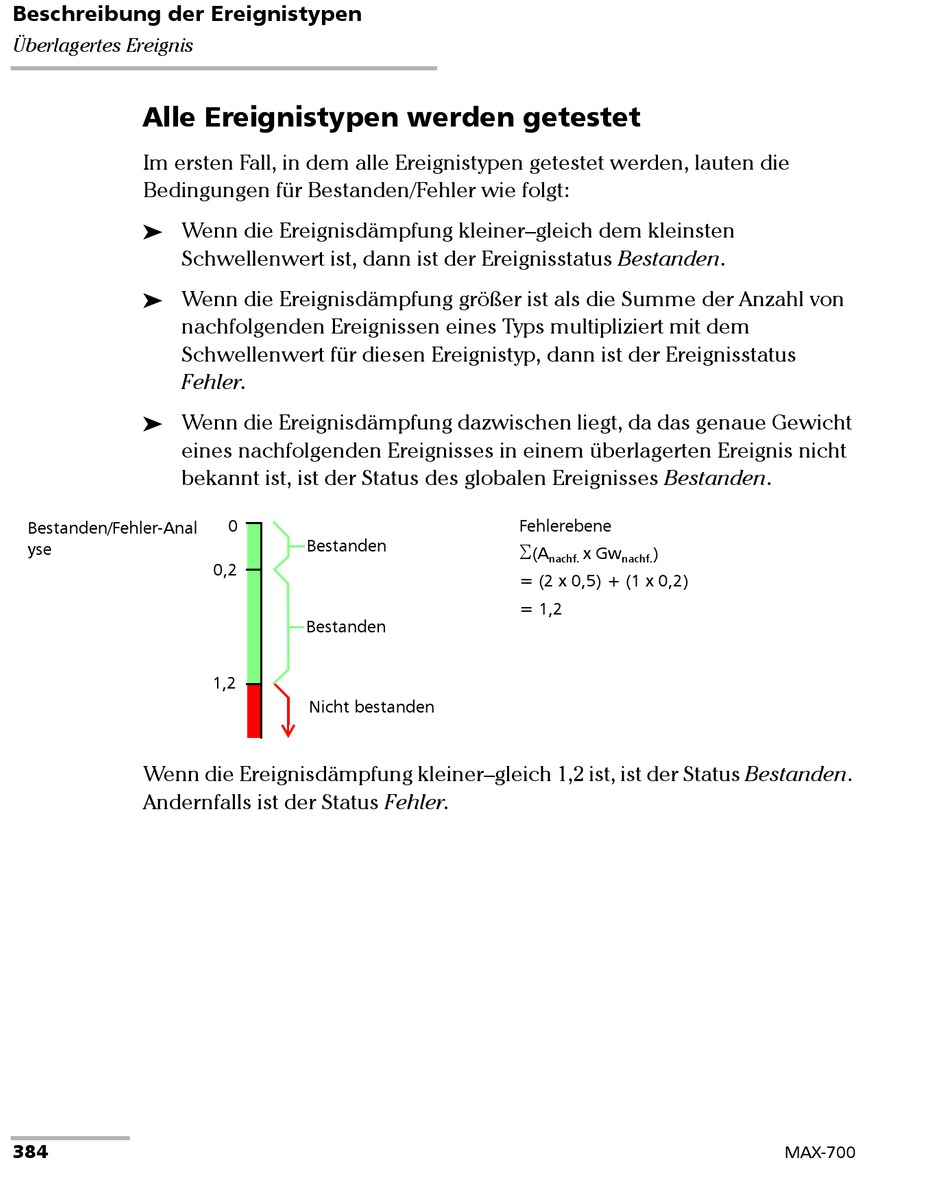

EXFO MAX-700 Bedienungsanleitung Seite 398

Beschreibung der Ereignistypen
Überlagertes Ereignis
Alle Ereignistypen werden getestet
Im ersten Fall, in dem alle Ereignistypen getestet werden, lauten die
Bedingungen für Bestanden/Fehler wie folgt:
Wenn die Ereignisdämpfung kleiner–gleich dem kleinsten

Schwellenwert ist, dann ist der Ereignisstatus Bestanden.
Wenn die Ereignisdämpfung größer ist als die Summe der Anzahl von

nachfolgenden Ereignissen eines Typs multipliziert mit dem
Schwellenwert für diesen Ereignistyp, dann ist der Ereignisstatus
Fehler.
Wenn die Ereignisdämpfung dazwischen liegt, da das genaue Gewicht

eines nachfolgenden Ereignisses in einem überlagerten Ereignis nicht
bekannt ist, ist der Status des globalen Ereignisses Bestanden.
Bestanden/Fehler-Anal
yse
Wenn die Ereignisdämpfung kleiner–gleich 1,2 ist, ist der Status Bestanden.
Andernfalls ist der Status Fehler.
384
0
Bestanden
0,2
Bestanden
1,2
Nicht bestanden
Fehlerebene

(A x Gw )
nachf. nachf.
= (2 x 0,5) + (1 x 0,2)
= 1,2
