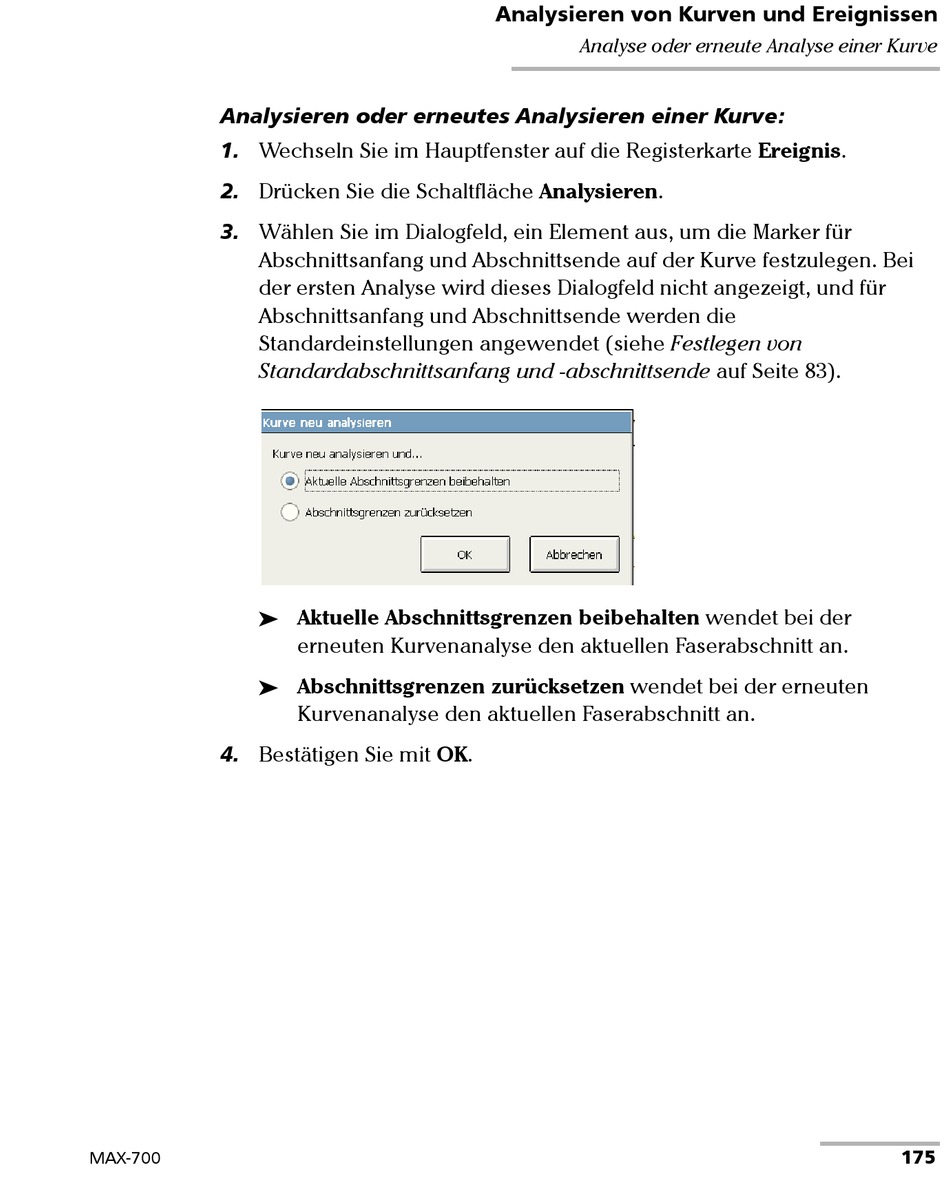

EXFO MAX-700 Bedienungsanleitung Seite 189

Analysieren oder erneutes Analysieren einer Kurve:
1. Wechseln Sie im Hauptfenster auf die Registerkarte Ereignis.
2. Drücken Sie die Schaltfläche Analysieren.
3. Wählen Sie im Dialogfeld, ein Element aus, um die Marker für
Abschnittsanfang und Abschnittsende auf der Kurve festzulegen. Bei
der ersten Analyse wird dieses Dialogfeld nicht angezeigt, und für
Abschnittsanfang und Abschnittsende werden die
Standardeinstellungen angewendet (siehe Festlegen von
Standardabschnittsanfang und -abschnittsende auf Seite 83).


4. Bestätigen Sie mit OK.
MAX-700
Aktuelle Abschnittsgrenzen beibehalten wendet bei der
erneuten Kurvenanalyse den aktuellen Faserabschnitt an.
Abschnittsgrenzen zurücksetzen wendet bei der erneuten
Kurvenanalyse den aktuellen Faserabschnitt an.
Analysieren von Kurven und Ereignissen
Analyse oder erneute Analyse einer Kurve
175
