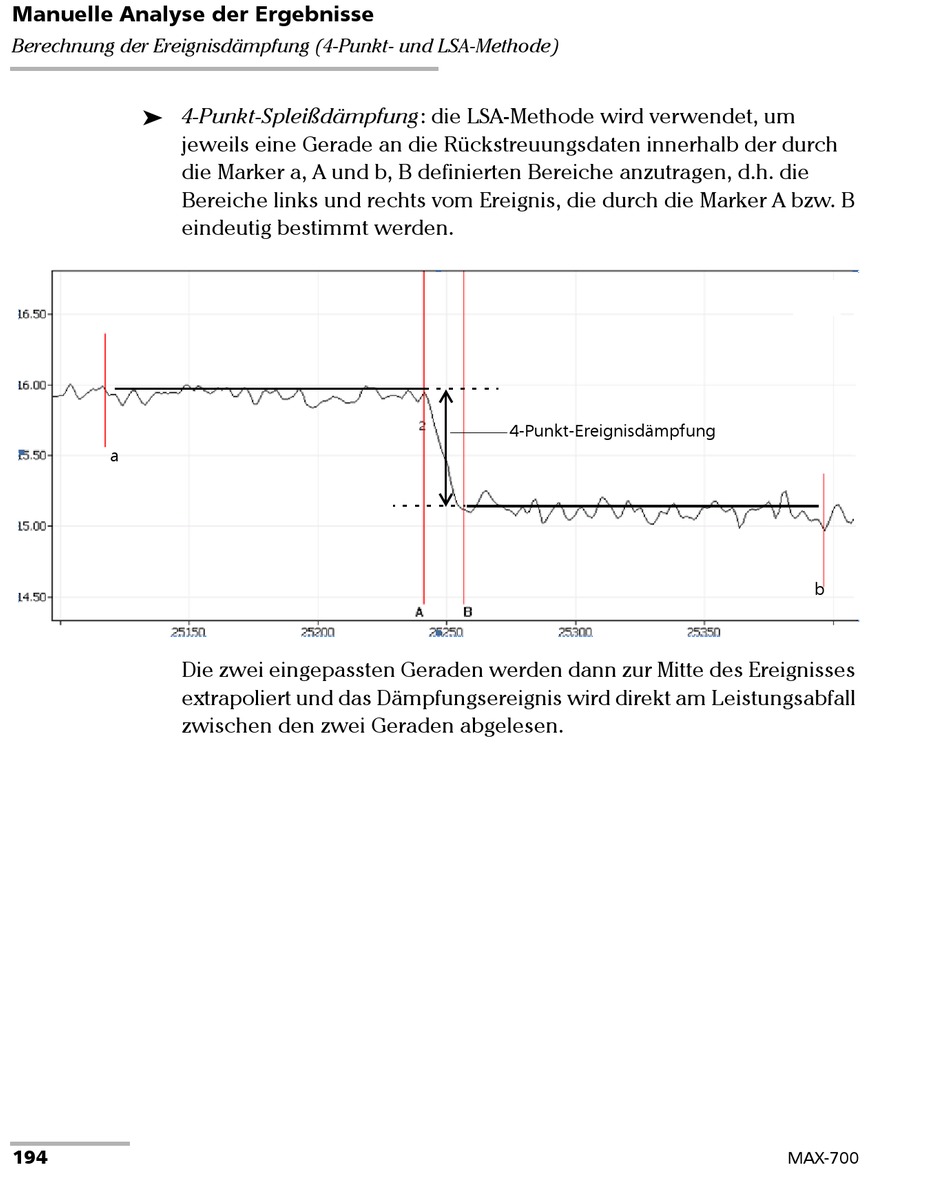

EXFO MAX-700 Bedienungsanleitung Seite 208

Manuelle Analyse der Ergebnisse
Berechnung der Ereignisdämpfung (4-Punkt- und LSA-Methode)
4-Punkt-Spleißdämpfung: die LSA-Methode wird verwendet, um

jeweils eine Gerade an die Rückstreuungsdaten innerhalb der durch
die Marker a, A und b, B definierten Bereiche anzutragen, d.h. die
Bereiche links und rechts vom Ereignis, die durch die Marker A bzw. B
eindeutig bestimmt werden.
a
Die zwei eingepassten Geraden werden dann zur Mitte des Ereignisses
extrapoliert und das Dämpfungsereignis wird direkt am Leistungsabfall
zwischen den zwei Geraden abgelesen.
194
4-Punkt-Ereignisdämpfung
b
MAX-700
