f) Ausgangsseitige Kanalzuordnung
Wie bereits erwähnt, sind die Ausgänge der PowerBox Royal SRS frei
zuordenbar. Das heißt alle 24 Ausgänge können bestimmten Funktionen oder
Kanälen zugeordnet werden. Der Menüpunkt hierzu heißt OUTPUT MAPPING:

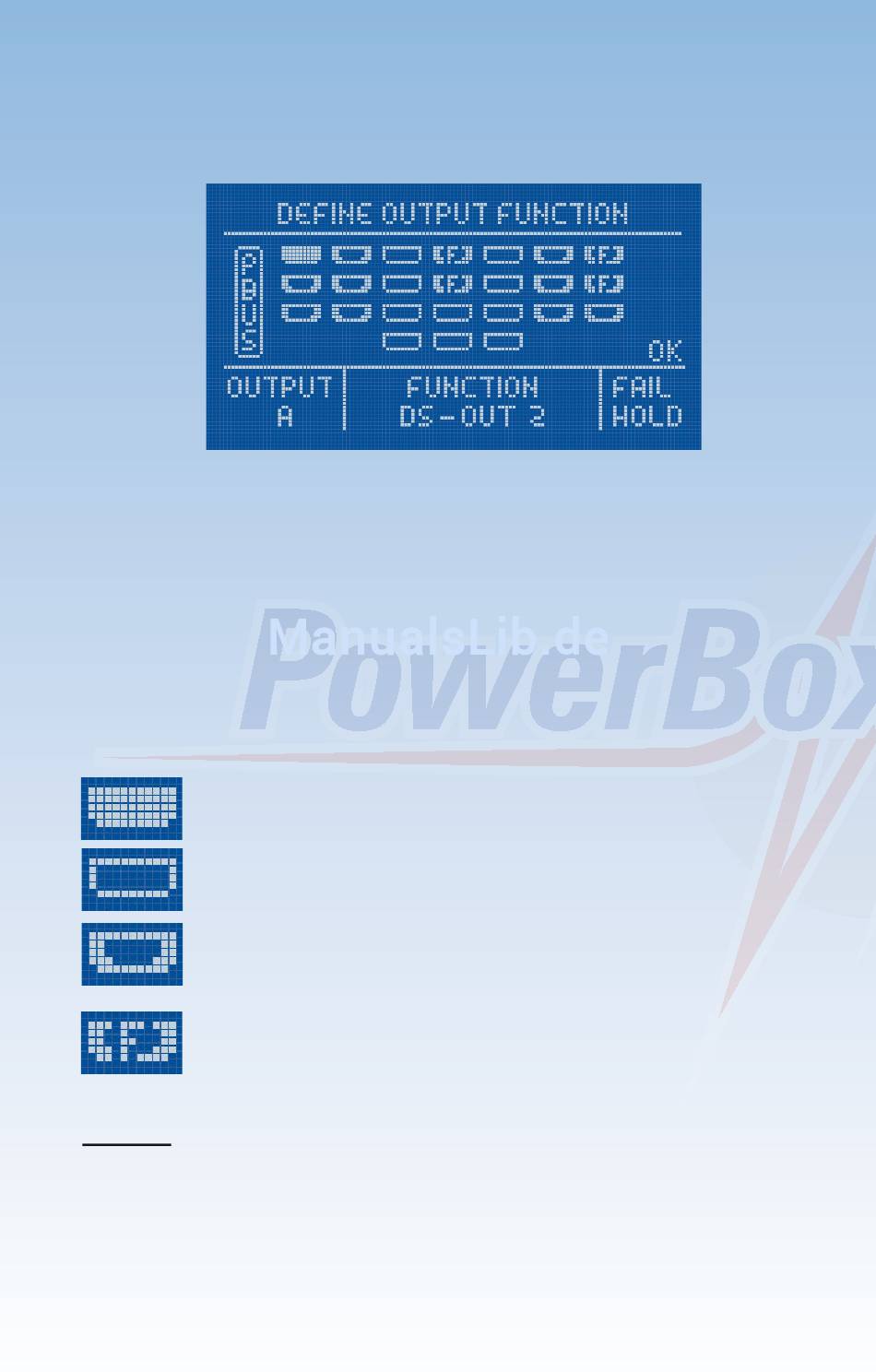

In diesem Menü finden Sie eine graphische Abbildung der Ausgänge wieder.
Sie können mit dem Cursor durch die Ausgänge durchschalten um den
gewünschten Ausgang anzuwählen. Wenn Sie bei einem gewählten Ausgang
die SET-Taste drücken, wird das Feld FUNCTION hervorgehoben und Sie
können auswählen was dieser Ausgang ausgeben soll. Drücken Sie die Taste
erneut und das Feld FAIL wird hervorgehoben. Wenn Sie ein weiteres Mal die
SET-Taste drücken, springt der Cursor wieder auf das Feld der Ausgänge.
Zur Bedeutung der verschiedenen Darstellung der Ausgänge:
Cursor, bzw. ausgewählter Ausgang
Freier Ausgang, noch nicht zugeordnet
Kanal zugeordnet, Ausgang geht im Failsafe Fall auf Hold
Kanal zugeordnet, Ausgang geht im Failsafe Fall auf die
gespeicherte Failsafe Position
Hinweis: Das Output Mapping bietet enorme Möglichkeiten. Um die Einstell-
arbeiten auf ein Minimum zu verkürzen, sind die meisten Ausgänge bereits
vordefiniert. Eine Liste der vordefinierten Ausgänge finden Sie weiter unten.
-12-
