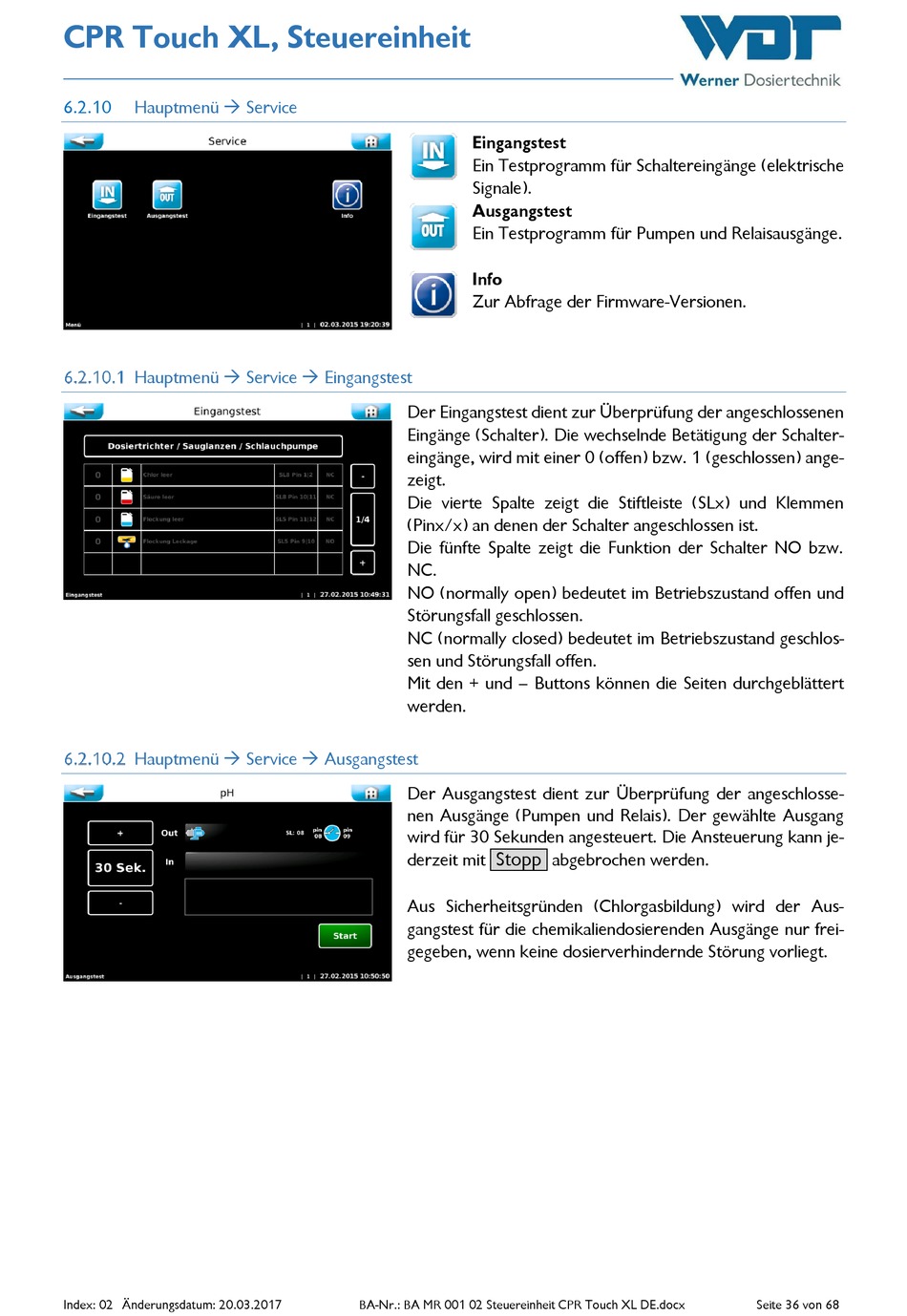

CPR Touch XL, Steuereinheit
Hauptmenü  Service
6.2.10
Hauptmenü  Service  Eingangstest
Hauptmenü  Service  Ausgangstest
Index: 02 Änderungsdatum: 20.03.2017
Eingangstest
Ein Testprogramm für Schaltereingänge (elektrische
Signale).
Ausgangstest
Ein Testprogramm für Pumpen und Relaisausgänge.
Info
Zur Abfrage der Firmware-Versionen.
Der Eingangstest dient zur Überprüfung der angeschlossenen
Eingänge (Schalter). Die wechselnde Betätigung der Schalter-
eingänge, wird mit einer 0 (offen) bzw. 1 (geschlossen) ange-
zeigt.
Die vierte Spalte zeigt die Stiftleiste (SLx) und Klemmen
(Pinx/x) an denen der Schalter angeschlossen ist.
Die fünfte Spalte zeigt die Funktion der Schalter NO bzw.
NC.
NO (normally open) bedeutet im Betriebszustand offen und
Störungsfall geschlossen.
NC (normally closed) bedeutet im Betriebszustand geschlos-
sen und Störungsfall offen.
Mit den + und – Buttons können die Seiten durchgeblättert
werden.
Der Ausgangstest dient zur Überprüfung der angeschlosse-
nen Ausgänge (Pumpen und Relais). Der gewählte Ausgang
wird für 30 Sekunden angesteuert. Die Ansteuerung kann je-
Stopp
derzeit mit
Aus Sicherheitsgründen (Chlorgasbildung) wird der Aus-
gangstest für die chemikaliendosierenden Ausgänge nur frei-
gegeben, wenn keine dosierverhindernde Störung vorliegt.
BA-Nr.: BA MR 001 02 Steuereinheit CPR Touch XL DE.docx
abgebrochen werden.
Seite 36 von 68
