9.2.3 Klemmplan I/O Board für externe Dosiereinheit

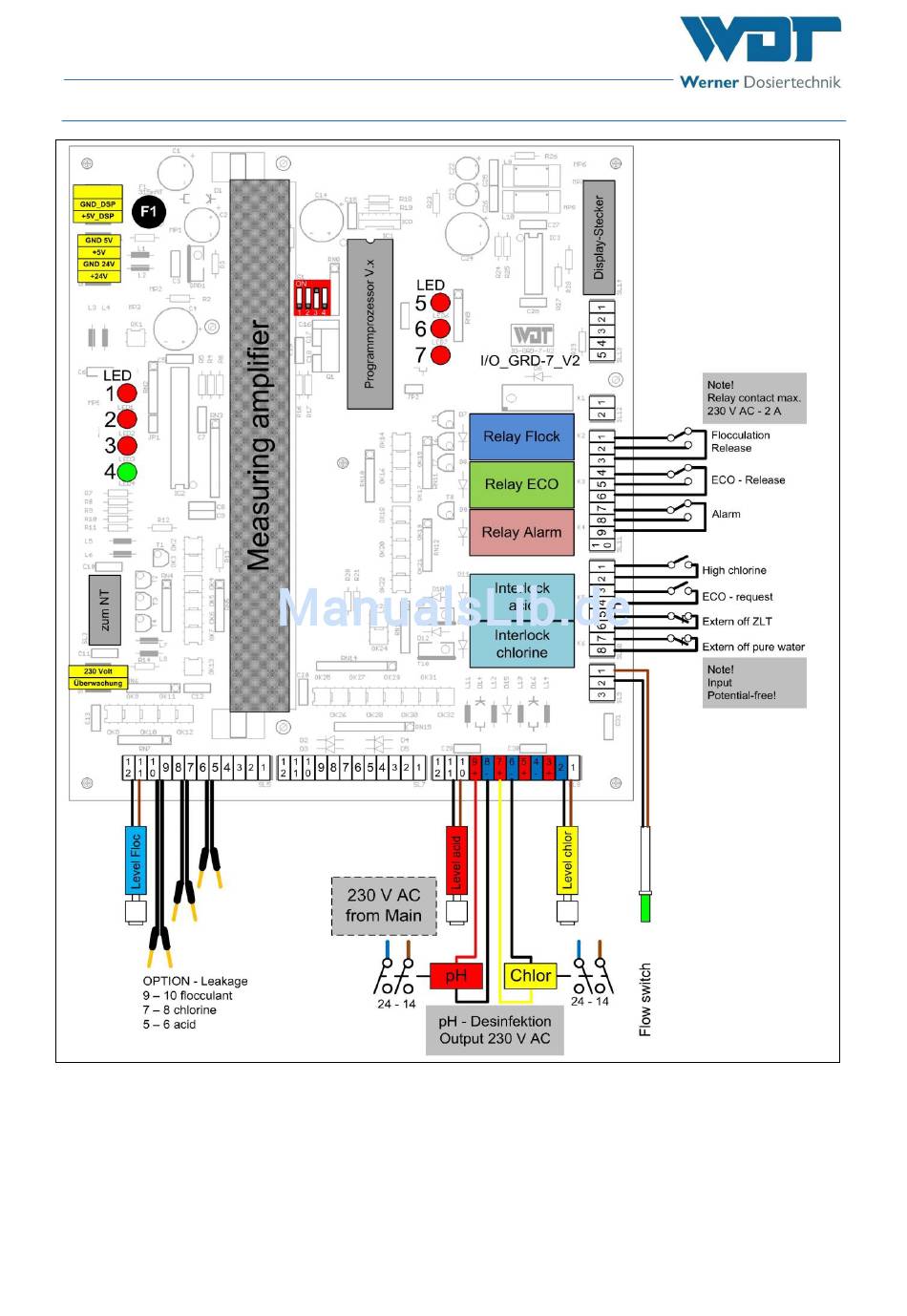

Die Abbildung zeigt die angeschlossenen Sensoren bzw. Verbraucher der Geräteversion 2S (mit zwei
Relais).
Sicherungen Stromstärke
F1 315mA träge
Index: 02 Änderungsdatum: 20.03.2017
Sicherungs- Art Funktion
Mikrosicherung Ausgang Desinfektion 24V, SL08
