9.2.1 Klemmplan Netzteil für Gerät 2S
GEFAHR !
Lebensgefahr durch hohe Spannung. Alle elektrischen Arbeiten am
Gerät dürfen nur durch ausgebildete Fachkräfte unter Berücksich-
tigung der geltenden Sicherheitsbestimmungen ausgeführt werden!
Innere Sicherungen dürfen nur bei unterbrochener und gegen wi-
dereinschalten gesicherter Spannung erneuert werden!

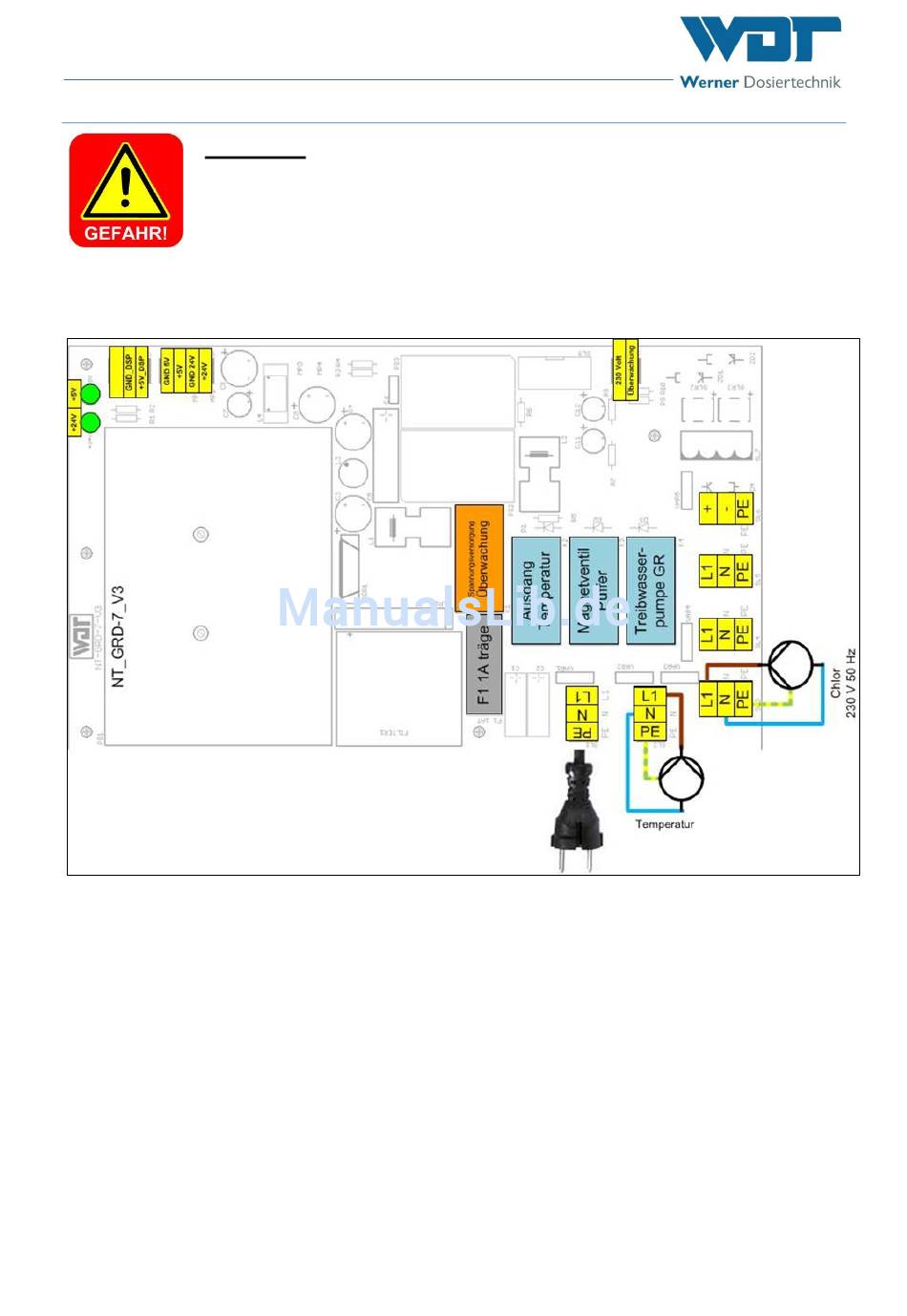

Die Abbildung zeigt beispielhaft den Anschluss einer 230 Volt Umwälzpumpe für die Beckenwasser-
erwärmung und den Ausgang Chlor 230 V 50 Hz.
Sicherungen Stromstärke
F1 1,0A träge
Index: 02 Änderungsdatum: 20.03.2017
Sicherungs- Art Funktion
5 x 20mm Versorgung der Schaltnetzteile auf Netzteilplatine;
