CPR Touch XL, Steuereinheit

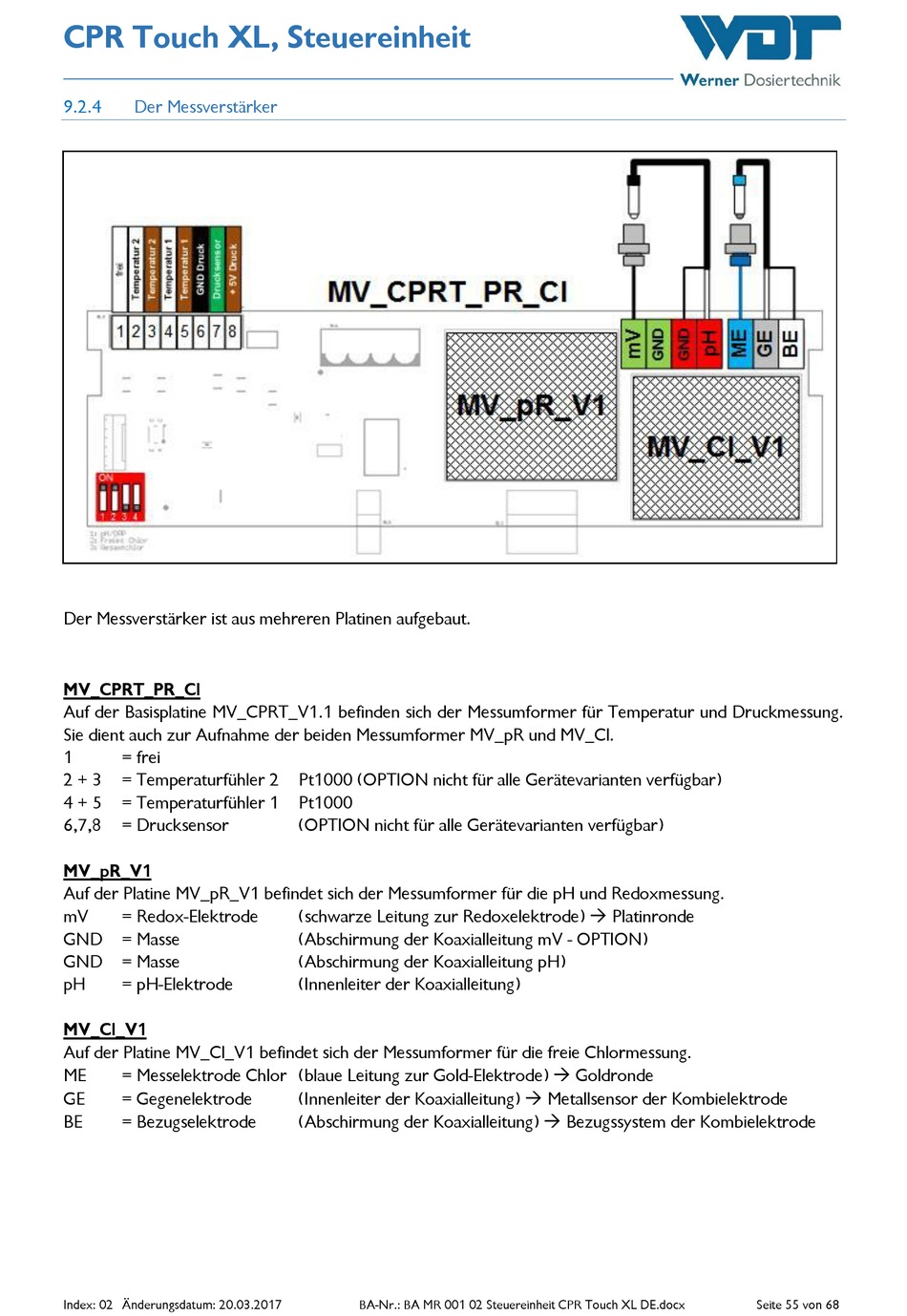

9.2.4 Der Messverstärker
Der Messverstärker ist aus mehreren Platinen aufgebaut.
MV_CPRT_PR_Cl
Auf der Basisplatine MV_CPRT_V1.1 befinden sich der Messumformer für Temperatur und Druckmessung.
Sie dient auch zur Aufnahme der beiden Messumformer MV_pR und MV_Cl.
1 = frei
2 + 3 = Temperaturfühler 2
4 + 5 = Temperaturfühler 1
6,7,8 = Drucksensor
MV_pR_V1
Auf der Platine MV_pR_V1 befindet sich der Messumformer für die pH und Redoxmessung.
mV = Redox-Elektrode
GND = Masse
GND = Masse
pH = pH-Elektrode
MV_Cl_V1
Auf der Platine MV_Cl_V1 befindet sich der Messumformer für die freie Chlormessung.
= Messelektrode Chlor (blaue Leitung zur Gold-Elektrode)  Goldronde
ME
GE = Gegenelektrode
BE = Bezugselektrode
Index: 02 Änderungsdatum: 20.03.2017
Pt1000 (OPTION nicht für alle Gerätevarianten verfügbar)
Pt1000
(OPTION nicht für alle Gerätevarianten verfügbar)
(schwarze Leitung zur Redoxelektrode)  Platinronde
(Abschirmung der Koaxialleitung mV - OPTION)
(Abschirmung der Koaxialleitung pH)
(Innenleiter der Koaxialleitung)
(Innenleiter der Koaxialleitung)  Metallsensor der Kombielektrode
(Abschirmung der Koaxialleitung)  Bezugssystem der Kombielektrode
BA-Nr.: BA MR 001 02 Steuereinheit CPR Touch XL DE.docx Seite 55 von 68
